前 言
本標準按照GB/T 1.1—2009給出的規則起草。
本標準代替GB/T 15487-1995《容積式壓縮機流量測量方法》。
本標準與GB/T 15487—1995相比，除編輯性修改外主要技術變化如下：
——刪除了二次裝置術語(見1995年版的4.2);
——刪除了不確定度術語(見1995年版的4.14);
——修改了表2中部分規定，并增加了內冷卻噴液回轉壓縮機噴液溫度、絕對吸氣濕度和排氣壓力的規定(見6.1和表2,1995年版的6.2和表2);

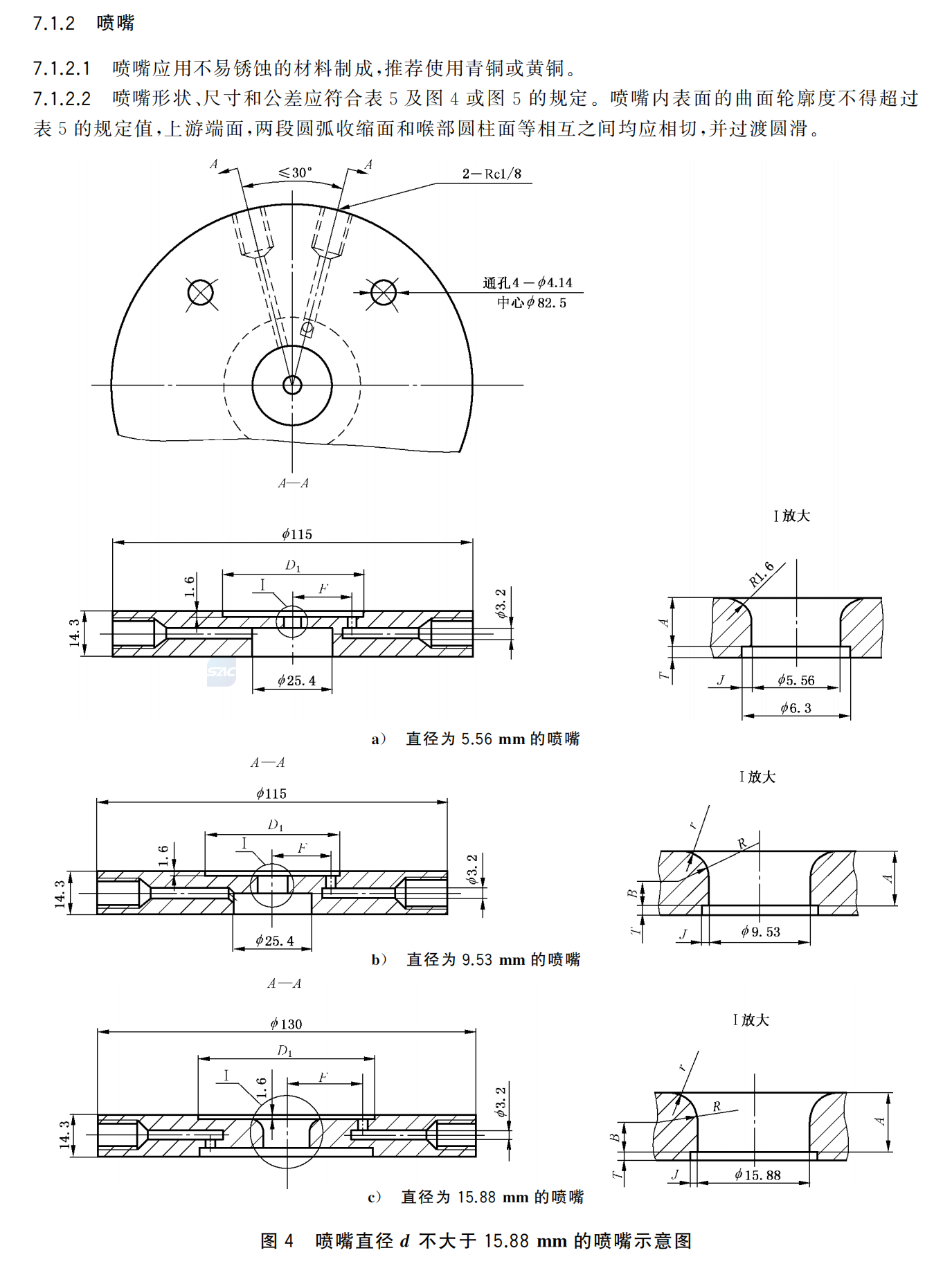

——修改了ISA1932噴嘴部分尺寸(見7.1.2.2,1995年版的7.1.2.2);
——修改了ISA1932噴嘴取壓口的引壓孔螺紋尺寸(見7.1.2.2,1995年版的7.1.2.2);
——修改了用ISA1932噴嘴加整流器的測量裝置測量壓縮機流量方法中噴嘴上游溫度計算方法(見7.4.1,1995年版的7.4.1);
——刷除了過度變量E=(1-34)-1/2(見1995年版的7.4.3和7.4.5);
——修改了U形管水柱壓差計內徑尺寸的要求(見8.3.1.2,1995年版的8.3.1.2);
——修改了附錄B(規范性附錄)測量步驟中控制壓力閥門的位置(見B.3.1,1995年版的B2.1).本標準由中國機械工業聯合會提出。
本標準由全國壓縮機標準化技術委員會(SAC/TC 145)歸口。
本標準起草單位：合肥通用機械研究院、合肥通用機電產品檢測院有限公司、合肥通用環境控制技術有限責任公司。
本標準主要起草人：肖矛、鮑洋洋、任芳。
本標準所代替標準的歷次版本發布情況為：
—GB/T 15487—1995.
容積式壓縮機流量測量方法
1 范圍
本標準規定了容積式壓縮機(以下簡稱“壓縮機”)流量的測量裝置和測量方法。
本標準適用于壓縮機流量的測量。輸氣管內流量的測量也可參照采用。
本標準不適用于管道內流量不穩定、氣體有相變、氣體中有固體或液體等物質析出以及節流件上氣體是音速或超音速流等情況下流量的測量。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本件。凡是不注日期的引用文件，其最新版本(包括所有的修改單》適用于本文件。
GB/T 2624(所有部分) 用安裝在圓形截面管道中的差壓裝置測量滿管流體流量
GB/T 3853 容積式壓縮機驗收試驗
GB/T 4975 容積式壓縮機術語 總則
JE/T9107 往復壓縮機 術語

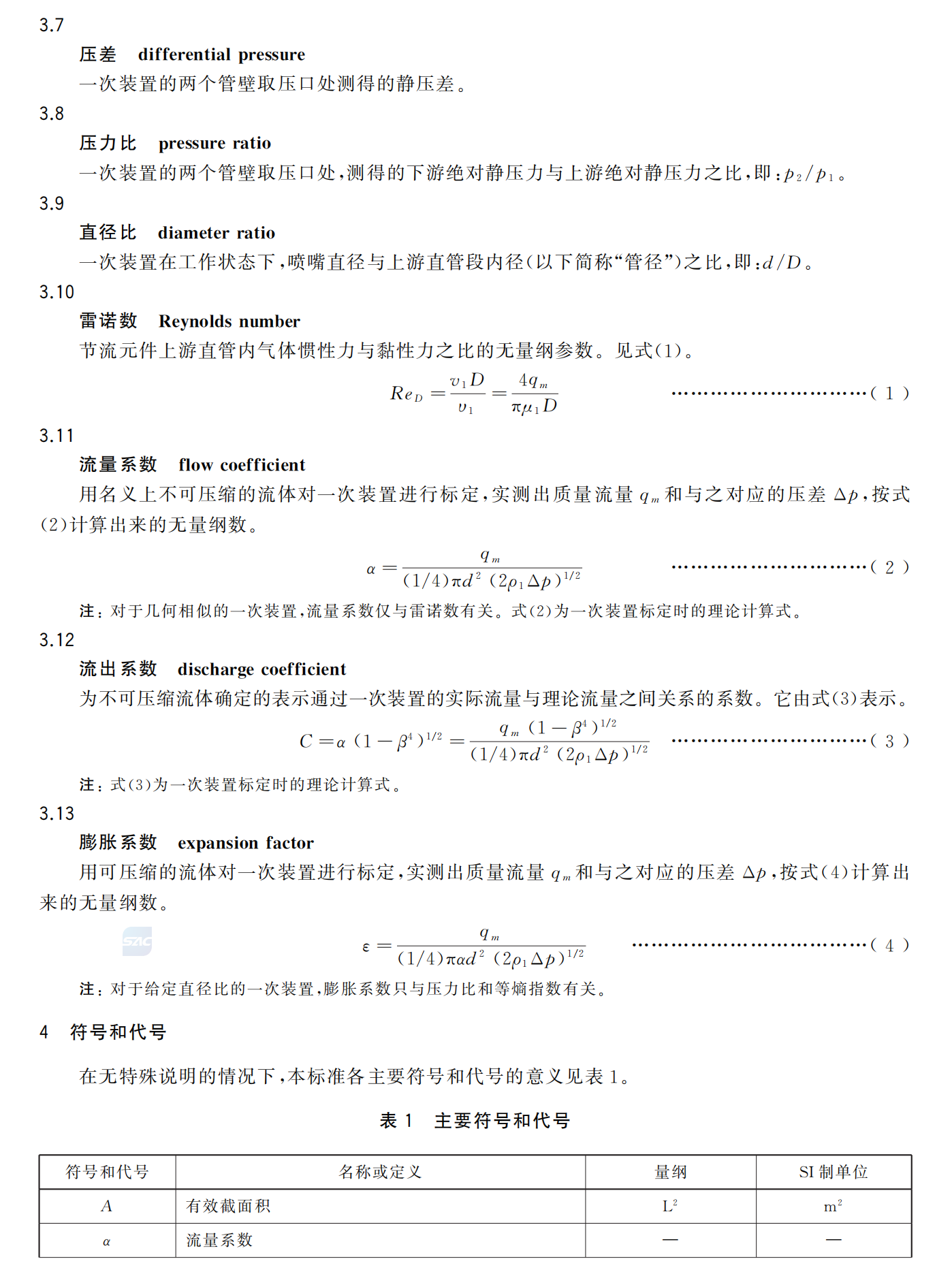

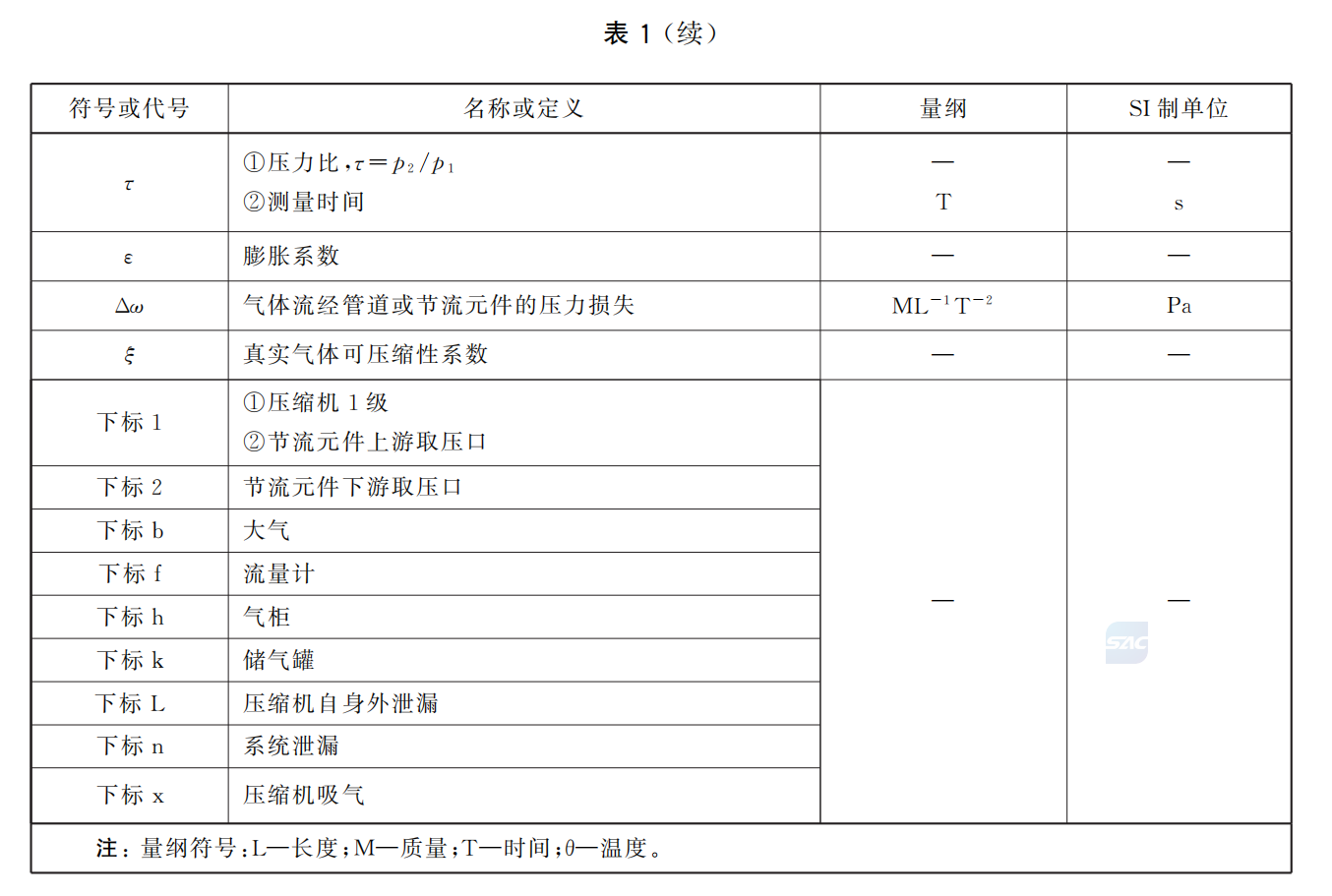

3 術語和定義
GB/T 4975、JB/T9107和GB/T 2624界定的以及下列術語和定義適用于本文件。
3.1
一次裝置 diret device
直接安裝于被測流體的管道，用來測量流體流量的裝置，包括取壓口。
3.2
喉部 throat
節流元件開孔最小橫截面處。
3.3
噴嘴 nozzle
由收縮人口部分和與其相連的喉部組成的裝置。
3.4
圓弧文丘里噴嘴 are Venturi nozzle
由圓弧旋轉面的收縮人口聯接喉部和圓錐形擴展部分組成的裝置。
3.5
噴嘴直徑 nozzle diameter
噴嘴喉部直徑。
3.6
管壁取壓口 wall pressure tapping
管壁上鉆出的環狀縫隙或圓孔，其內邊緣與管道內壁平齊。

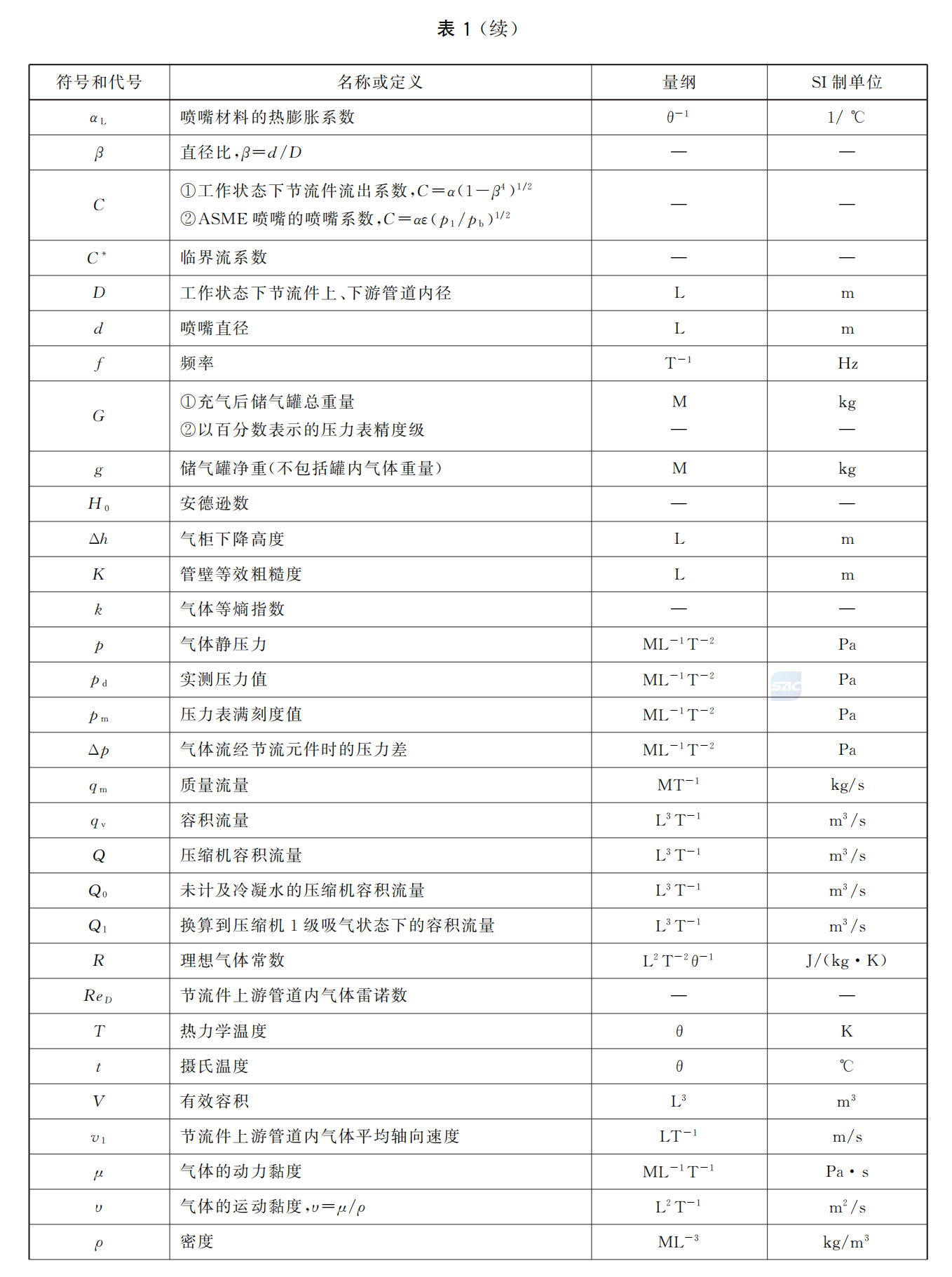

5 總則
5.1 GB/T 2624所規定的任一方法均適用于壓縮機流量的測量，但必須保證測量裝置和測量條件完全滿足GB/T 2624的要求。

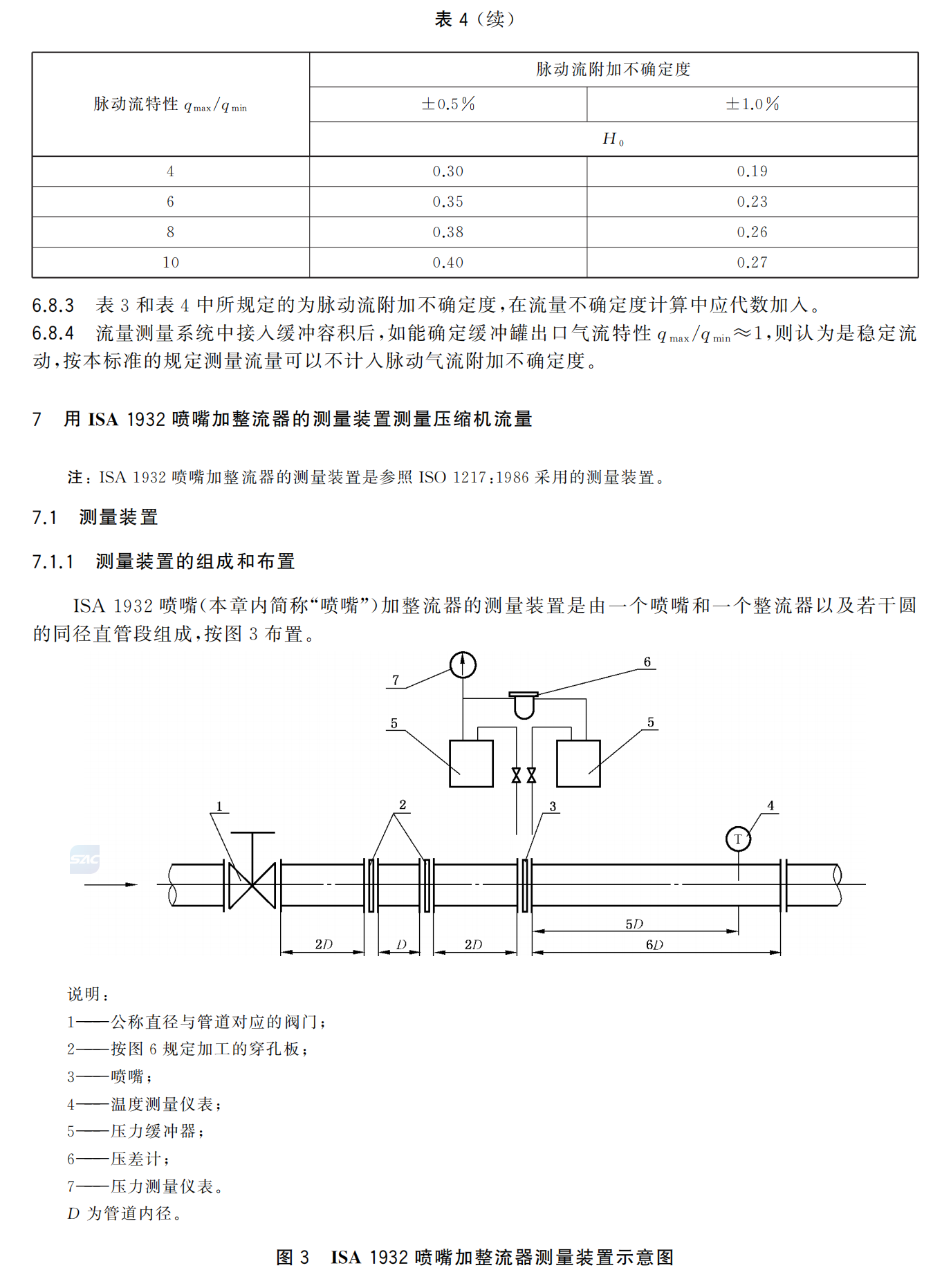

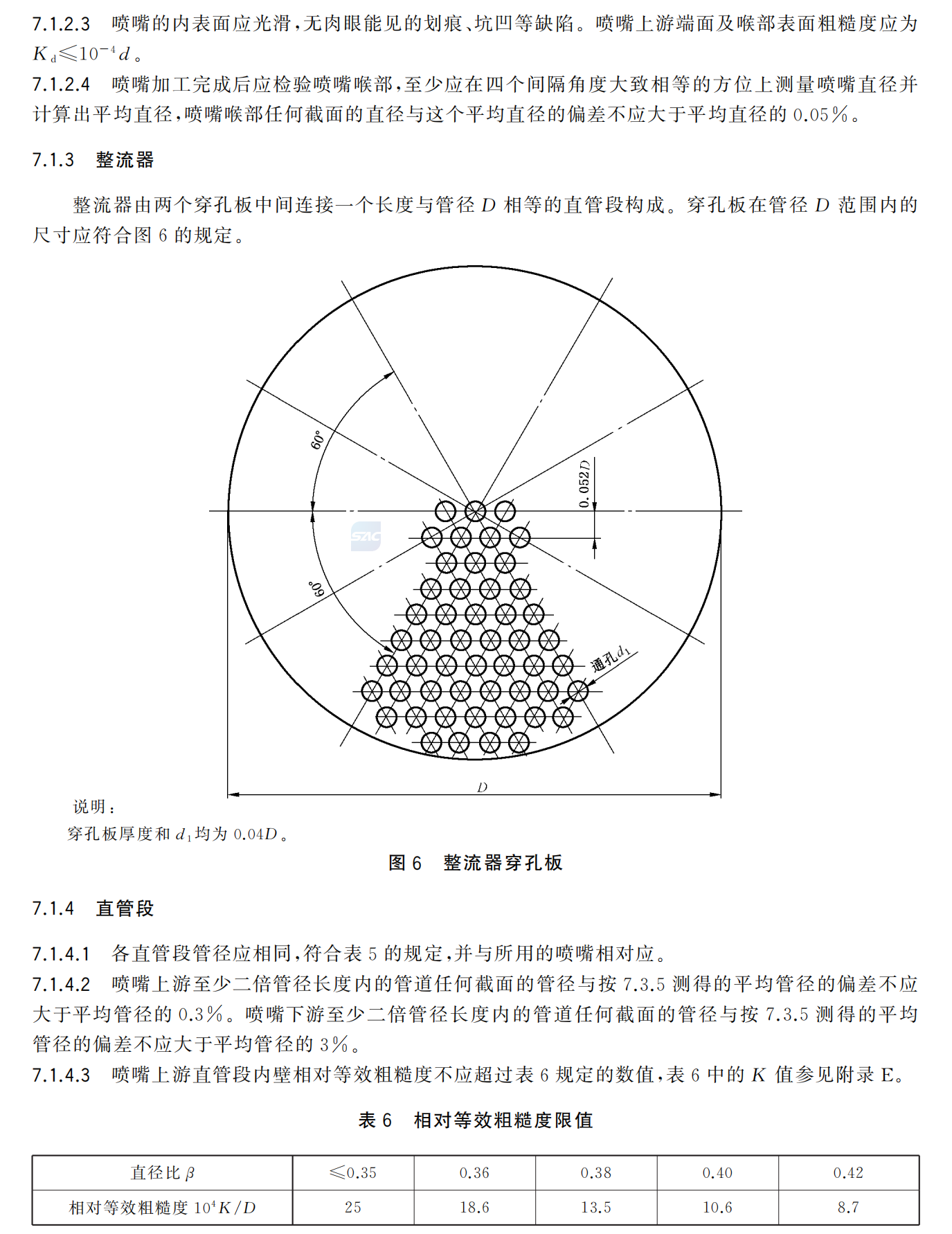

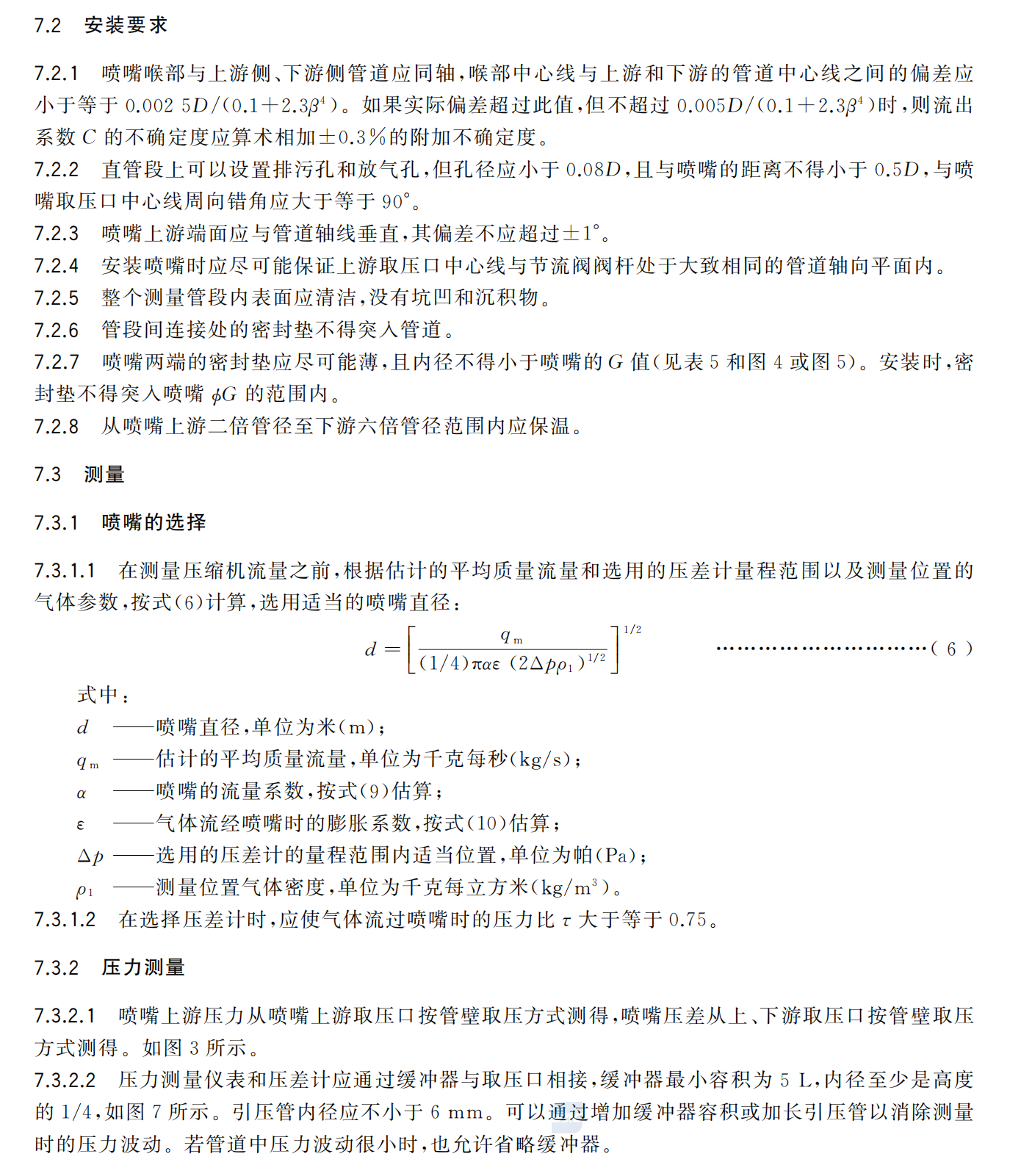

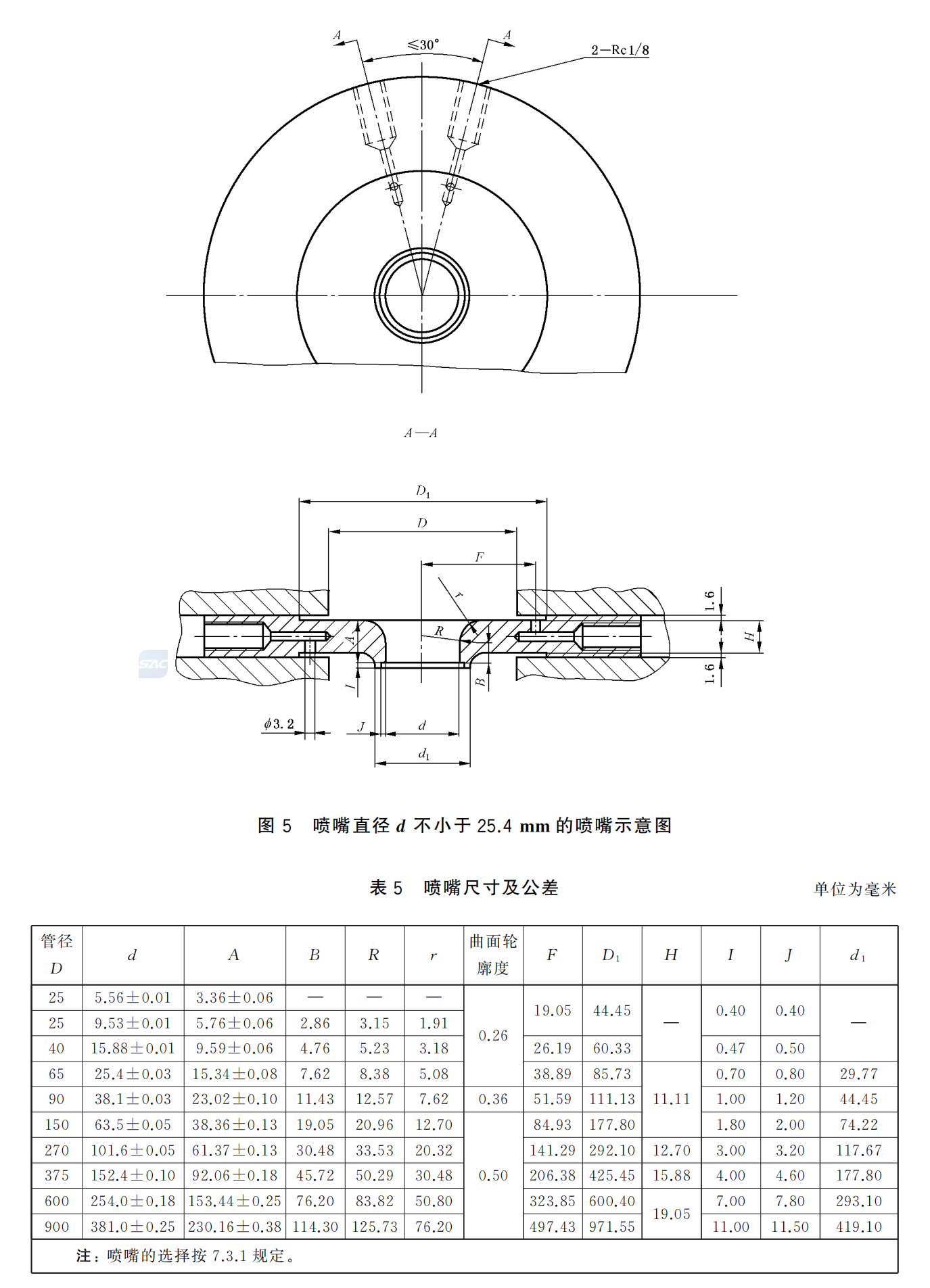

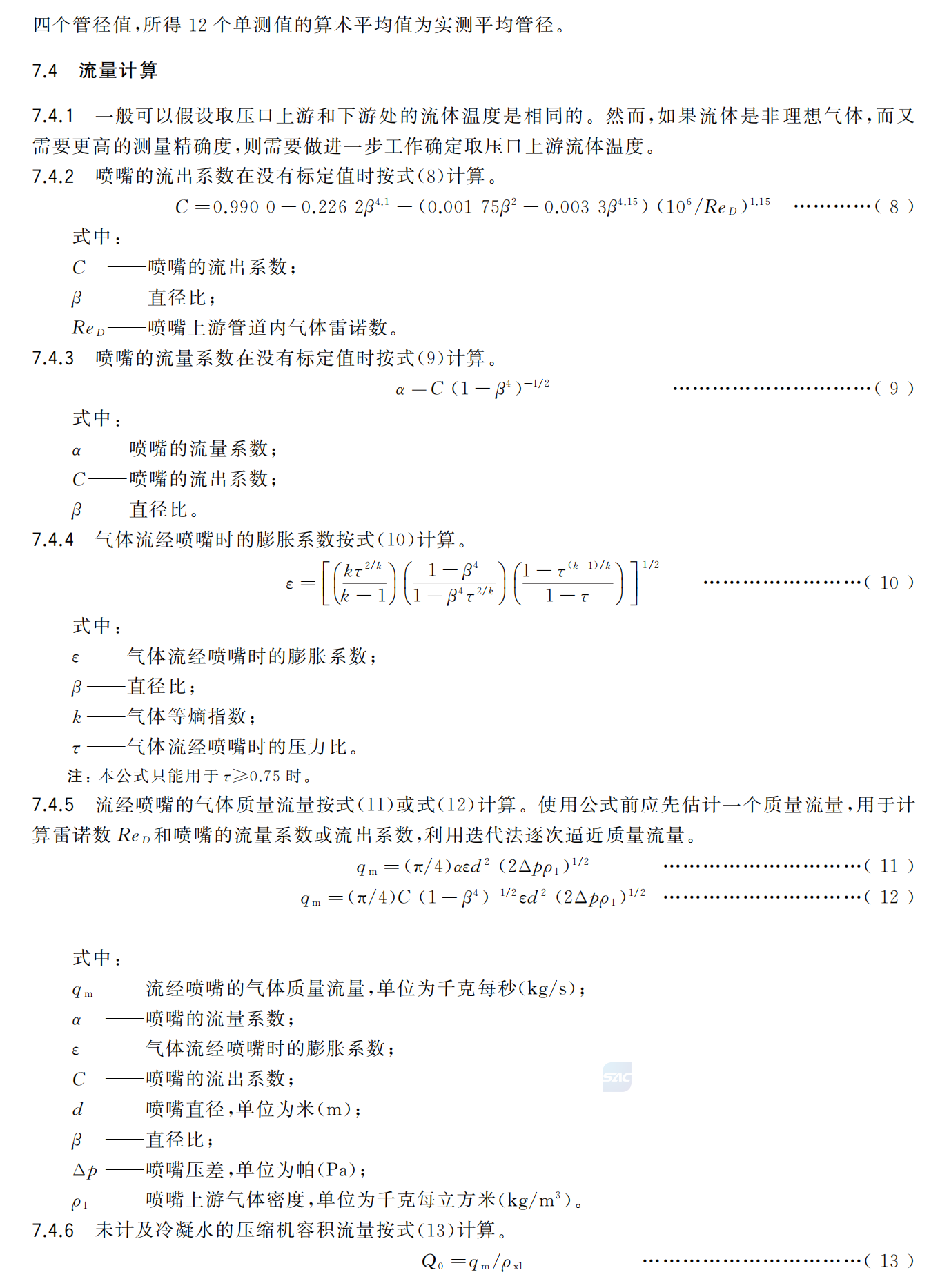

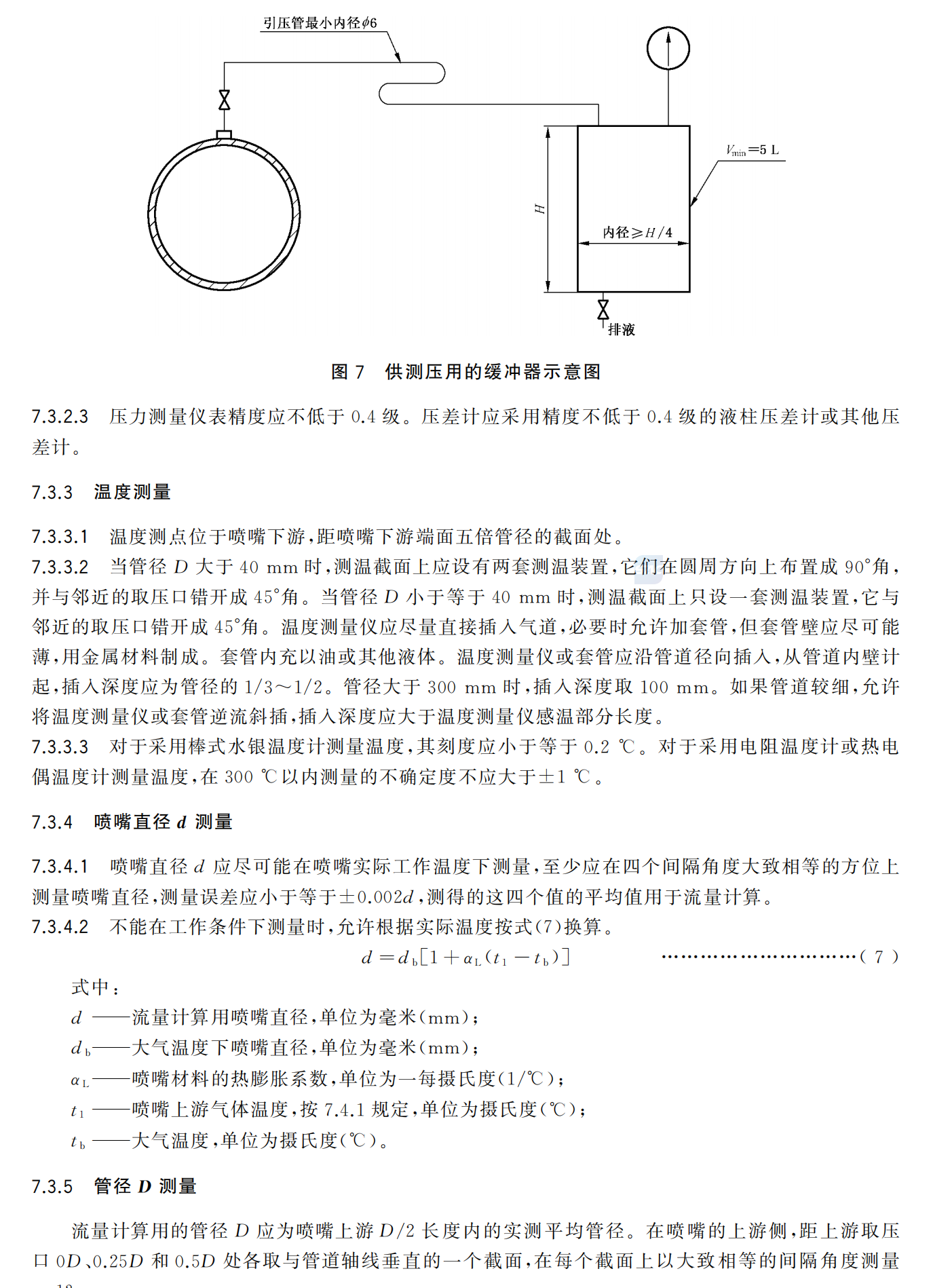

5.2 本標準第7章規定的ISA 1932噴嘴加整流器的測量裝置適用于多數壓縮機的流量測量。

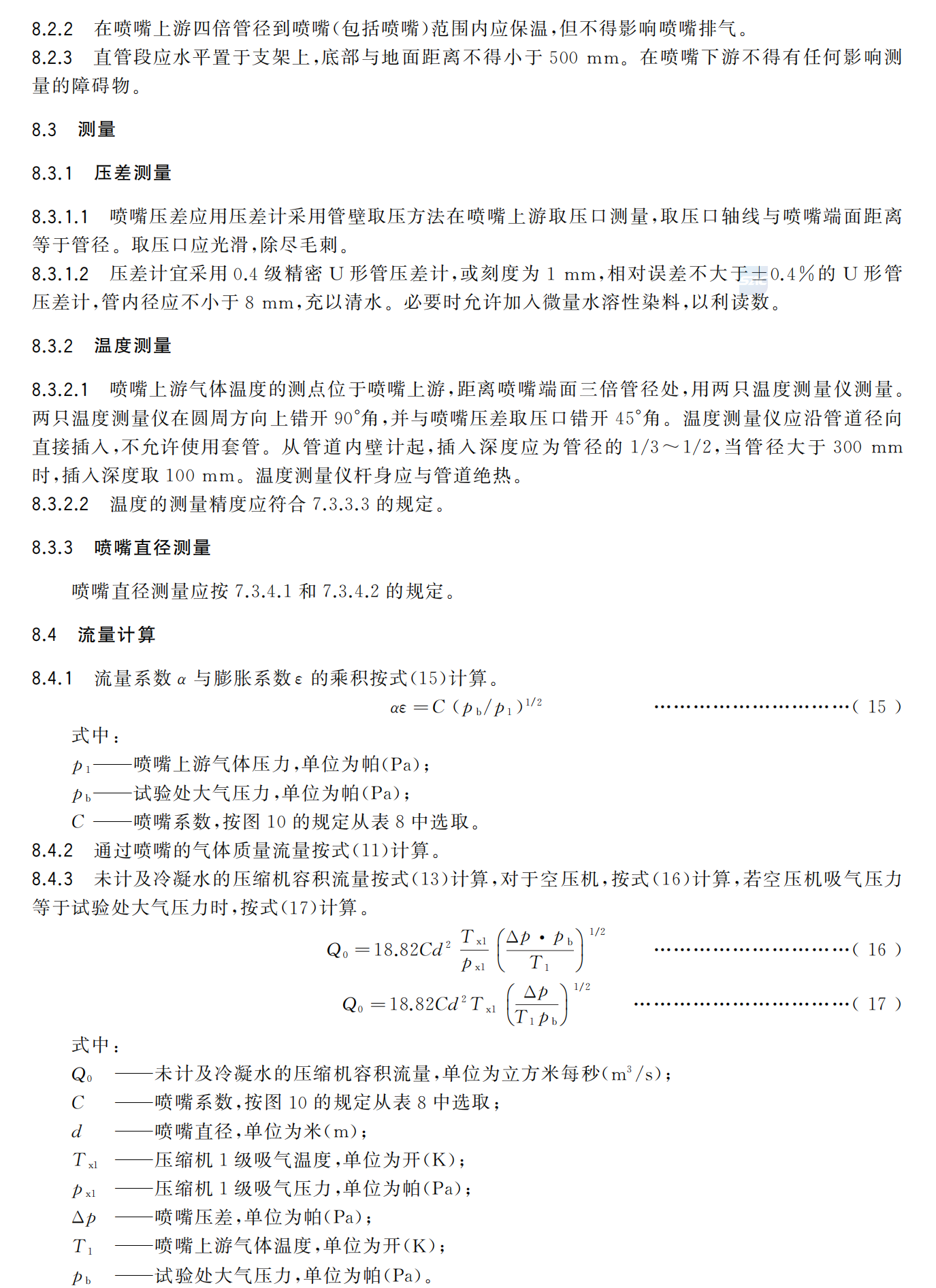

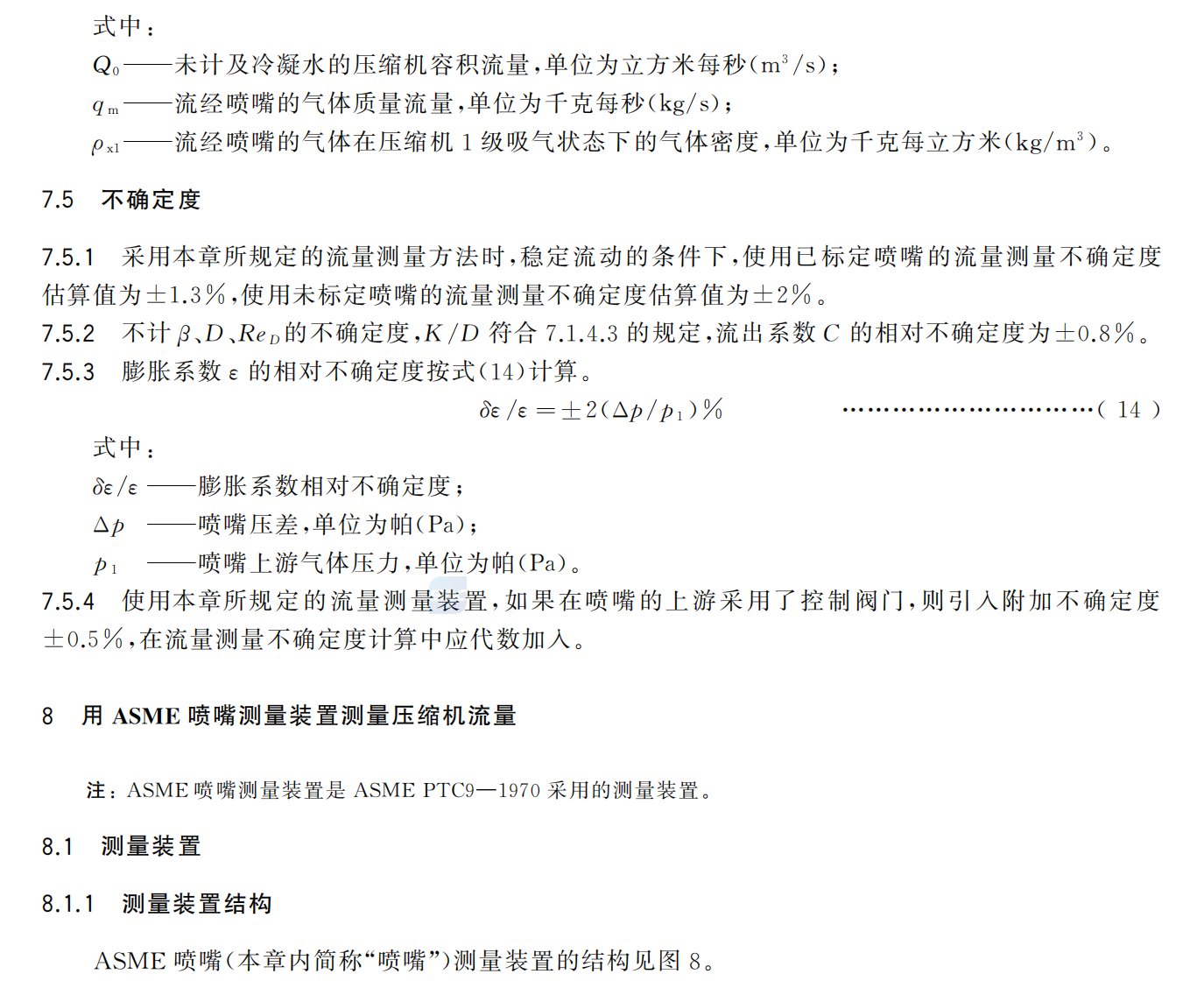

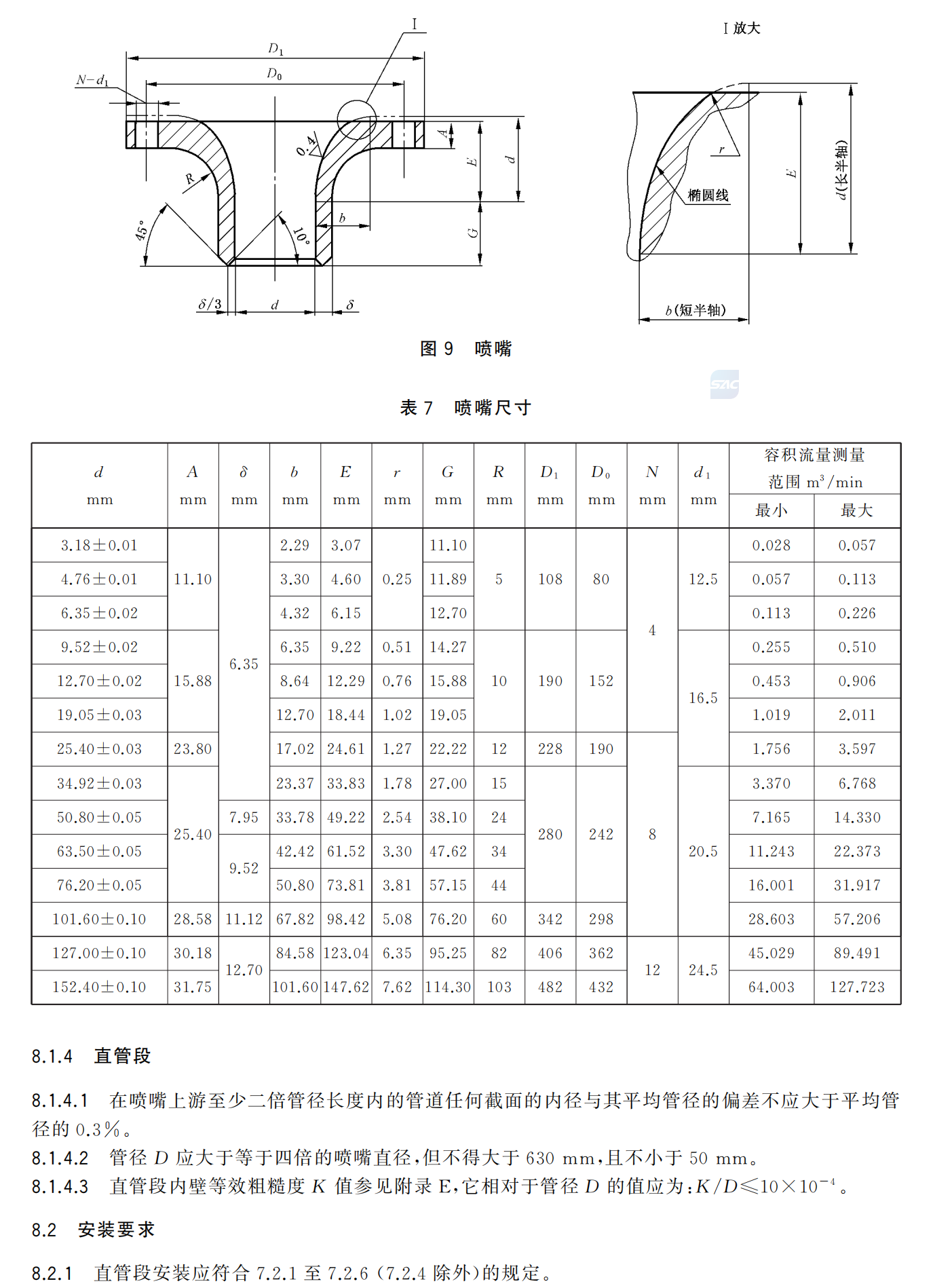

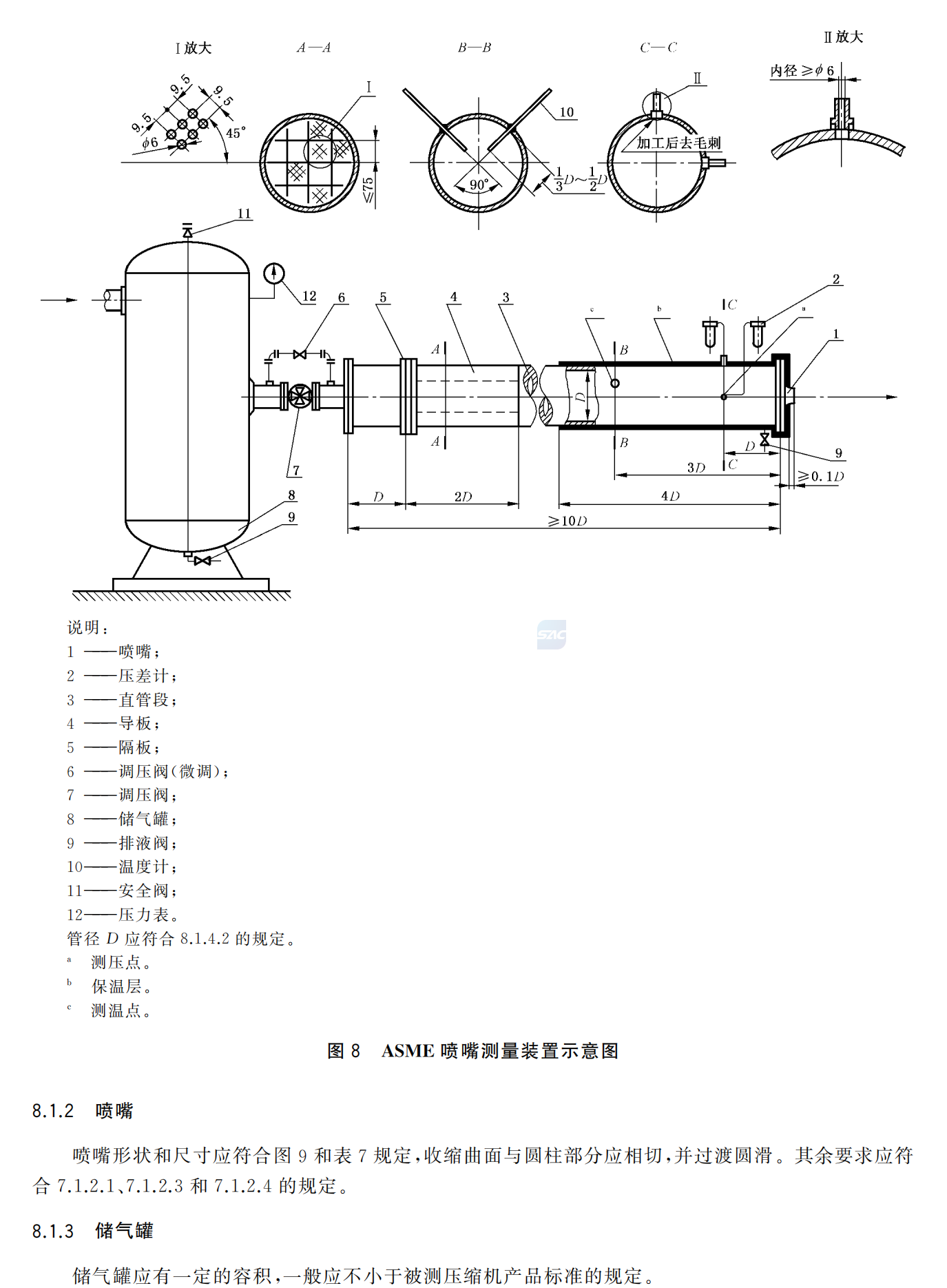

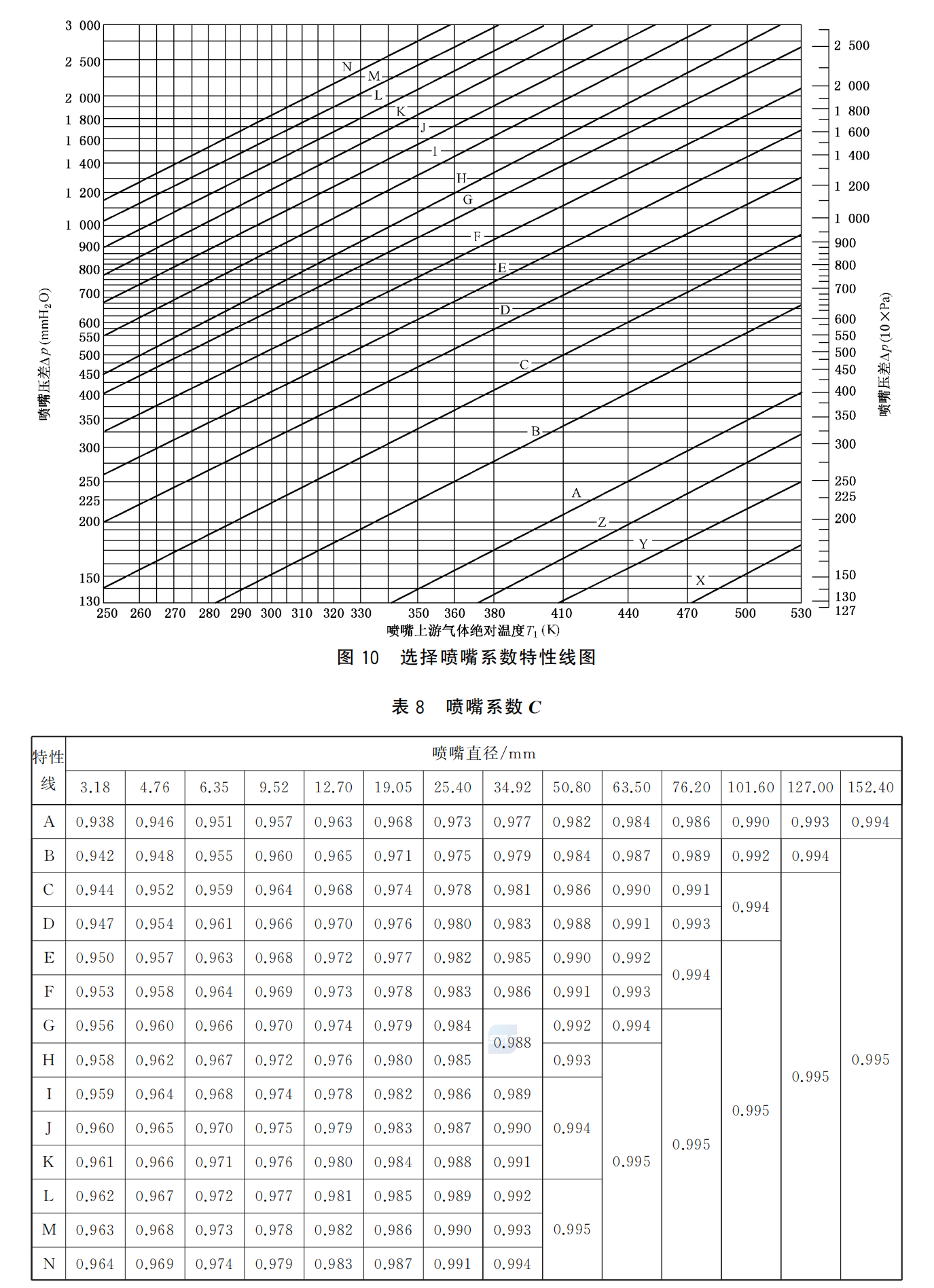

5.3 本標準第8章規定的ASME噴嘴測量裝置適用于動力用空氣壓縮機(以下簡稱“空壓機”)以及其他壓縮介質允許放空的氣體壓縮機的流量測量。

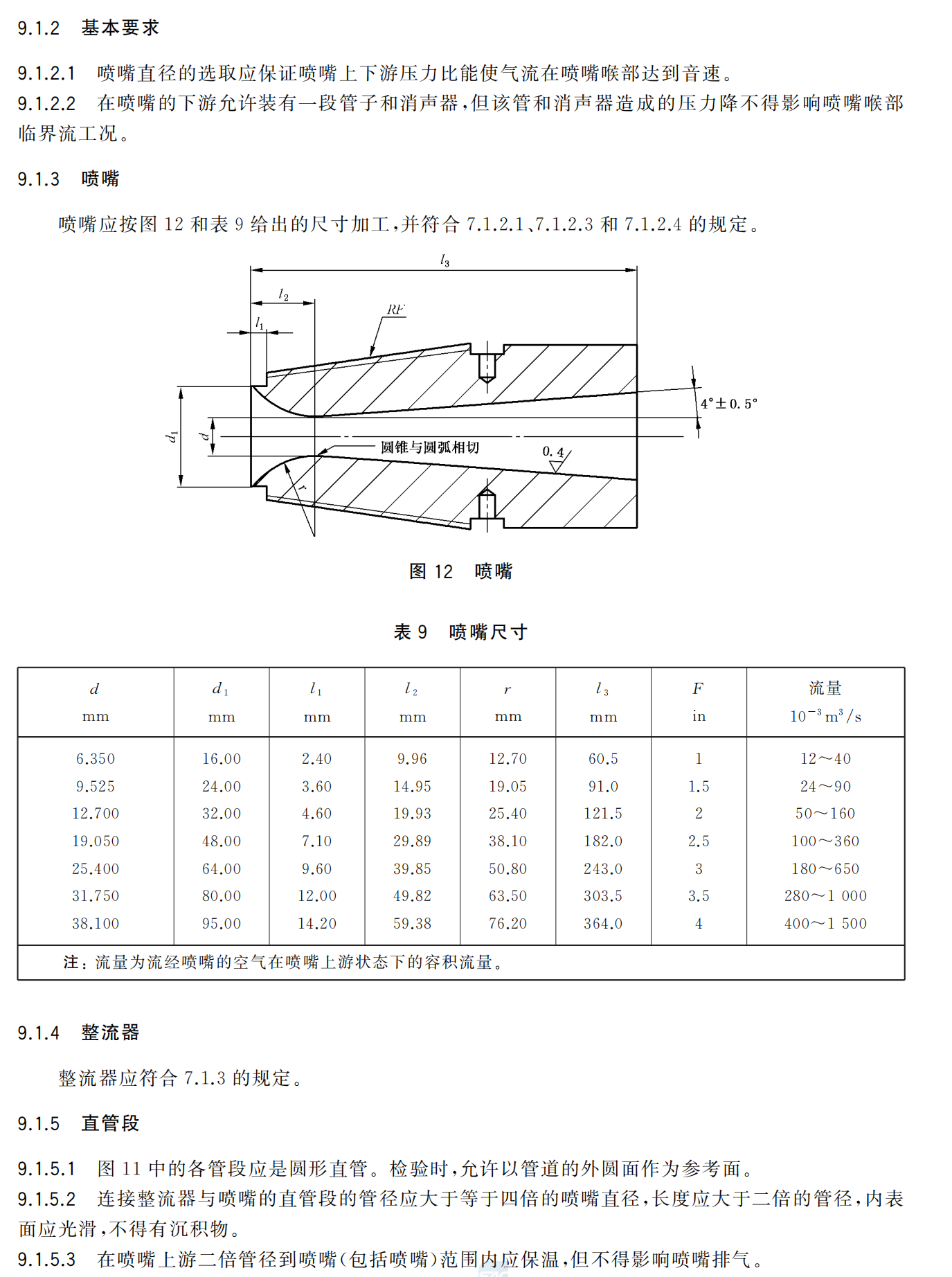

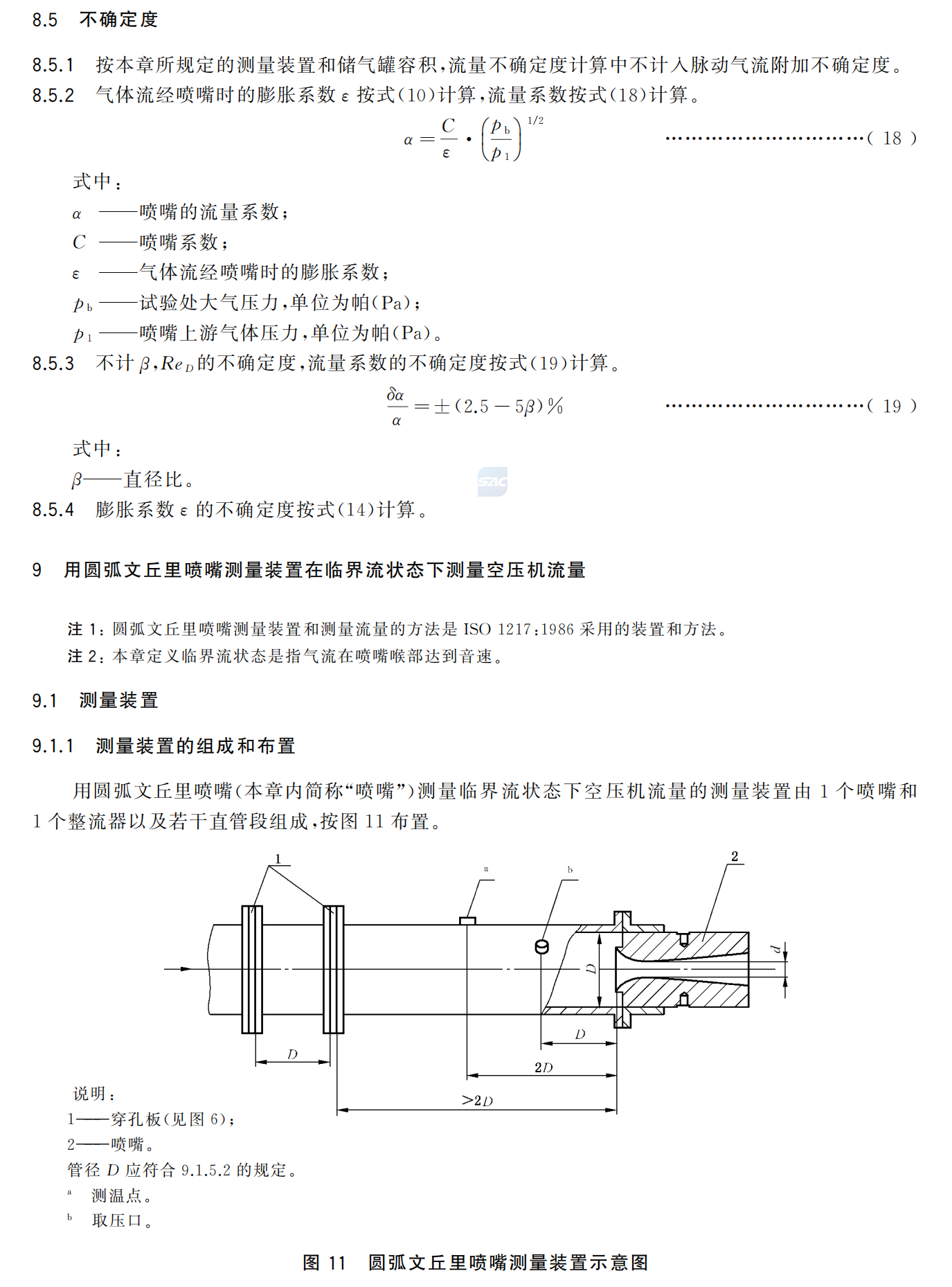

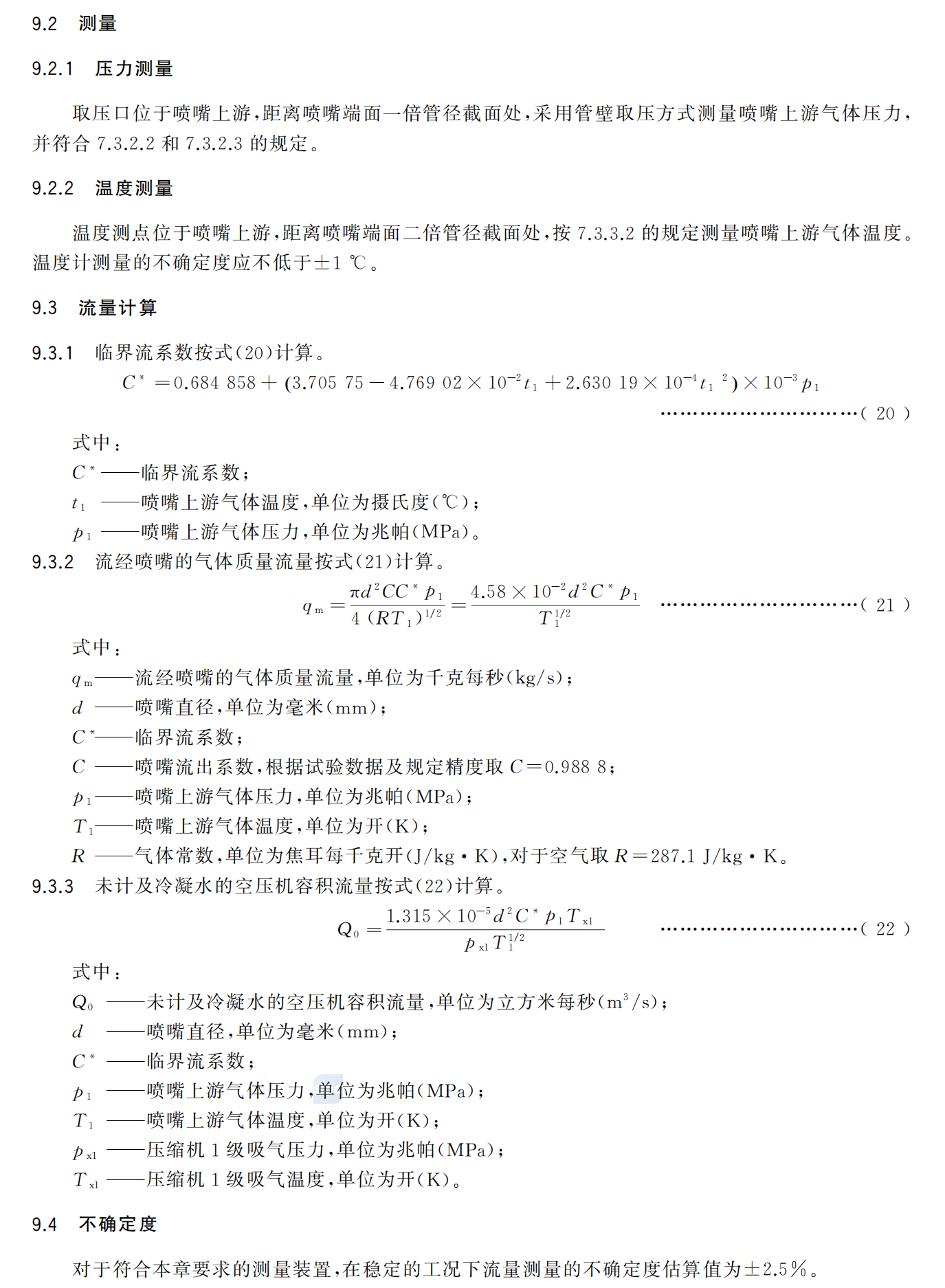

5.4 本標準第9章規定的圓弧文丘里噴嘴測量裝置適用于要求用比較經濟的方法測量空壓機流量的場合，且測量精度要求不嚴格。

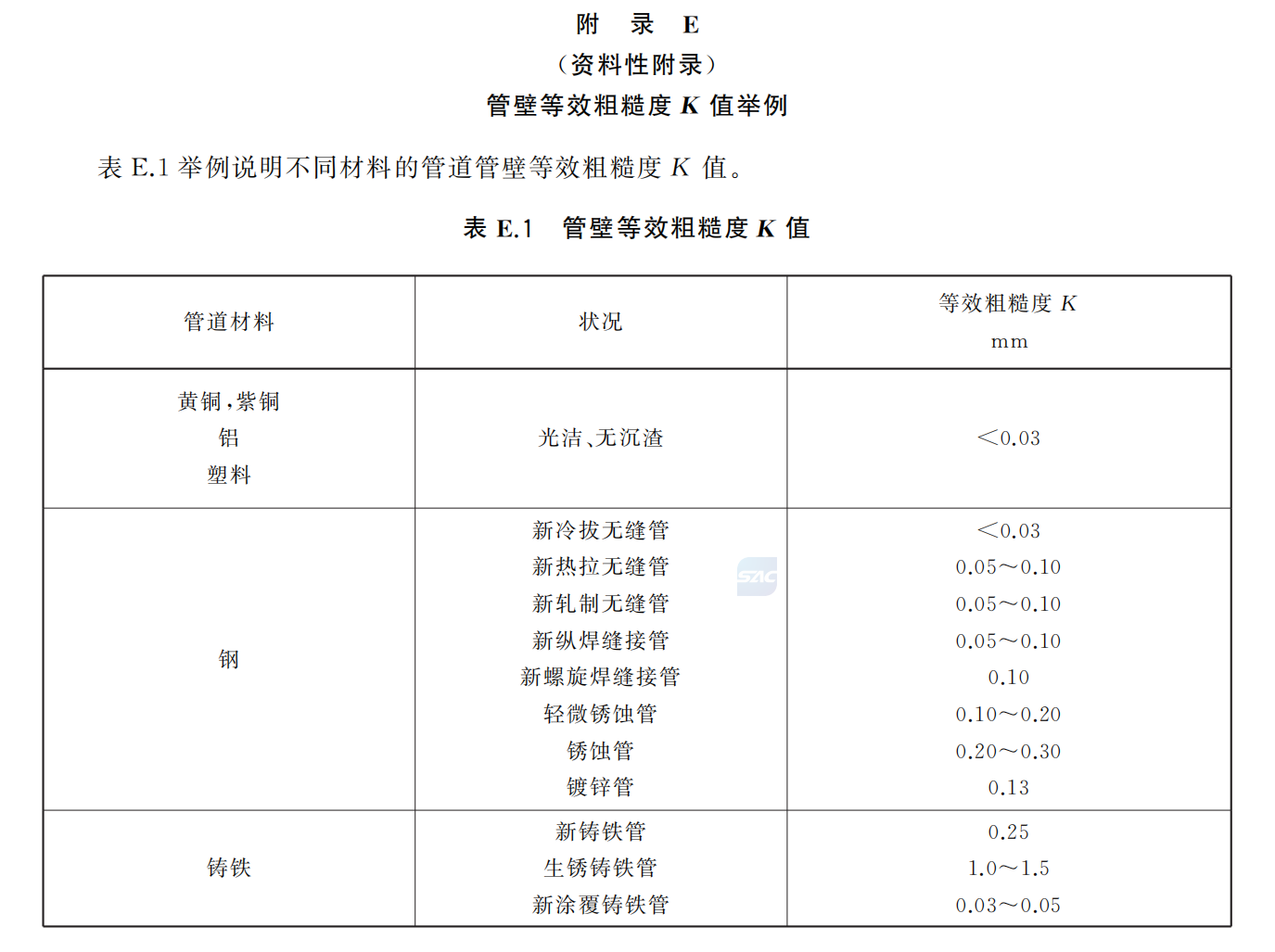

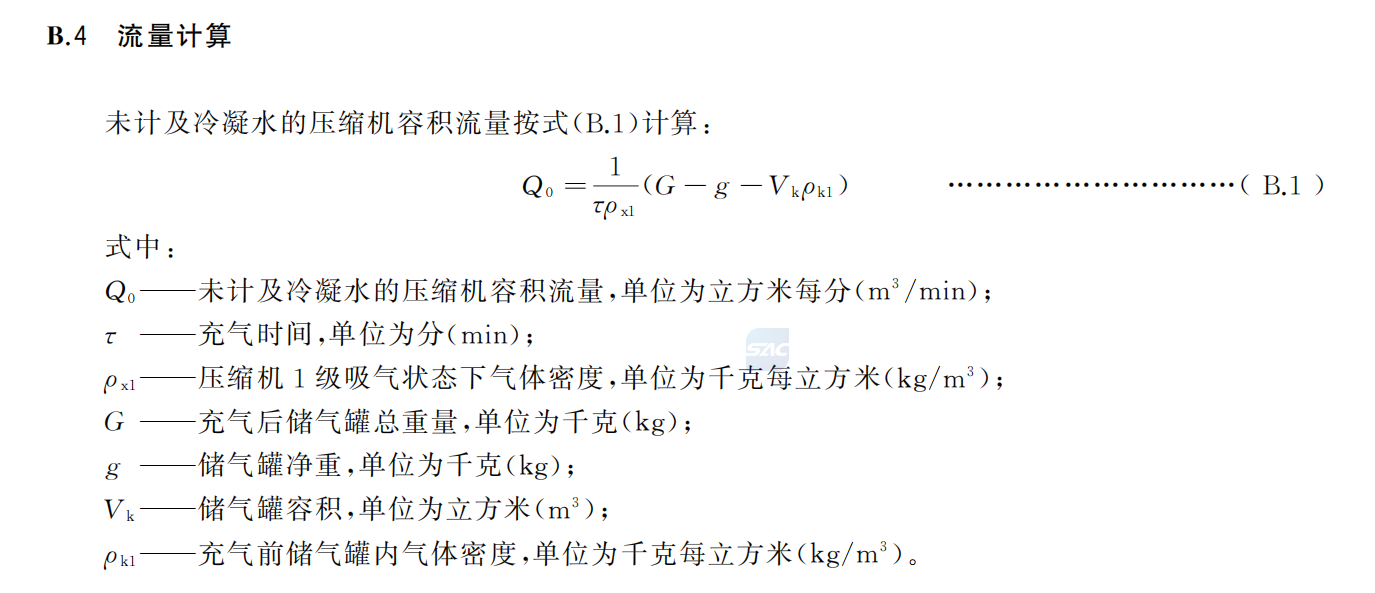

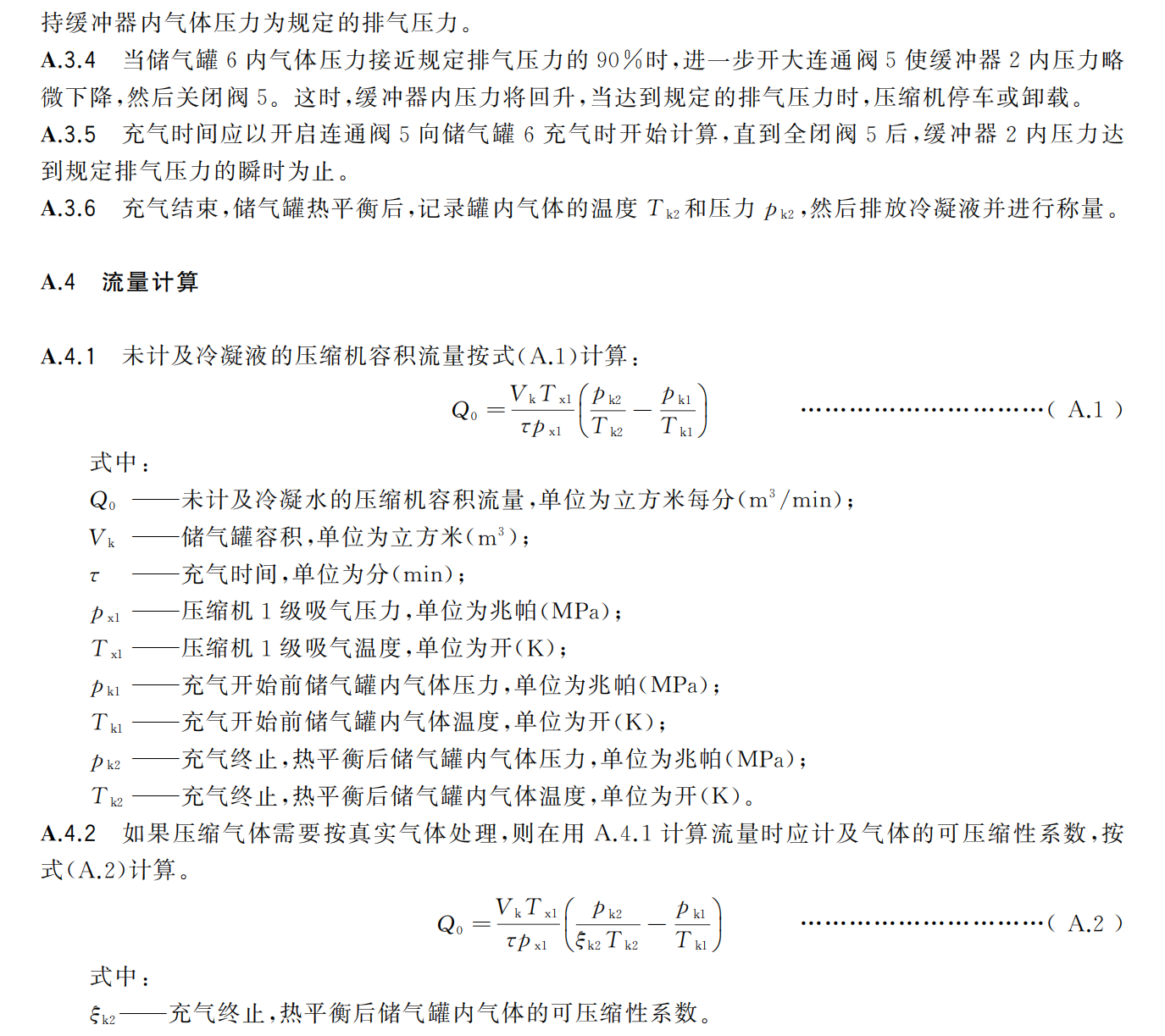

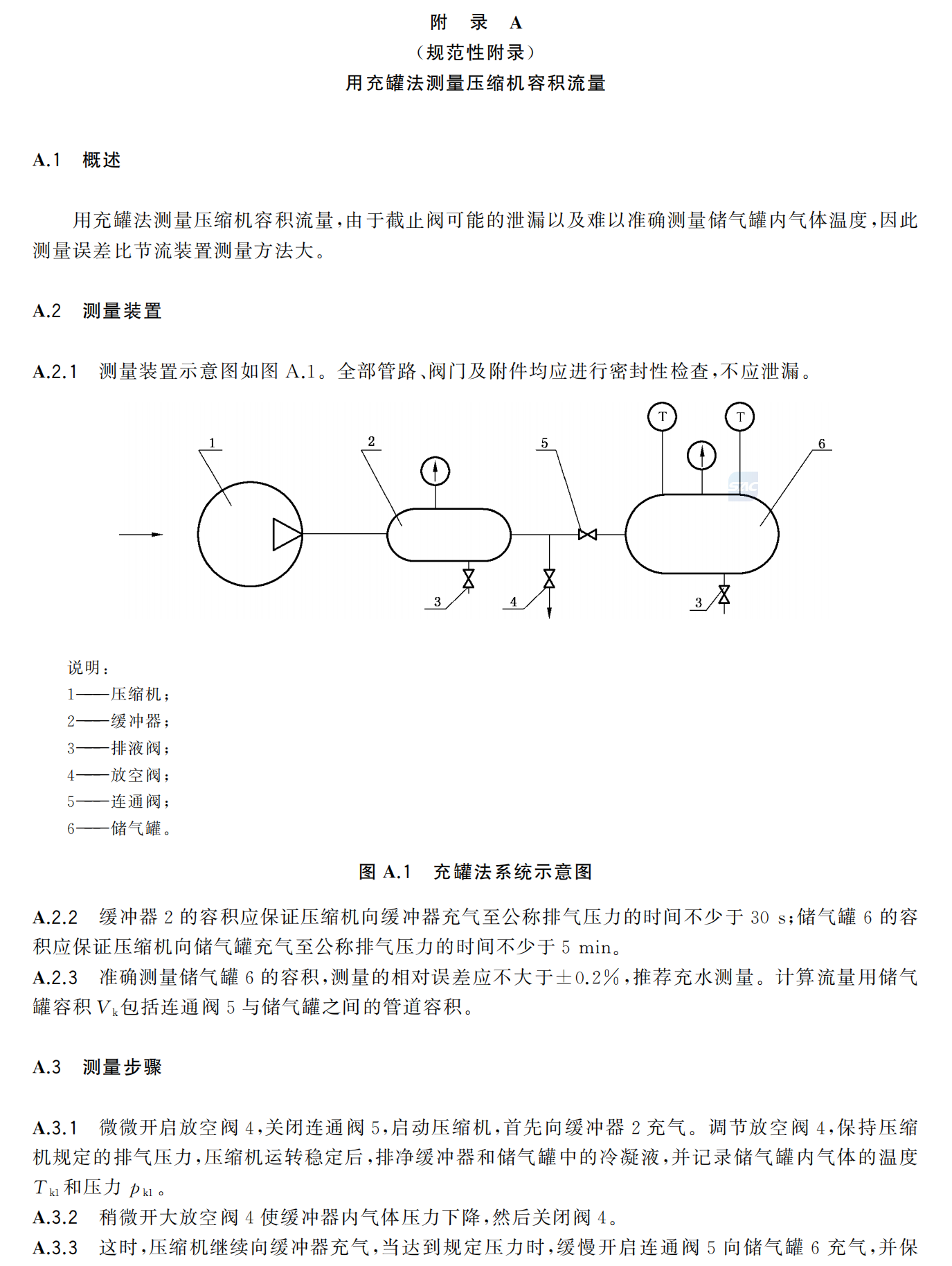

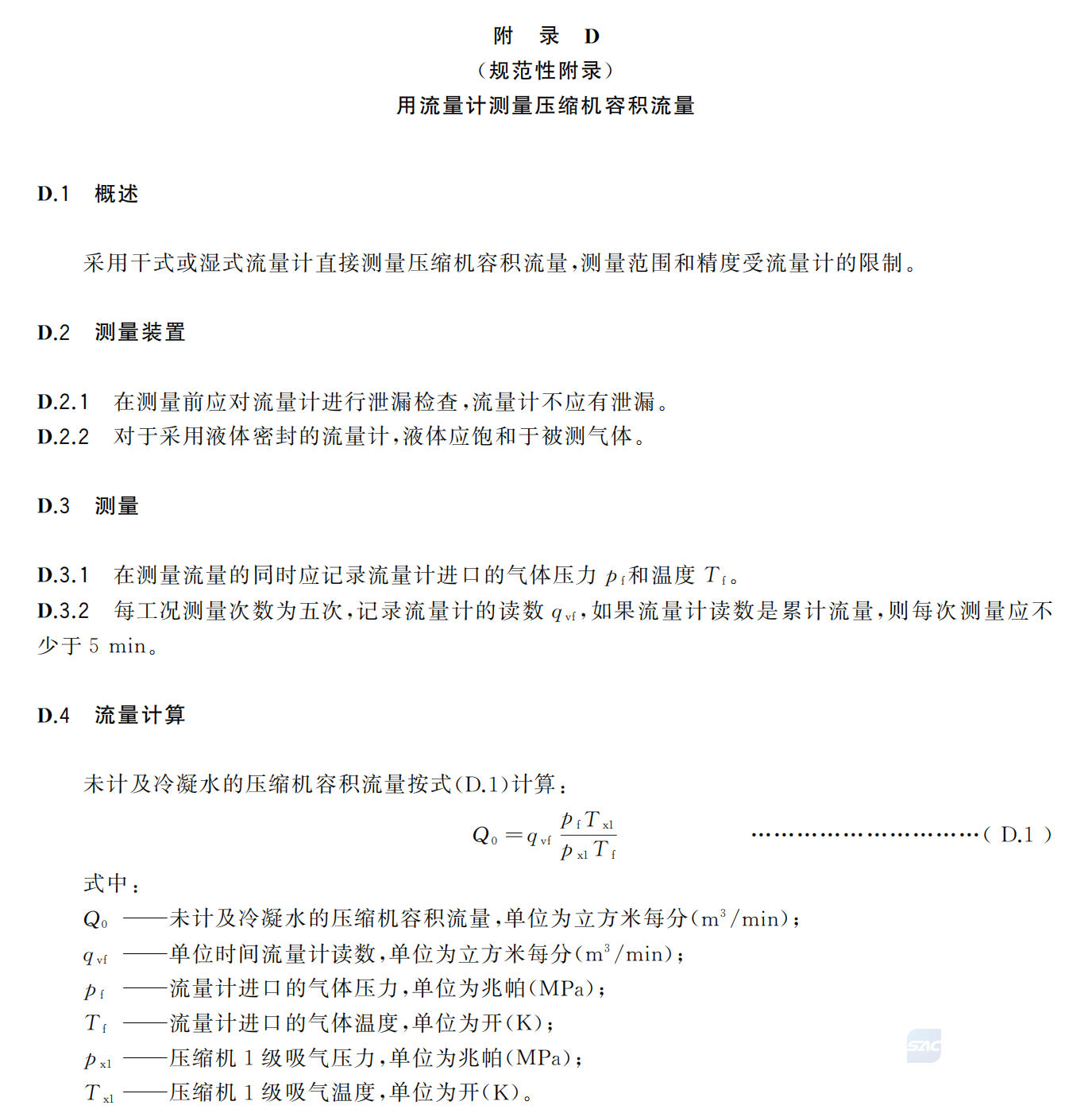

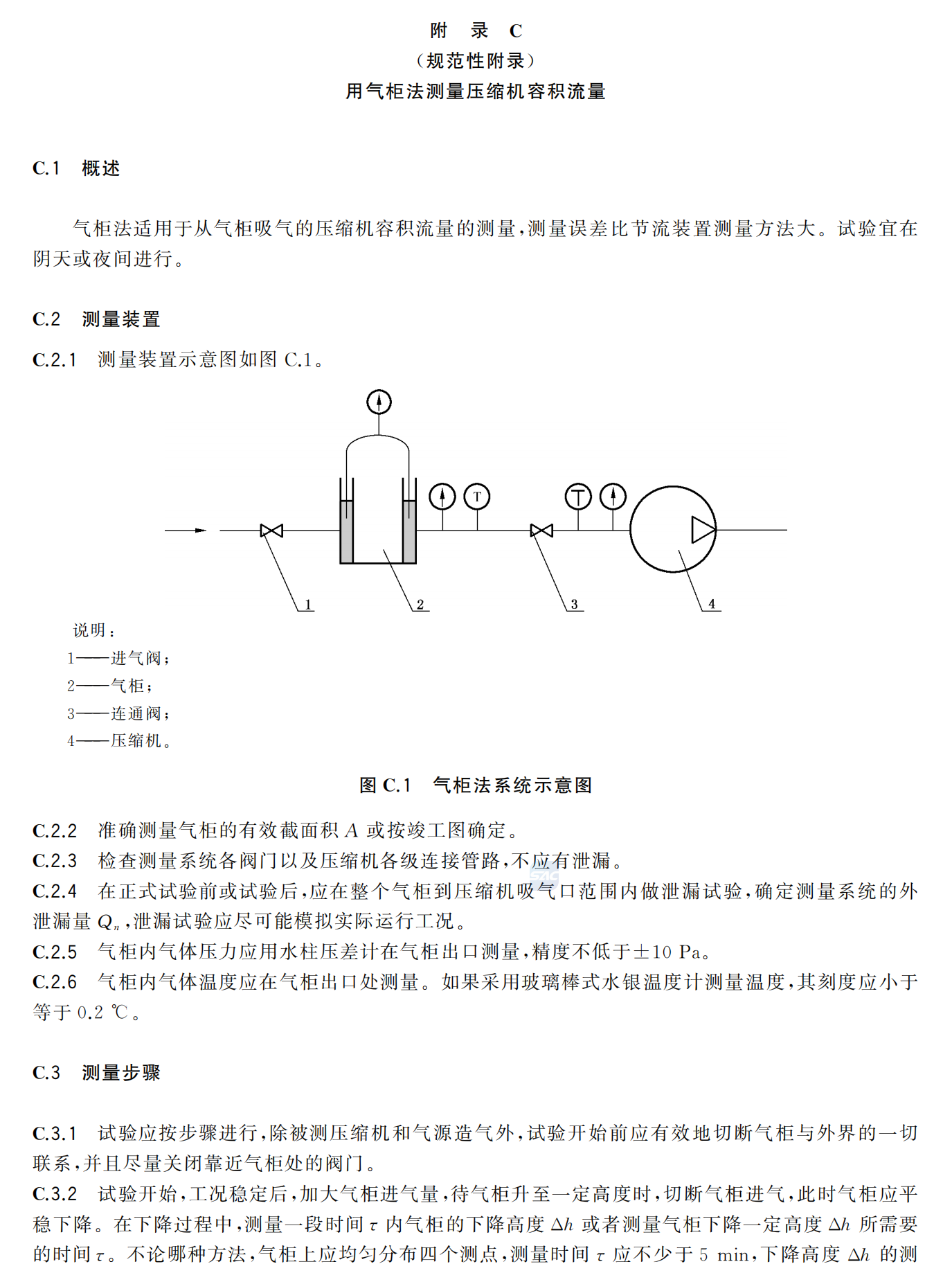

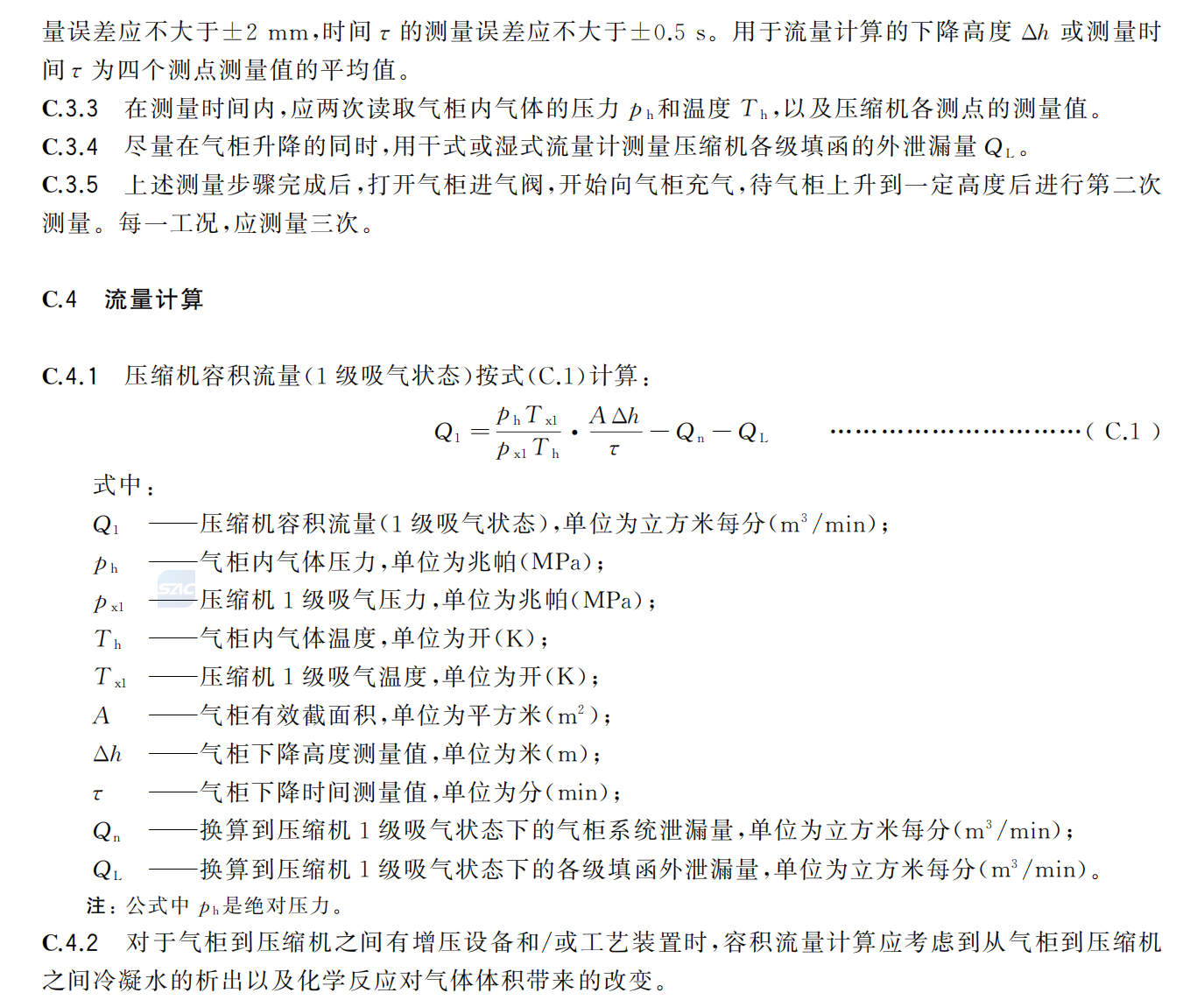

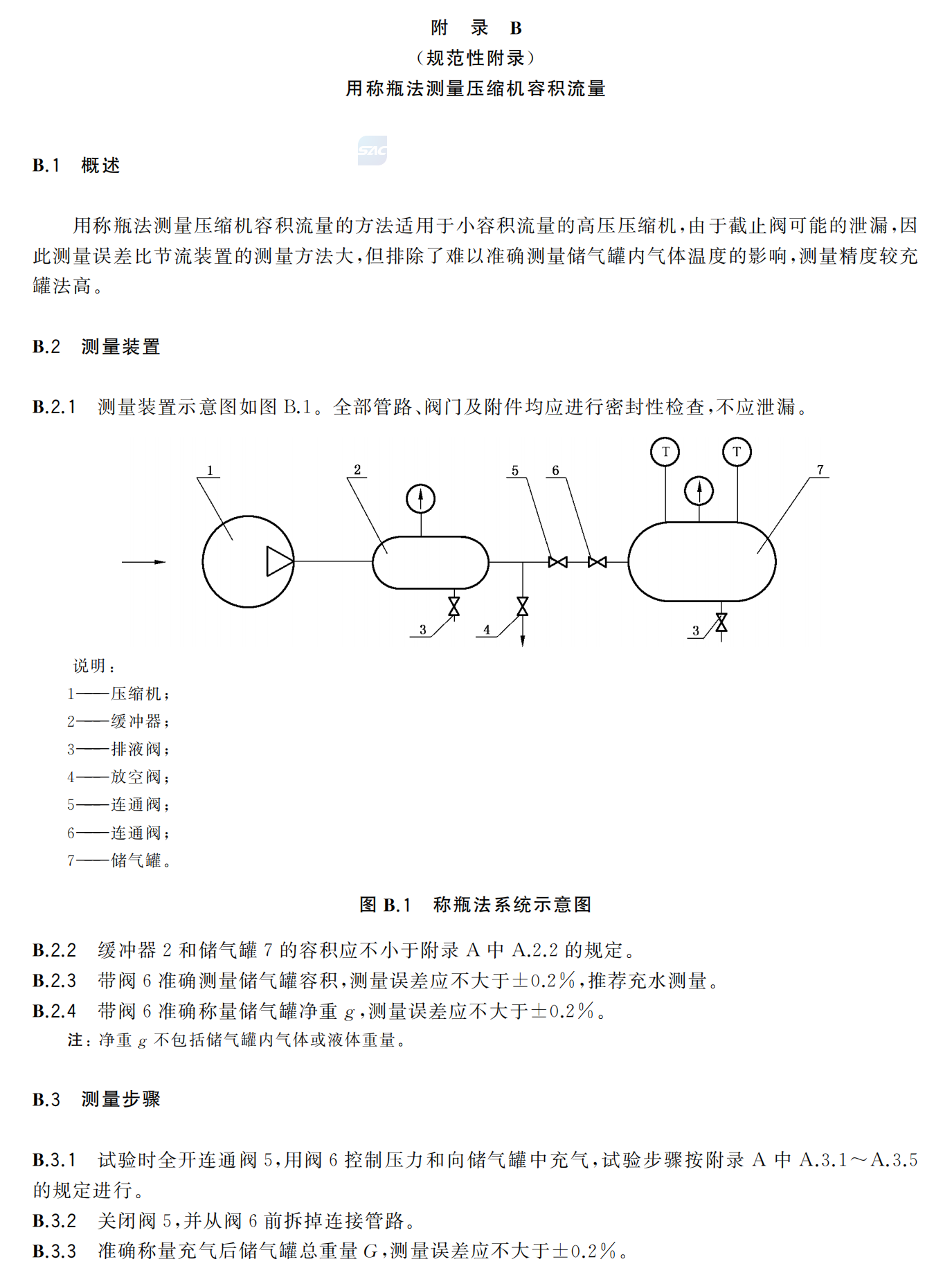

5.5 在上述幾種測量方法都不適合時，還可以選擇附錄A.附錄B、附錄C和附錄D給出的四種流量測量方法的任一種方法。

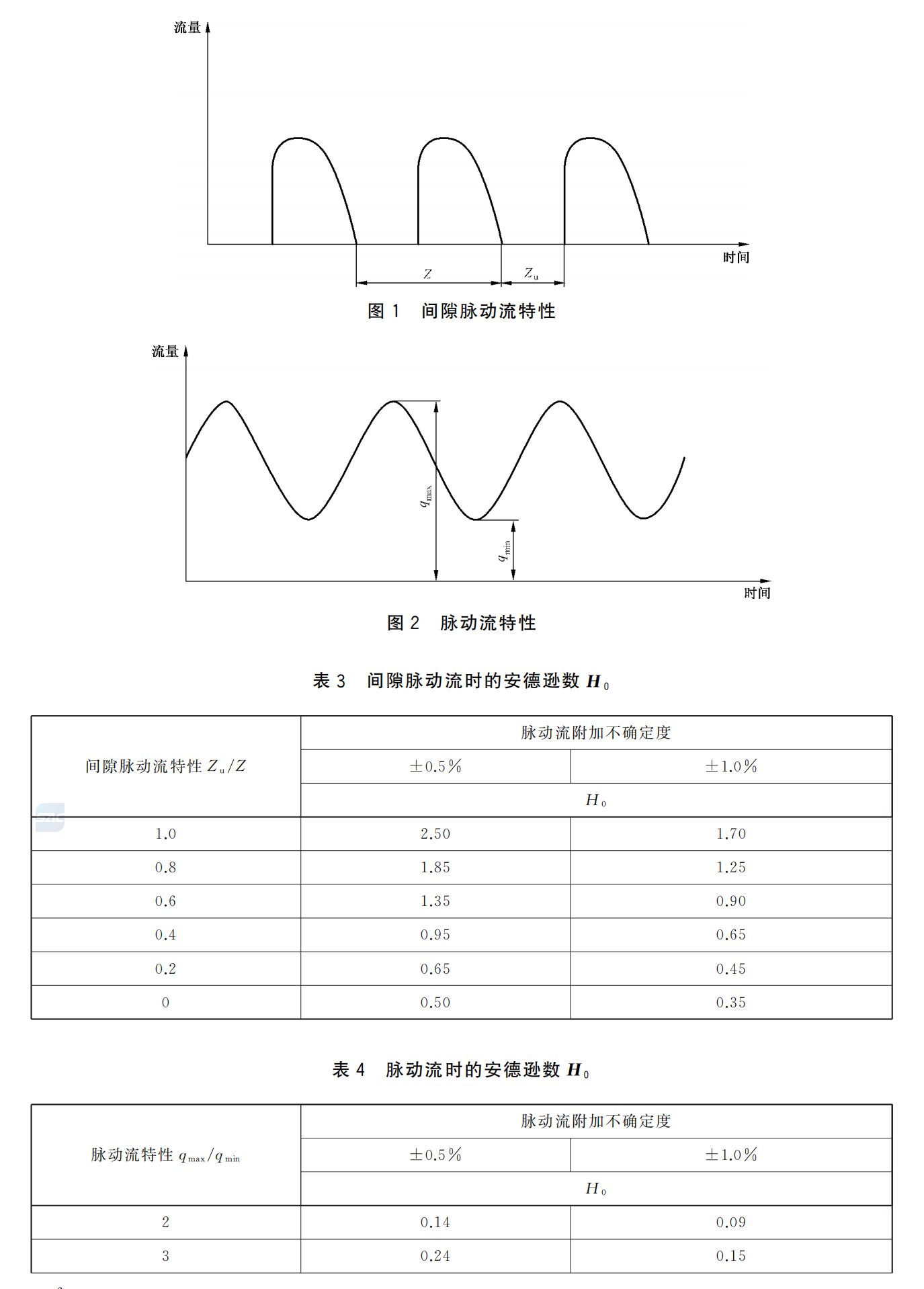

6 測量的一般要求

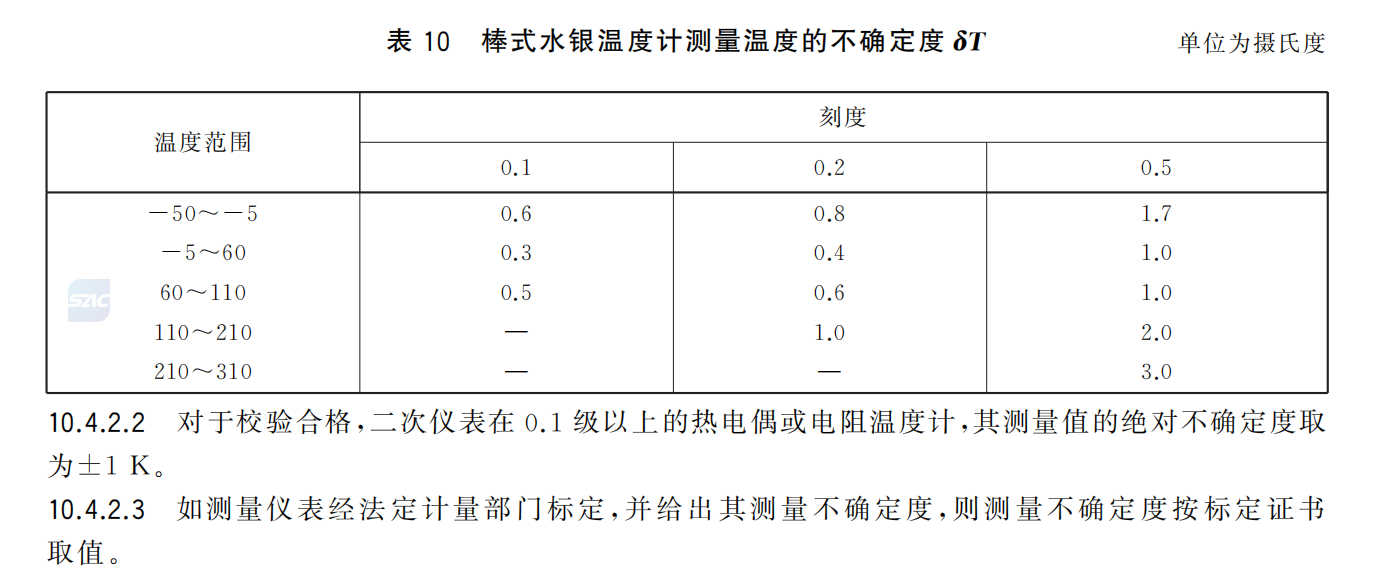

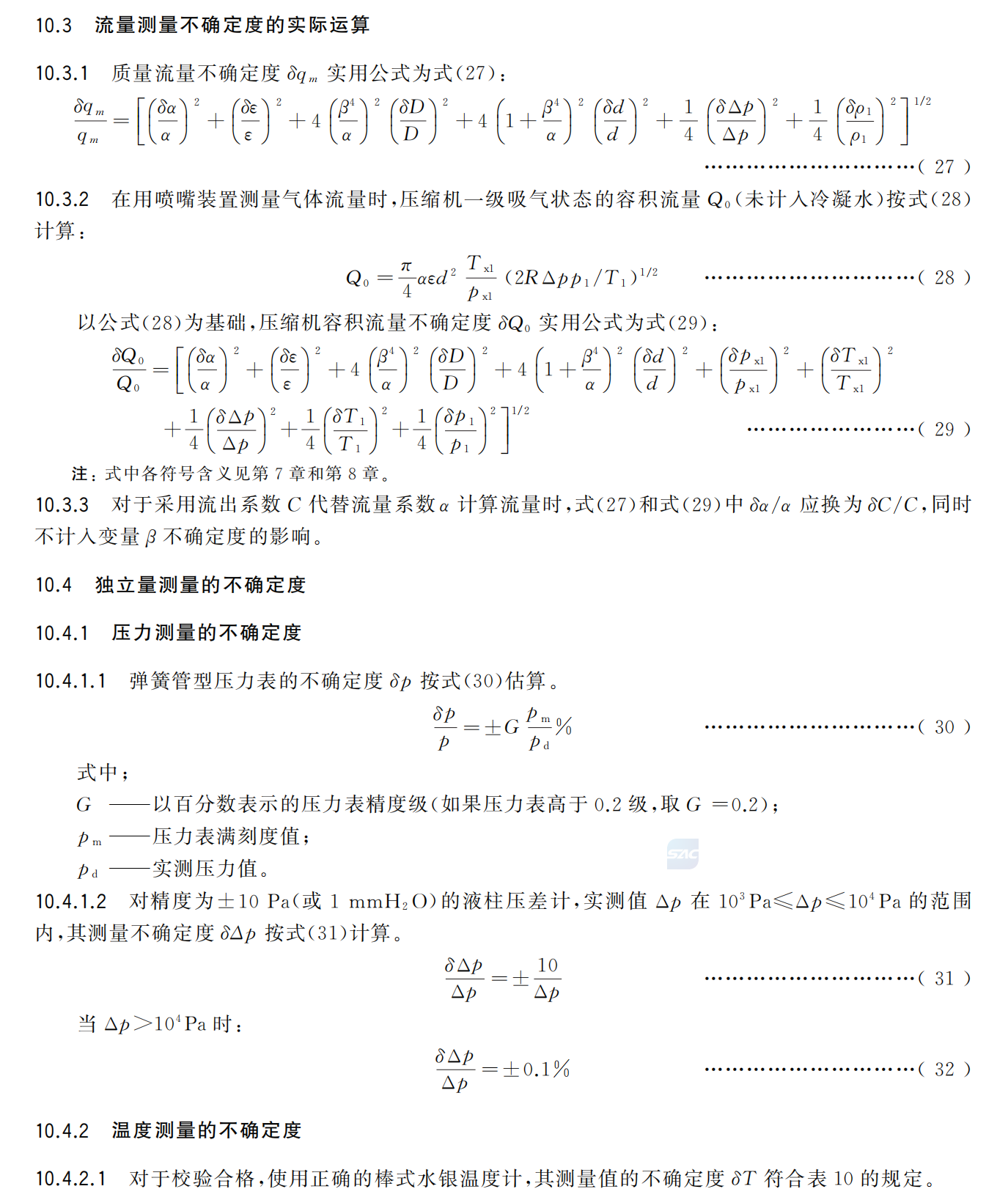

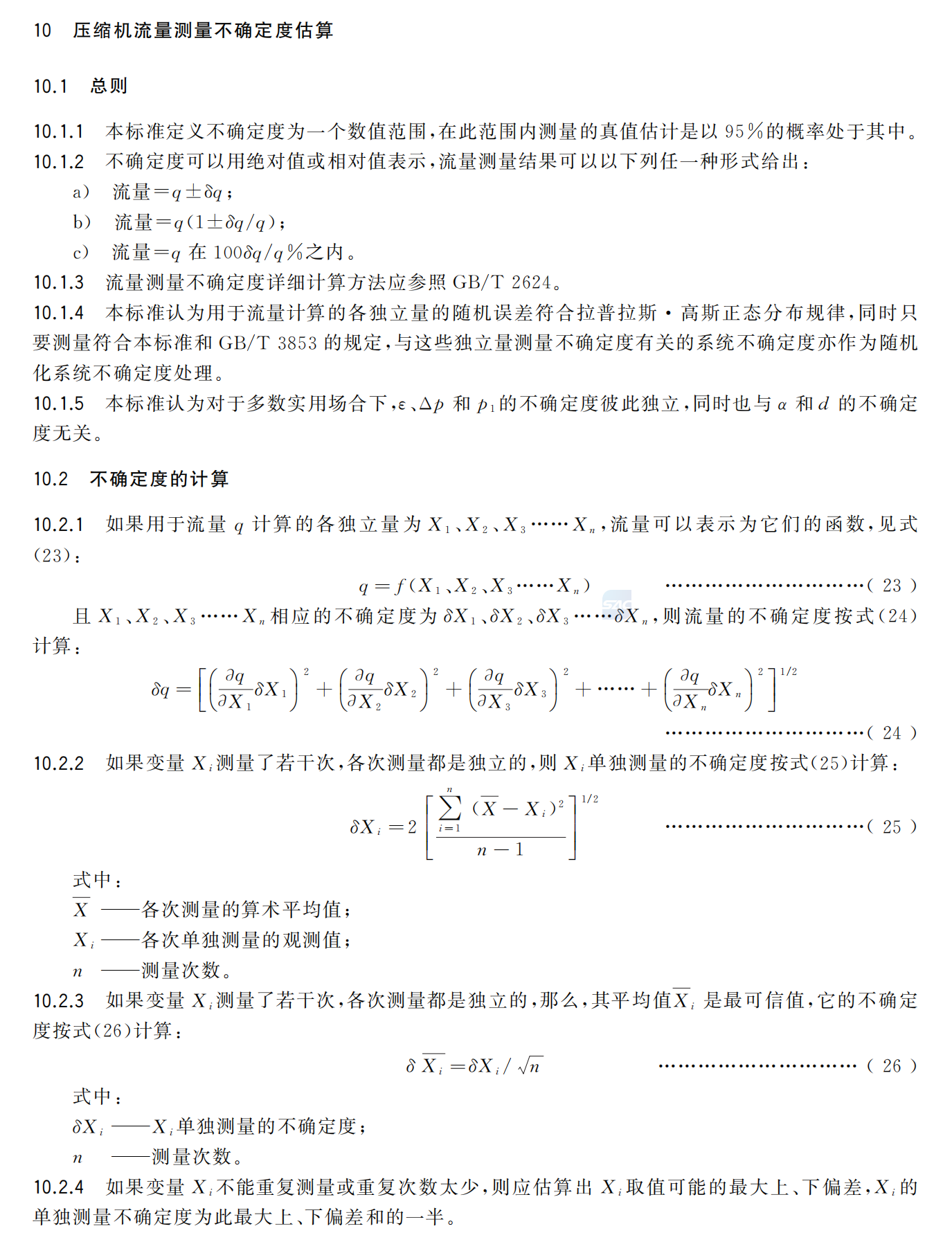

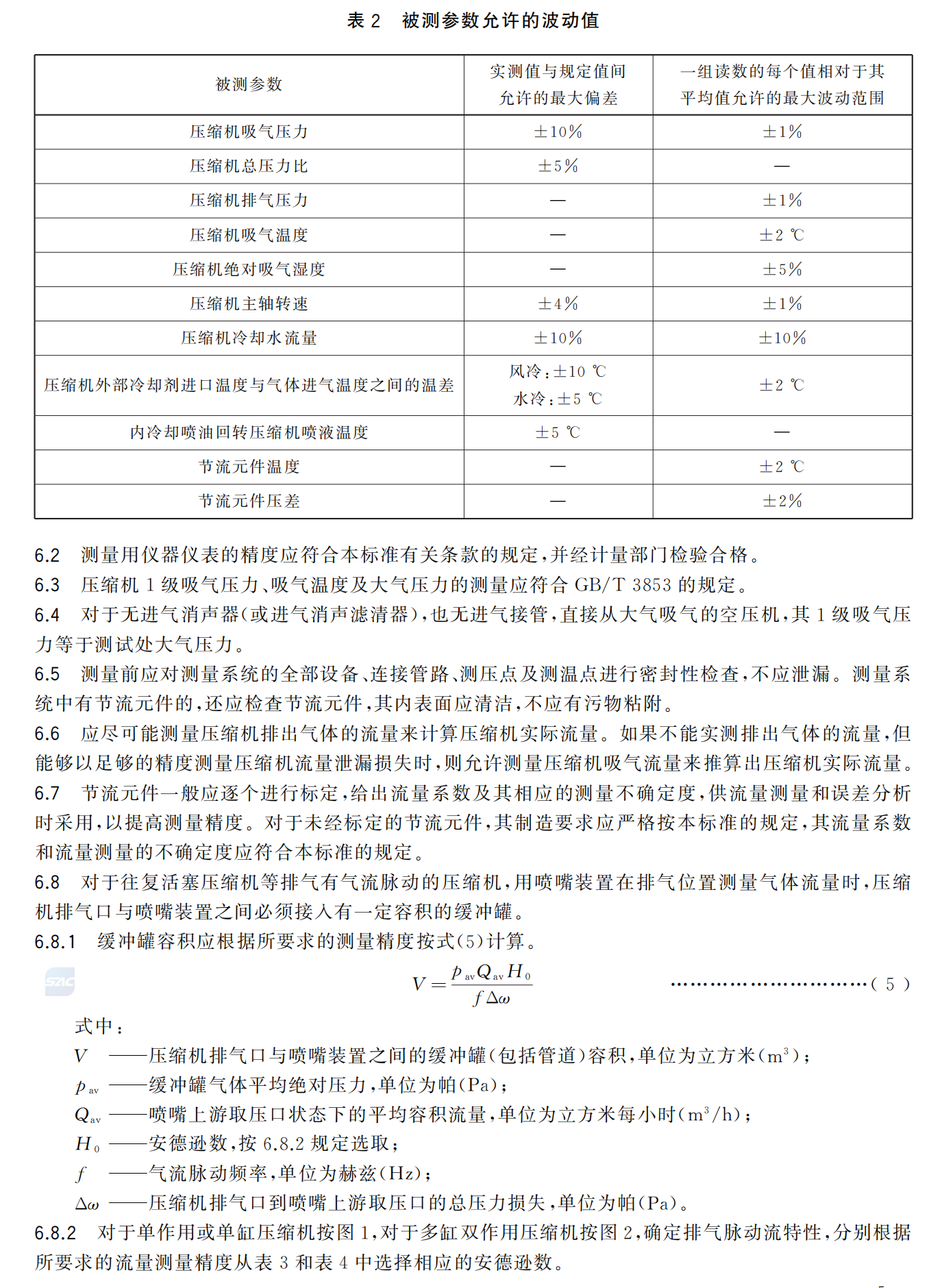

6.1 根據GB/T3853或供需雙方商定的壓縮機試驗工況確定流量的測量工況。測量應在壓縮機運轉平穩，工況穩定時進行，測量過程中各被測參數的波動不得超出表2的規定，每一工況讀數五次，各次讀數時間間隔應均勻，各測點參數應盡可能同時讀取。以各參數的平均值計算壓縮機流量。
