前 言
本標準按照GB/T 1.1—2009給出的規則起草。
本標準由中國通用機械工業協會壓縮機分會和氣體凈化設備分會提出。
本標準由中國通用機械工業協會歸口。
本標準主要起草單位：合肥通用機電產品檢測院有限公司、上海英格索蘭壓縮機有限公司、北京愛索能源科技股份有限公司。
本標準參加起草單位：阿特拉斯·科普柯(上海)貿易有限公司、無錫錫壓壓縮機有限公司、復盛易利達(上海)壓縮機有限公司、復盛實業(上海)有限公司、杭州嘉隆氣體設備有限公司、杭州哲達科技股份有限公司、貝克歐(上海)凈化系統科技有限公司、上海斯可絡壓縮機有限公司、廈門東亞機械工業股份有限公司、西安聯合超濾凈化設備有限公司、深圳市宏日嘉凈化設備科技有限公司、杭州科林愛爾氣源設備有限公司、廣東康普森壓縮技術有限公司、深圳市康普斯節能科技股份有限公司、杭州山立凈化設備股份有限公司、合肥科邁捷智能傳感技術有限公司、深圳市格瑞拓能源科技有限公司、無錫紐曼泰克氣源凈化設備有限公司、中國電力建設工程咨詢中南有限公司。
本標準主要起草人：孫曉明、林麗華、孫軍軍、朱維吉、潘志旸、蔡茂林、杜丙同、彭恒、陳放、李金榮、楊電、尚勇軍、褚毅、陳圣坤、沈斌、沈新榮、董鵬舉、高寶華、韓文浩、李大明、劉柏藩、蔡縱、鄧澤賢、洪振中、洪川、顧宇、黃瑞、鄒棟、金巍。
壓縮空氣站節能設計指南
重要提示：本標準的使用者注意，與節能有關的設計和措施不應危及安全。
1 范圍
本標準規定了工業用壓縮空氣站(以下簡稱空壓站》的工藝節能設計、工藝設備選型、公用設施、監控系統、能效設計計算、能效驗收評價。
本標準適用于三相交流電源，電壓不超過10kV,由電動機驅動、單機額定功率大于或等于18.5kW.排氣壓力在0.3 MPa~1.6 MPa范圍的空氣壓縮機，供氣總量大于4m³/min和空氣壓縮機總運行功率大于37kW的空壓站的節能優化設計、改造和評價。
本標準不適用于空分站和井下、洞內等特殊場所的空壓站。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 3853容積式壓縮機 驗收試驗
GB/T 4975 容積式壓縮機術語 總則
GB/T 10893.1 壓縮空氣干燥器 第1部分：規范與試驗
GB/T 13277.1 壓縮空氣 第1部分：污染物凈化等級
GB/T 15487 容積式壓縮機流量測量方法
GB/T 16665 空氣壓縮機組及供氣系統節能監測
GB17167 用能單位能源計量器具配備和管理通則
GB19153 容積式空氣壓縮機能效限定值及能效等級
GB19762 清水離心泵能效限定值及節能評價值
GB 20052 三相配電變壓器能效限定值及能效等級
GB21518 交流接觸器能效限定值及能效等級
GB 22207 容積式空氣壓縮機 安全要求
GB/T 25630 透平壓縮機 性能試驗規程
GB/T 26921 電機系統(風機、泵、空氣壓縮機)優化設計指南
GB/T 26967 一般用噴油單螺桿空氣壓縮機
GB/T 27883 容積式空氣壓縮機系統經濟運行
GB/T 38182 壓縮空氣 能效 評估
GB50029 壓縮空氣站設計規范
GB50050 工業循環冷卻水處理設計規范
GB50052 供配電系統設計規范
JB/T 6430 一般用噴油螺桿空氣壓縮機
JB/T 7664 壓縮空氣凈化 術語
JB/T 10526 一般用冷凍式壓縮空氣干燥器
JB/T 10532 一般用吸附式壓縮空氣干燥器
JB/T 10598 一般用干螺桿空氣壓縮機 技術條件
JB/T 10972 一般用變頻噴油螺桿空氣壓縮機
JB/T 13345 一體式永磁變頻螺桿空氣壓縮機
JB/T 13346 一般用壓縮空氣過濾器
T/CGMA 033001 壓縮空氣站能效分級指南
3 術語和定義
GB/T 3853.GB/T 4975、GB/T 15487、GB/T 16665.GB 19153、GB/T 25630、GB/T 38182、GB 50029、JB/T 7664、JB/T 13345,JB/T 13346和T/CGMA 033001界定的以及下列術語和定義適用于本文件。
3.1
壓縮空氣系統compressed air system
由部件組集成的一個子系統群，包括空氣壓縮機、凈化設備、控制裝置、管道系統、氣動工具、氣動的動力機械和使用壓縮空氣的工藝流程。
3.2
壓縮空氣站compressed air station
所有空氣壓縮機、壓縮空氣凈化干燥設備、儲氣罐、供配電系統、冷卻系統、監控系統、站房通風系統和壓縮空氣送氣總管之前壓縮空氣的管路、閥門儀表及必需的輔助設備所組成的總體。
4 工藝節能設計
4.1 基本要求
4.1.1空壓站中所使用的電氣和設備的安全。防爆性能要求應符合GB 22207.GB50029的要求。
4.1.2空壓站中所使用的空氣壓縮機(以下簡稱空壓機)、壓縮空氣干燥器(以下簡稱干燥器》等設備的一般性能要求應符合GB/T 26967、JB/T 6430、JB/T 10526、JB/T 10532、JB/T 10598、JB/T 10972.JB/T 13345的要求。
4.1.3壓縮空氣系統設計宜進行全生命周期成本分析，并據此設置分壓力、壓力露點(以下簡稱露點)、含油量，以滿足生產對壓縮空氣壓力、流量、壓縮空氣質量的需求及變化。
4.1.4在廠(礦)區布置，空壓站宜靠近用氣負荷中心。可采用集中式站或分散式站兩種方式，綜合考慮用氣負荷在廠區的分布情況、供電供水的合理性和未來生產規劃等多種因素，經技術比較后確定。當采用分散式站房布置時，宜聯網運行。
4.1.5空壓站宜依據全生命周期成本較低方案設計選用節能設備，不應選用國家明確的落后和淘汰產品。
4.1.6空壓站宜配置自動控制系統，使得空壓機、凈化設備運行能快速響應壓縮空氣流量、壓力和質量需求的變化，且運行在高能效區。
4.1.7電力、冷卻、監控系統等公用設施應能夠滿足空壓站供氣量的動態變化要求。
4.1.8裝機總功率大于500kW的空壓站，應配置實時監控系統，按照GB/T 16665,GB 17167的規定，安裝測量儀器儀表，監測電量、壓力、流量、露點等有關能效的參數。
4.1.9空壓站宜采用相關技術和設備回收利用壓縮熱能，或預留增加設備接口。
4.1.10空壓站節能設計能效值應不低于T/CGMA 033001規定的3級指標。
4.2 參數設定
4.2.1 供氣壓力
4.2.1.1應根據壓縮空氣使用點壓力需求，統計用氣設備壓力，綜合壓力損失;在滿足生產需求前提下，應降低空壓站供氣壓力設定值，合理設定空壓站供氣壓力。
4.2.1.2壓力差異較大或較偏遠孤立的用氣設備(或區域),應對壓差進行效益評估，確定是否設立獨立或分供氣系統。
4.2.1.3對較高壓力需求，當單點流量需求在小于4m³/min時，宜采用增壓設備供氣;對較低壓需求，單點流量需求大于4m³/min時，可通過全生命周期成本分析，設置單獨低壓供氣。
4.2.1.4空壓站宜采用變頻空壓機調節氣量，減小系統的壓力波動，降低供氣壓力和空壓機運行壓力。
4.2.1.5多臺空壓機運行，宜采用聯控設備控制其供氣壓力，減小壓力波動，在正常負荷下供氣壓力波幅不宜大于0.04 MPa.
4.2.2 供氣流量
4.22.1空壓站供氣流量應依據用戶最大需求，綜合管道系統漏損和干燥器等不可預見耗氣等因素確定。
4.2.2.2聯通管網的分散空壓站宜統一設置備用容量。
4.2.2.3根據供氣量調節供給能力，不同壓力供氣系統之間，宜安裝流量調節裝置，提升整個空壓站的能效水平。
4.2.2.4依據氣量需求變化幅度，應合理配置不同氣量的空壓機，總數量宜為3臺~6臺。
4.2.2.5每個空壓站應選用1臺~2臺具有變頻或變?nèi)莸裙?jié)能型氣量調節功能的空壓機，滿足供氣量變化需求。
4.2.3 供氣質量
4.2.3.1空壓站供氣應按照GB/T 13277.1選擇壓縮空氣質量等級。
4.2.3.2空壓站應合理設置壓縮空氣露點、含油量、含塵量參數，不宜選擇過高凈化等級。
4.2.3.3空壓站宜具有壓縮空氣露點調節功能，以滿足生產需求和氣象環境的變化。
4.2.3.4存在不同壓縮空氣質量需求的用氣單點或區域時，空壓站宜設置分凈化系統;或?qū)嚎s空氣質量要求高的用氣單點或區域，增加設置較高凈化等級的干燥器和過濾器。
4.2.4 控制要求
4.2.4.1配置4臺及以上空壓機，且總運行功率大于200kW,宜配置聯控系統，對空壓機的運行進行集中控制。
4.2.4.2空壓站按下列方法，對每臺空壓機的加卸載壓力進行合理設置：
a) 應控制空壓機運行壓力平穩，且避免壓力過高，正常運行壓力波動幅度宜小于0.04 MPa;
b) 優先啟用能效較高的機組;
e) 同時安裝有離心和回轉空壓機的空壓站，優先選擇離心空壓機供給基礎用氣，回轉空壓機供給波動用氣;
d) 同時安裝有離心和回轉空壓機，優先設置通過離心空壓機進口導葉閥調節氣量;
e) 優先使用變頻空壓機調節氣量，當用氣量波動超出變頻調節范圍，再使用工頻回轉空壓機加卸載調節;
f) 安裝有多臺離心空壓機時，宜采用聯控方式調節氣量，避免使用放空閥調節，同時避免多臺離心空壓機的進氣導葉閥開度過小;
g) 應合理設置控制回轉空壓機的卸載運行時長，避免長時間熱備機;
h) 加卸/載時，應按照空壓機氣量，由小到大逐級進行。
4.2.4.3露點需求變化(如因環境溫度變化使得露點需求變化)時，宜控制干燥設備的運行參數，避免過度干燥。
4.2.4.4冷卻塔風機、循環水泵、站房通風機等用能設備的運行，應根據需求進行調節控制。
4.2.4.5對于有多個壓力分供氣系統輸出的空壓站，宜能夠調度不同壓力分系統的壓縮空氣。
5 工藝設備選型
5.1 基本要求
5.1.1空壓站設計應全面了解其工作環境的大氣溫度、大氣壓力，濕度，合理確定運行工況，選擇與需求壓縮空氣的壓力、流量和質量參數相適宜的工藝設備。
5.1.2工藝設備應運行處于經濟性較優區間，按生產過程中用氣量波動的幅度、周期，確定設備臺數及機型流量配比。
5.1.3對工藝設備壓力參數選型時，應考慮管網壓力損失，選擇滿足氣量、壓力參數相近的設備，不應選擇與額定參數差異過大的設備。
5.1.4根據客戶實際需求，合理選擇參數相匹配的凈化設備，不宜過度凈化壓縮空氣。
5.2 空壓機
5.2.1根據工藝設備對壓縮空氣質量的要求和流量要求的變化特點，經能效評估后，合理選擇空壓機的氣量、壓力和類型、臺數。
5.2.2優先選擇機組比功率較低、能效優于2級(當有能效分級時)的空壓機。
5.2.3當冷卻水資源豐富并符合GB 50050時，優先選用水冷型空壓機。
5.2.4對于用氣量大于300m³/min且用氣負荷穩定的空壓站，宜選擇離心空壓機為主。
5.2.5用氣量較小或用氣量波動較大、間歇用氣，經常停機運行的空壓站，應選擇回轉空壓機;用氣量波動周期較短的工況，應配置變頻回轉空壓機調節氣量，避免空壓機頻繁啟停。
5.2.6多臺空壓機運行時，宜根據流量波動情況合理選擇變頻空壓機的數量。對于4臺以上空壓機運行時，不應采取全部或過多數量的變頻空壓機用于調節。
5.2.7離心空壓機的壓力選型，應與供氣壓力要求相適應;在現有機型無相適應壓力時，宜選擇定制離心空壓機。
5.2.8離心空壓機單機容積流量調節下限不宜低于額定容積流量的80%.
5.3 干燥器
5.3.1依據壓縮空氣的額定氣量、壓力、露點要求和進氣溫度和環境溫度工況，合理選擇干燥器類型、規格和數量。
5.3.2干燥器選型，應選擇稍低且接近供氣要求的露點，不應選擇露點過低的干燥器。
5.3.3綜合比較耗電量、耗氣量參數，合理選擇節能型干燥器。
5.3.4冷凍式干燥器宜選擇變頻控制或循環式機型，適應工況和氣量、露點要求的變化。
5.3.5壓縮空氣處理量大于10m³/min,且需配置吸附式干燥器時，宜選用鼓風加熱再生干燥器;在有條件時，優先選用壓縮熱或余熱再生吸附式干燥器。
5.3.6吸附式干燥器宜選擇具有露點控制功能的。
5.4 過濾器
5.4.1依據壓縮空氣的含油量、固體顆粒指標要求，合理選擇配置過濾凈化等級，確定過濾器的類型。
5.4.2過濾器的設置，除應滿足工藝對壓縮空氣凈化等級的要求外，還應在下述位置設置：
a) 干燥器前、后端和潔凈氣用氣設備前端;
b) 濕度等級高于或等于2級或固體顆粒等級高于或等于2級的干燥和凈化壓縮空氣系統的配氣臺前端、后端。
5.4.3過濾器宜配置壓差顯示及報警裝置。
6 公用設施
6.1 環境要求
6.1.1空壓站的朝向宜減少日曬，站房內有良好的通風，環境應保持較低空氣溫度和濕度、含塵量，但不宜低于5℃.
6.1.2空壓機的吸氣口宜設置在室外干燥、背陰、無熱源的位置，應有防雨措施。與機組的連接管道力求短、直，進氣溫度宜高于5℃.
6.1.3空壓機的吸氣口在室內時，宜避開較高濕度的氣流。
6.1.4空壓站應注意通風，避免室內出現明顯負壓和較高溫度?？諌簷C(jī)、干燥器冷卻熱風和干燥器流程產生的熱空氣，宜強制排至室外。
6.1.5對空壓站房內發熱設備和管道宜采取隔熱措施。
6.2 電力系統要求
6.2.1供電電源質量、電機系統諧波限制應符合GB/T 26921的要求。
6.2.2依據電機系統運行方式，合理實施功率因數補償，補償后設計工況下功率因數不宜低于0.9.
6.2.3功率大于315kW的空壓機，主電機宜采用6kV或10kV供電系統。
6.3 電動機及電器的基本要求
6.3.1在滿足機械負載要求的前提下，經濟合理地確定電動機類型和額定功率，所選電動機應與被拖動機械負載的特性相匹配.
6.3.2在采用變頻器調速裝置進行調速時，應選擇與變頻調速裝置匹配的電動機，其選型應符合GB/T 26921的要求。
6.3.3外置變頻器的選型及與空氣壓縮機匹配應符合GB/T 26921的要求。
6.3.4變壓器的空載損耗和負載損耗應符合GB 20052.GB 50052的規定。
6.3.5交流接觸器的吸持功率應符合GB 21518的規定。
6.4 冷卻水系統
6.4.1空壓站的冷卻水，宜采用循環水或重復使用水系統，循環水宜采用開式高位冷卻塔或閉式系統。
6.4.2空壓機冷卻水人口處的給水壓力不應大于0.4 MPa,不宜小于0.1 MPa.
6.4.3當企業內部有軟水可以利用，且系統經濟合理時，循環系統的供水，可采用軟水復用。
6.4.4冷卻水系統應具備節能控制功能，根據天氣濕度變換情況，調節水量。
6.4.5所選用的清水離心泵的額定效率宜不低于GB 19762中的節能評價值。
6.4.6冷卻水系統的循環水泵宜采用變頻控制，循環水泵根據冷卻水流量自動啟停。
6.5 管網設計
6.5.1壓縮空氣管道應滿足用戶對壓縮空氣流量、壓力及質量的要求。
6.5.2壓縮空氣管道宜根據全生命周期成本分析，設置管道內徑，降低壓縮空氣流速，減小壓力損失。
6.5.3壓縮空氣主管路應避免出現小于90°的彎道，同時盡量減少彎頭、閥門、變徑。
6.5.4壓縮空氣管道系統，從空壓機出口到壓縮空氣站供氣出口的壓力損失不宜超過空壓機排氣壓力的10%.
6.5.5應設置排放管道系統內積存冷凝液的裝置。
6.5.6冷凝液排放閥不應為常開型，宜采用零氣損型。
6.6 儲氣罐選型
6.6.1儲氣罐容積的設計應考慮減小空壓機加卸載頻率。
6.6.2空壓機、干燥器下游均宜設置儲氣罐。
6.6.3冷凝液自動排放裝置宜采用零氣損型。
6.7 余熱回收利用
6.7.1工廠或客戶端若有如下工程要求之一，宜對壓縮余熱回收利用：
a)鍋爐補水預熱;
b)工藝流程用供熱;
e)壓縮空氣干燥流程中的再生加熱;
d)室內空間加熱;
e)生產、生活用水加熱。
6.72余熱回收系統若安裝水箱，水箱液位應具有自動控制功能。
7 監控系統
7.1系統設計
7.1.1空壓站配置實時監控系統的測點要求，應按照GB/T 16665、GB 17167的規定;對于多個分系統輸出的空壓站，應對每個分系統輸出參數獨立監測。
7.1.2空壓機和干燥器、風機、水泵等重大用電設備宜安裝用電量監測儀表。
7.1.3空壓站宜采用網絡技術提升信息化管理能力，進行能效監測、評估。
7.2 監測項目和儀表
7.2.1應對空壓站輸出壓縮空氣的壓力、流量實時監測，對輸出壓縮空氣的露點宜實時監測;儀器儀表測量精度符合GB/T 3853.GB/T 15487、GB/T 16665.GB/T 27883的要求。
7.2.2應監測空壓站房室內環境濕度及空氣濕度。
7.2.3監控系統應實時監測空壓站的用電單耗、輸功效率。
7.2.4單機功率大于110kW的空壓機，宜監測壓力和流量，測點要求按GB/T 3853的規定。
7.2.5單機流量大于60m³/min干燥器宜監測輸出壓縮空氣的流量，露點、壓降，測點要求按GB/T 10893.1的規定。
7.2.6監控系統還宜具備下述功能：
a) 監測冷卻水系統供、回水濕度和供、回水壓力，風機、水泵的運行狀態;
b) 監測空壓機的機組比功率;
c) 監測管網壓力、壓損;
d) 具備一定的預測功能，對流量需求的變化做出預判;
e) 監測壓縮空氣泄漏量。
7.2.7監控系統宜和設備通信，形成實時監測運行數據;對不具備通信功能的設備，或監測數據不完備的設備，可安裝相應測量儀表。
7.2.8計算機監控系統實施監測數據刷新頻率宜控制在1s~5 s,通過互聯網方式監控系統刷新頻率宜控制在10s以內。
7.2.9數據存儲時間應不低于3年。
7.3 數據分析功能
7.3.1智能監控系統應具備能效計算功能，根據T/CGMA 033001計算空壓站能效等級。在空壓站能效有較大變化時，設有警示。
7.3.2監控系統宜通過實時曲線圖顯示所有參數變化狀態。
7.3.3監控系統宜通過報表顯示空壓站用電量、空壓站供氣量及空壓站用電單耗和輸功效率。
7.3.4監控系統應具備一定的數據分析功能，通過對歷史數據的分析判斷設備的健康狀況。
8 能效設計計算
8.1 總則
8.1.1在完成壓縮空氣的壓力、流量、質量(露點、含油量、含塵量)的設計要求和設備配置選型后，應對空壓站進行能效預計算，再優化系統、設備，獲得全生命周期經濟性較佳方案。
8.1.2按T/CGMA 033001計算綜合輸功效率，進行能效評級。
8.2 空壓站能效
8.2.1基本要求
空壓站能效設計，應明確空壓站在正常生產時間段的供氣量范圍及工休時間段供氣量大小，以確定空壓機、干燥器開機、冷卻系統開機時間、控制調節狀況。

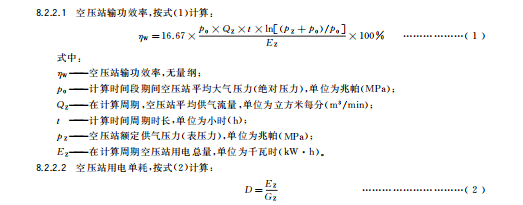

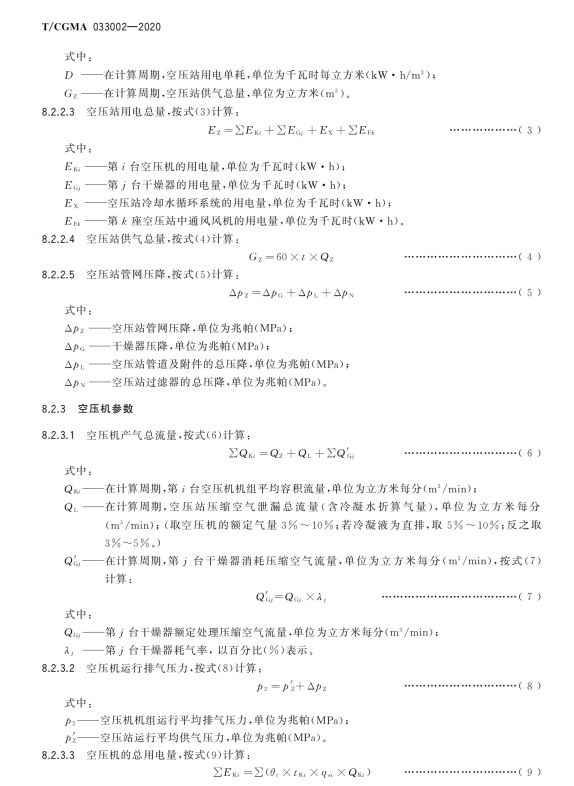

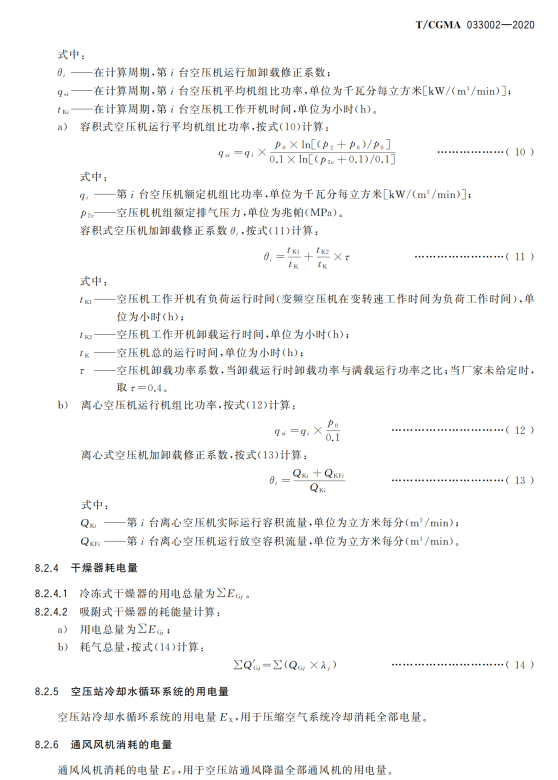

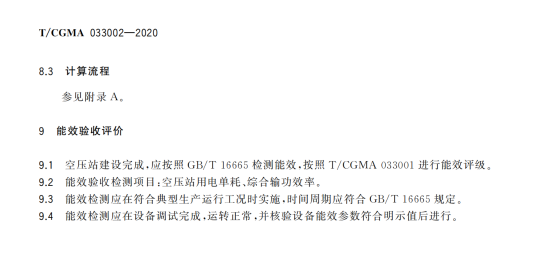

8.2.2空壓站輸功效率
