前 言
本文件按照 GB/T1.1—2020《標準化工作導則 第1部分:標準化文件的結構和起草規則》的規定起草。
本文件代替 GB/T16665—2017《空氣壓縮機組及供氣系統節能監測》,與 GB/T16665—2017相比,除結構調整和編輯性改動外,主要技術變化如下:
a) 更改了適用范圍(見第1章,2017年版的第1章);
b) 增加并更改了部分術語和定義(見第3章,2017年版的第3章);c) 增加了壓縮空氣站和壓縮空氣干燥器的監測項目(見4.2.3);
d) 刪除了壓縮空氣站壓縮空氣泄漏率的監測項目(見2017年版的4.2.1);e) 增加了壓縮空氣站和壓縮空氣干燥器的節能監測試驗方法(見5.2);
f) 增加了新建、改建站驗收的監測方法(見5.2.6);
g) 增加并更改了測量?jī)x表的要求(見5.4,2017年版的5.5);h) 增加了使用非電力能源折算為電量的方法(見6.1.1);
i) 增加了有熱回收利用的壓縮空氣站輸功效率的計算方法(見6.1.4);
j) 增加了輸出不同壓縮空氣品質的壓縮空氣站綜合輸功效率計算方法(見6.1.6);k) 增加了冷凍式壓縮空氣干燥器比功率的計算方法(見6.3.2);

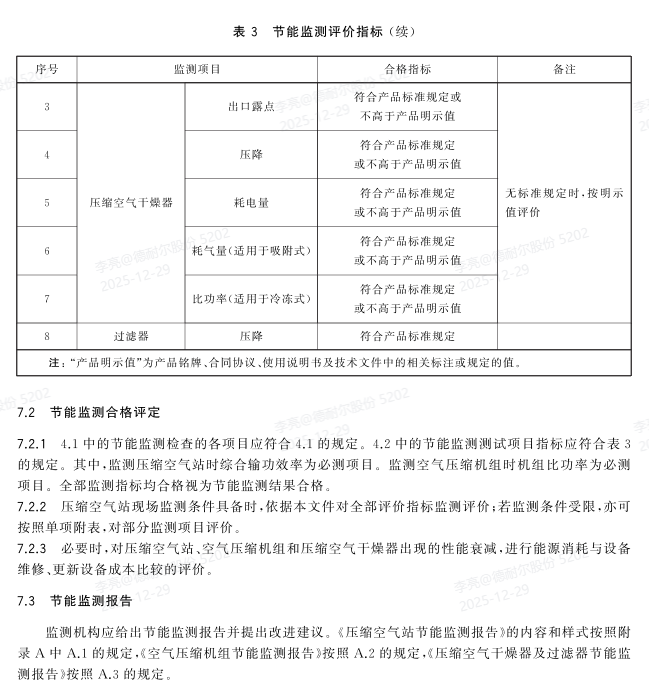

l) 更改了壓縮空氣站的節能監測評價指標(見7.1,2017年版的7.1)。
請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。本文件由全國能源基礎與管理標準化技術委員會(SAC/TC20)提出并歸口。
本文件起草單位:合肥通用機械研究院有限公司、中國標準化研究院、合肥通用機電產品檢測院有限公司、阿特拉斯·科普柯(上海)貿易有限公司、復盛實業(上海)有限公司、浙江開山壓縮機有限公司、寧波鮑斯能源裝備股份有限公司、上海斯可絡壓縮機有限公司、上海優耐特斯壓縮機有限公司、廈門東亞機械工業股份有限公司、薩震壓縮機(上海)有限公司、廣東蘑菇物聯科技有限公司、中機國際工程設計研究院有限責任公司、合肥科邁捷智能傳感技術有限公司、福建瑞勒節能科技有限公司、愛景節能科技(上海)有限公司、南京深度智控科技有限公司、浙江博高機電科技有限公司、寧波德曼壓縮機有限公司。
本文件主要起草人:鮑洋洋、劉韌、李金榮、何明、孫曉明、王新勇、吳晶晶、徐寧、王泉超、高寶華、呂詔凌、韓文浩、林思橋、程紅星、沈國輝、胡俊強、顧宇、洪權、魏松鳳、曾慶斌、李輝、梁建華、金國鋒。
本文件于1996年首次發布,2017年第一次修訂,本次為第二次修訂。
空氣壓縮機組及供氣系統節能監測
1 范圍
本文件規定了空氣壓縮機組及供氣系統的節能監測項目、監測要求、監測方法、測試項目、計算方法和節能監測評價。
本文件適用于電動機驅動的空氣壓縮機組、供氣壓力在0.2 MPa~1.6 MPa的空氣壓縮機組及供氣系統以及壓縮空氣站在役運行以及新建、改建驗收節能監測。
本文件不適用于設在井下、涵洞和艦船等特殊場所的壓縮空氣站。
2 規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中,注日期的引用文件,僅該日期對應的版本適用于本文件;不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB/T3853 容積式壓縮機 驗收試驗
GB/T4975 容積式壓縮機術語 總則
GB/T10893.1 壓縮空氣干燥器 第1部分:規范與試驗
GB/T13277.1 壓縮空氣 第1部分:污染物凈化等級
GB/T13277.2 壓縮空氣 第2部分:懸浮油含量測量方法
GB/T13277.3 壓縮空氣 第3部分:濕度測量方法
GB/T13277.5 壓縮空氣 第5部分:油蒸氣及有機溶劑測量方法
GB/T15487 容積式壓縮機流量測量方法
GB17167 用能單位能源計量器具配備和管理通則
GB19153 容積式空氣壓縮機能效限定值及能效等級
GB/T25630 透平壓縮機 性能試驗規程
GB50029 壓縮空氣站設計規范
GB/T45785 壓縮空氣站能源績效評價
JB/T7662 容積式壓縮機術語 回轉壓縮機
JB/T7664 壓縮空氣凈化 術語
JB/T9107 往復壓縮機 術語
3 術語和定義
GB/T3853、GB/T 4975、GB/T 13277.1、GB/T 15487、GB 19153、GB/T 25630、JB/T 7662、JB/T7664和JB/T9107界定的以及下列術語和定義適用于本文件。
3.1空氣壓縮機組 aircompressorunit
由驅動電動機、電控或調速裝置、傳動機構、空氣壓縮機和功能組件組成的總體。
3.2
供氣系統 airdistributionsystem
壓縮空氣站內輸送壓縮空氣的管路、儲氣罐、管件及必需的輔助設備組成的總體。
3.3
壓縮空氣站 compressedairstation
空氣壓縮機系統 aircompressorsystem
所有空氣壓縮機組、壓縮空氣凈化干燥設備、供配電系統、冷卻系統、監控系統、通風系統、熱回收系統和壓縮空氣供氣總管之前輸送壓縮空氣的管路、儲氣罐、閥門、儀表及必需的輔助設備組成的總體。
3.4
壓縮空氣站標準吸氣位置 standardinletpointofacompressedairstation
壓縮空氣站內有代表性的吸氣位置。
注1:對于封閉房間內的壓縮空氣站,標準吸氣位置處于環境空氣進入站房的位置,如外墻開口處等。
注2:對于敞開式站房或進氣濾清器設在站房外的,其位置為能讓空氣首先進入空氣濾清器這類附件的空間位置。
3.5
壓縮空氣站吸氣溫度 inlettemperatureofacompressedairstation
壓縮空氣站(3.3)在標準吸氣位置的氣體全溫度。
3.6
壓縮空氣站吸氣壓力 inletpressureofacompressedairstation
壓縮空氣站(3.3)在標準吸氣位置的氣體全壓力。
3.7
壓縮空氣站用電單耗 specificelectricalenergyconsumptionofacompressedairstation
壓縮空氣站(3.3)每輸出單位體積壓縮空氣(標準吸氣位置狀態)所消耗的電能。
3.8
熱能回收利用率 heatrecoveryrate
壓縮空氣站(3.3)回收利用的熱量與所消耗的電能之比。注:回收利用熱量不包括在壓縮空氣站系統內部利用的熱量。
3.9
壓縮空氣站額定負荷氣量 ratedloadflowrateofacompressedairstation
用戶向壓縮空氣站(3.3)設計提出的額定需求最大供氣流量。
3.10

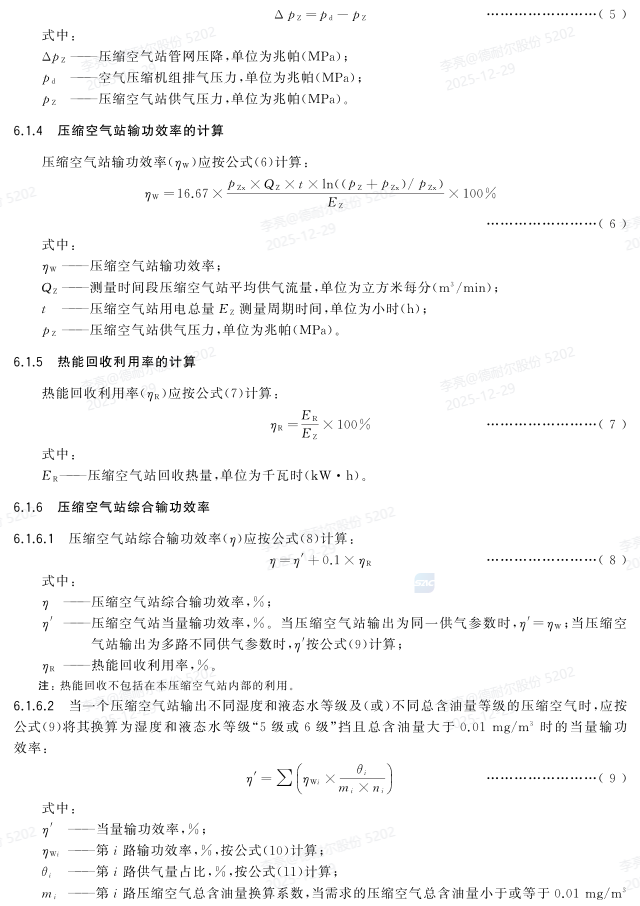

壓縮空氣站輸功效率 outputworkefficiencyofacompressedairstation
壓縮空氣站(3.3)輸出壓縮空氣中具有的有效能與其生產壓縮空氣所消耗的電能之比。注:壓縮空氣有效能為以相對實際環境大氣狀態為基準,壓縮空氣所具有的及潛在的做功能力。
3.11

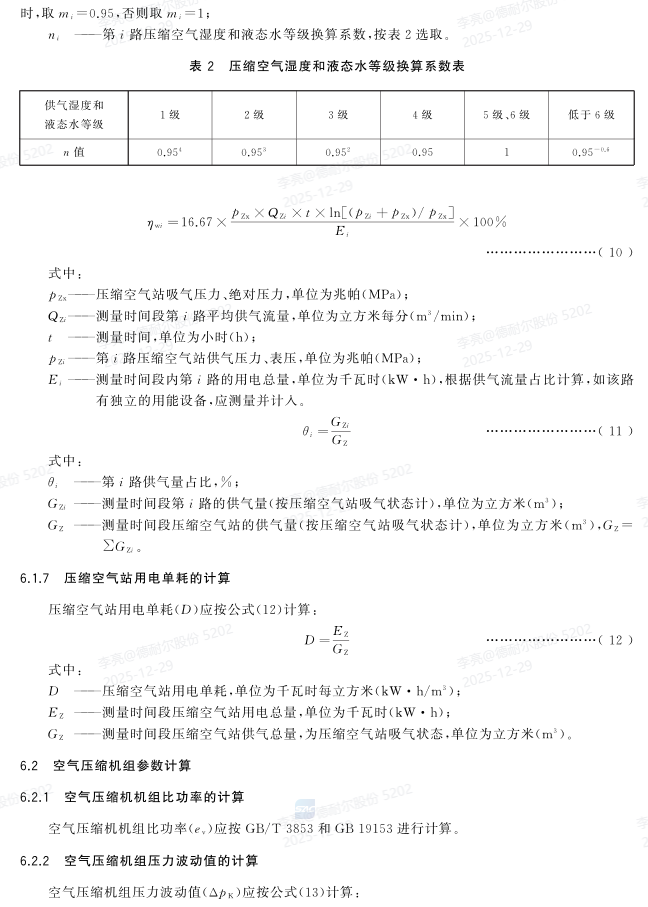

壓縮空氣站綜合輸功效率 overallworkefficiencyofacompressedairstation
綜合壓縮空氣站(3.3)熱能回收利用、供氣參數(壓縮空氣總含油量和濕度)因素?fù)Q算后的壓縮空氣站輸功效率(3.10)。
4 監測要求
4.1 節能監測檢查項目
4.1.1 空氣壓縮機組及供氣系統運行狀態正常、系統配置合理。檢查包括以下內容:
a) 查看系統、設備配置是否合理,運行是否正常,使用是否合理;
b) 查看空氣壓縮機組、干燥器設備、過濾器、水分離器及供氣系統是否安裝完好;是否是國家明令的淘汰產品;
c) 空氣壓縮機組及壓縮空氣站應有完整的設備臺賬、運行記錄、檢修和改造記錄等技術檔案,保存時間應不少于五年;其中空氣壓縮機組大修以后 應 按 GB/T3853、GB/T25630 進 行 測試,壓縮空氣干燥器大修以后應按 GB/T10893.1進行測試。
4.1.2 壓縮空氣站房?jī)?nèi)通風良好,壓縮機吸氣口應安裝在背陽、無熱源的場所。供氣系統不應有明顯破損和泄漏。
4.1.3 壓縮空氣輸送管網應根據生產工藝需求,確定管材和管道尺寸,合理布置,盡可能減少輸送壓力損失。
4.2 節能監測測試項目
4.2.1 壓縮空氣站節能監測測試包括:
a) 壓縮空氣站輸功效率;b) 壓縮空氣站用電單耗;
c) 壓縮空氣站平均供氣流量;d) 壓縮空氣站管網壓降;
e) 熱能回收利用率(適用時);f) 壓縮空氣站平均供氣壓力;g) 壓縮空氣壓力露點;
h) 壓縮空氣含油量(必要時)。
4.2.2 空氣壓縮機組節能監測測試包括:
a) 空氣壓縮機機組比功率;
b) 空氣壓縮機組排氣壓力波動值。

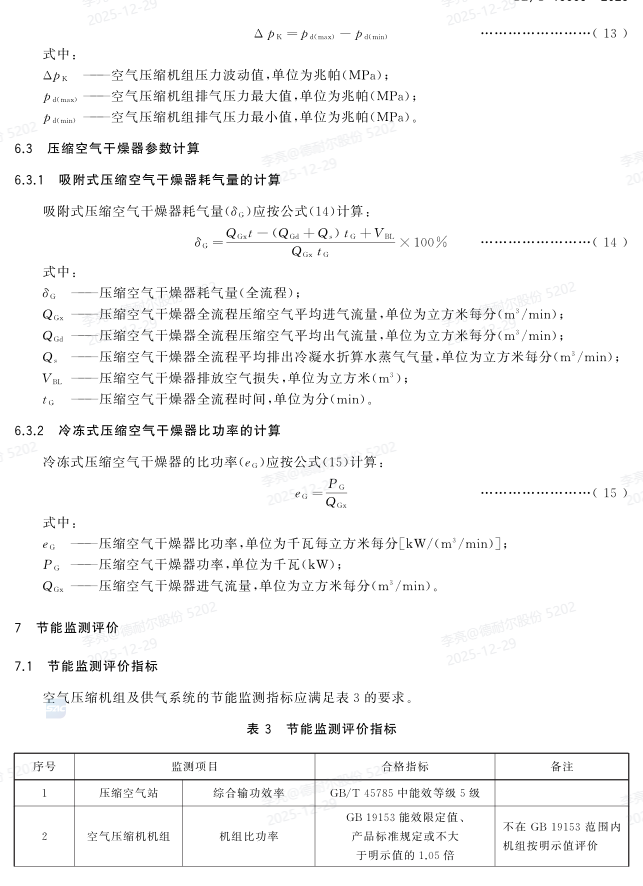

4.2.3 壓縮空氣干燥器節能監測測試包括:
a) 壓縮空氣壓力露點;
b) 壓縮空氣干燥器耗氣量(適用于吸附式);c) 壓縮空氣干燥器比功率(適用于冷凍式);d) 壓縮空氣干燥器耗電量;
e) 壓縮空氣干燥器壓降。
4.2.4 壓縮空氣過濾器節能監測測試包括:過濾器壓降。
5 監測方法
5.1 基本要求
5.1.1 監測應在空氣壓縮機組及供氣系統正常運行狀態下進行。
5.1.2 壓縮空氣站能源計量器具配備應符合 GB17167和 GB50029的要求以及5.4的規定。
5.1.3 對壓縮空氣站監測時,應選擇壓縮空氣站具有代表性典型運行工況和周期測量,連續測量時間一般應不小于24h。對于負荷不穩定或需要更多監測數據的,可根據實際情況選擇更長的監測周期。5.1.4 對負荷穩定 (壓縮空氣流量變化小于5%)的空氣壓縮機組,以2h為一個監測周期;對負荷不穩定的空氣壓縮機組(或系統中干燥器切換周期較長時),以一個或幾個負荷變化周期為一個監測周期,監測周期不小于2h。
5.1.5 對于非循環式的冷凍式壓縮空氣干燥器,以2h為一個監測周期;對于循環式的冷凍式壓縮空氣干燥器,以4個循環周期為一個監測周期,最短不少于4h。對于無熱再生吸附式壓縮空氣干燥器,以2h為一個監測周期;其他吸附式壓縮空氣干燥器,以一個完整全流程周期為監測周期。
5.1.6 監測周期內應對各參數同時采樣記錄,記錄間隔時間不大于2min,以各組讀數的算術平均值作為計算值。平均壓力露點按 GB/T10893.1進行計算。
5.2 試驗方法
5.2.1 空氣壓縮機組容積流量及壓縮空氣站供氣流量測量應按 GB/T15487或 GB/T25630規定。
5.2.2 空氣壓縮機機組比功率的測量應按 GB19153和 GB/T3853規定?？諝鈮嚎s機測量機組比功率時的壓力比與規定值的最大允許偏差為±10%。
5.2.3 壓縮空氣干燥器的測試應按 GB/T10893.1的規定。
5.2.4 壓縮空氣壓力露點的測量應按 GB/T13277.3的規定。
5.2.5 壓縮空氣總含油量的測量按 GB/T13277.2和 GB/T13277.5的規定。
5.2.6 新建站和改建站需要在投入正常生產運行之前進行驗收時,應在壓縮空氣站建設及調試完成后,選擇壓縮空氣站額定負荷氣量工況和(或)部分負荷氣量工況進行測量。測量工況應符合下列規定:
a) 額定負荷氣量工況:100%額定負荷氣量;
b) 部分負荷氣量工況:按30%、50%、70%或90%額定負荷氣量的先后順序選擇一個,且供氣流
量不低于設計要求的最低氣量,并確保所有空氣壓縮機不會同時滿載運行;c) 供氣流量范圍:測量工況供氣流量±5%;
d) 供氣壓力范圍:需求供氣壓力±5%;e) 壓縮空氣站吸氣溫度范圍:5 ℃~40 ℃;
f) 測量時間:不少于2h;當配有吸附式壓縮空氣干燥器時還應不少于該干燥器實際運行工況的半周期時間。
5.3 監測參數測點布置
5.3.1 壓縮空氣站監測參數
壓縮空氣站的監測參數應按以下規定的測點測量:
a) 壓縮空氣站吸氣溫度(TZx),測點在壓縮空氣站標準吸氣位置;

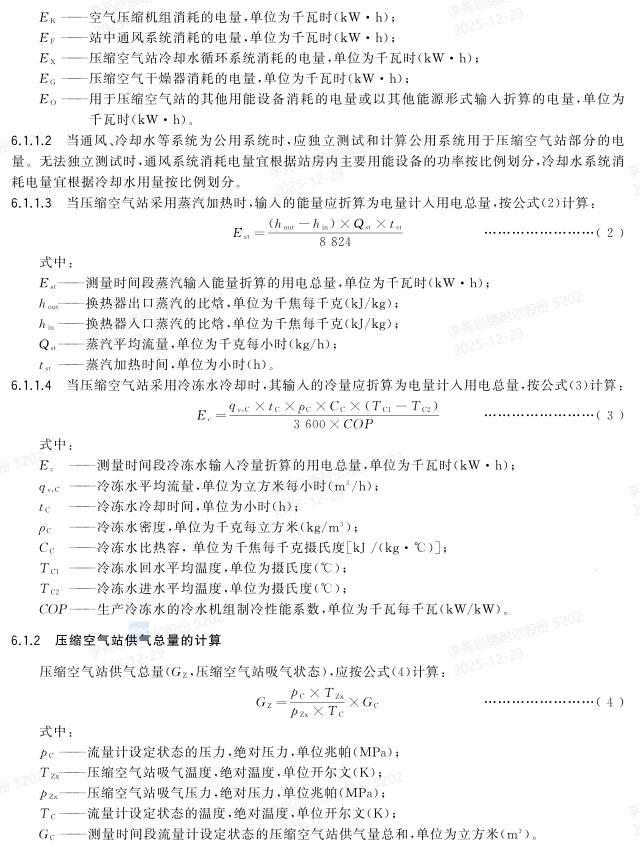

b) 壓縮空氣站吸氣壓力(pZx,絕對壓力),測點在壓縮空氣站標準吸氣位置;c) 壓縮空氣站平均供氣流量(QZ),測點在壓縮空氣站供氣出口位置;

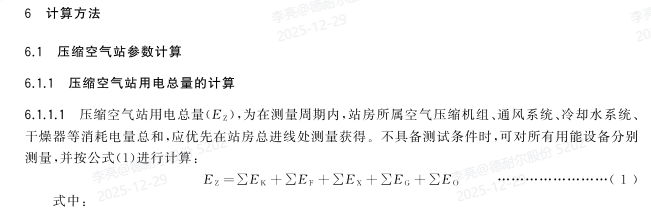

d) 壓縮空氣站用電總量(EZ),測點在壓縮空氣站總電源進線處;
e) 壓縮空氣站平均供氣壓力(pZ),測點在壓縮空氣站供氣出口位置;f) 壓縮空氣壓力露點和總含油量,測點在壓縮空氣站供氣出口位置;g) 熱能回收量(ER),測點在壓縮空氣站熱能輸出處。
5.3.2 空氣壓縮機組監測參數
空氣壓縮機組的監測參數應在以下規定的測點測量。
a) 空氣壓縮機吸氣溫度(Tx),測點在空氣壓縮機組標準吸氣位置。
b) 空氣壓縮機組排氣壓力,測點在空氣壓縮機組標準排氣位置。c) 空氣壓縮機組功率(PK),測點在空氣壓縮機組的電源進線處。
d) 空氣壓縮機機組實際容積流量(QK),測點通常在空氣壓縮機組出口處。下列情況時可采用吸入容積流量的測量方法:
1) 無法測試排氣容積流量時;
2) 如果泄漏的氣體量可忽略或可單獨測出,并且隨后可以從吸氣容積流量中扣除時;
3) 當吸入氣體的冷凝作用將導致可能的排氣容積流量測試不精確時;4) 采用吸入空氣測試時,測試裝置不會影響測試。
5.3.3 壓縮空氣干燥器監測參數
壓縮空氣干燥器的監測參數應在以下規定的測點測量:
a) 壓縮空氣壓力露點,測點在干燥器出口處;
b) 壓縮空氣干燥器進、出口氣量(QGx、QGd),測點在干燥器進、出口處;c) 壓縮空氣干燥器電量(EG)、功率(PG),測點在干燥器的電源進線處;
d) 壓縮空氣干燥器進、出口壓力(pGx、pGd),壓降(ΔpG),測點在干燥器進、出口處。
5.3.4 壓縮空氣過濾器監測參數
壓縮空氣過濾器進、出口壓力參數(pLx、pLd)、壓降(ΔpL),測點在過濾器進、出口處。
5.4 測量?jī)x表
使用儀表的量程應滿足電參數、溫度、壓力和流量測量等要求,儀表(含在線工作儀表)的準確度應不低于表1規定,儀表應在檢定的有效期內。
