前 言
本文件按照 GB/T1.1—2020《標準化工作導則 第1部分:標準化文件的結構和起草規則》的規定起草。
請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。本文件由中國機械工業聯合會提出。
本文件由全國壓縮機標準化技術委員會(SAC/TC145)歸口。
本文件起草單位:合肥通用機械研究院有限公司、合肥通用機電產 品 檢 測 院 有 限 公 司、阿 特 拉斯·科普柯(上海)貿易有限公司、浙江開山壓縮機有限公司、復盛實業(上海)有限公司、寧波鮑斯能源裝備股份有限公司、上海優耐特斯壓縮機有限公司、愛景智能裝備(無錫)有限公司、杭州哲達科技股份有限公司、廈門東亞機械工業股份有限公司、蘇州強時壓縮機有限公司、廣東葆德科技有限公司、英格索蘭技術研發(上海)有限公司、豐電科技集團股份有限公司、廣東蘑菇物聯科技有限公司、卡奧斯能源科技有限公司、上海斯可絡壓縮機有限公司、杭州日盛凈化設備有限公司、薩震壓縮機(上海)有限公司、神鋼壓縮機制造(上海)有限公司、無錫錫壓壓縮機有限公司、德耐爾能源裝備有限公司、復盛易利達(上海)壓縮機有限公司、馬鞍山賽力文機械有限公司、深圳氣佬板節能技術有限公司、山東豪邁機械制造有限公司、寧波德曼壓縮機有限公司、中國通用機械工業協會、寧波市節能協會、國網浙江綜合能源服務有限公司、合肥科邁捷智能傳感技術有限公司、中控技術股份有限公司、福建伊普思實業有限公司、廣東凌宇能源裝備有限公司、上海漢鐘精機股份有限公司、上海申行健壓縮機有限公司、安徽開泓智能制造有限公司。
本文件主要起 草 人:鮑洋洋、孫曉明、李金榮、田旭東、揭政義、余悅、張炯焱、呂詔凌、謝日生、麻劍鋒、韓文浩、徐軍、葉才亮、林麗華、白俊鋼、薛明、沈國輝、柴紀強、高寶華、李金祿、章濤、程紅星、吳振光、吳霞俊、趙迎普、褚毅、胡慶玉、王立水、曹玉佩、岑 煥 軍、隋 斌、胡 長 興、張 旭、顧 宇、何 偉 挺、林培鋒、嚴文學、張啟華、孫申凱、洪權、陳明、駱嘉、王新勇、徐寧、王泉超、潘德茂、林思橋、楊超、羅振東、李銘文、邵凱、馬海靜、鄭沈杰、陳小林、馬寧、朱汪、趙雷、王其昌、張仁合、金國鋒、郭華橋、任芳、高標、葉寒生、王亞軍、周坤、金巍、王桂榮、夏青、沈天昱、高建。
引 言
壓縮空氣站(空氣壓縮機系統)是現代工廠的基礎設施,包括空氣壓縮機組、壓縮空氣凈化設備、控制系統、熱回收系統和管網等,生產的壓縮空氣是現代工業的主要?jiǎng)恿χ?廣泛應用于國民經濟各個領域。目前,我國壓縮空氣站整體運行效率較低,缺少系統能源效率量化評價的指標和方法。為響應并落實政策要求,推動壓縮機這一重點用能設備從單體節能向全流程、系統節能轉變,引導行業設備更新、提升系統能效,特制定本文件。
本文件規定了在役運行、新建驗收/改建驗收的壓縮空氣站的能源績效評價,包括對能效水平、能源效率和能源效益的評價,給出基于測量能源轉換效率的評價指標及取值規則、能效等級。本文件的能源績效真實反映壓縮空氣站實際運行水平,有助于壓縮空氣站的生產企業、設計單位、用能單位和節能服務商確立節能目標,指導壓縮空氣站運行能效對標管理,確定能效水平、發現節能空間、計算節能效益,開展節能監測、能源評估、綠色制造評價、節能管理等活動,從而促進壓縮空氣站的持續優化和能效提升。
壓縮空氣站能源績效評價
1 范圍
本文件規定了壓縮空氣站能源績效評價的評價對象及邊界、總體要求、評價指標體系及取值規則,描述了相應的評價方法,規定了評價流程和評價結果形成規則。
本文件適用于由電動機驅動、排氣壓力為0.25 MPa~1.6 MPa空氣壓縮機組成的、供氣流量不小于4m3/min且總運行功率不小于37kW 的壓縮空氣站能源績效評價活動。
2 規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中,注日期的引用文件,僅該日期對應的版本適用于本文件;不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB/T3853 容積式壓縮機 驗收試驗
GB/T4975 容積式壓縮機術語 總則
GB/T5226.1 機械電氣安全 機械電氣設備 第1部分:通用技術條件
GB/T13277.1 壓縮空氣 第1部分:污染物凈化等級
GB/T16665 空氣壓縮機組及供氣系統節能監測
GB17167 用能單位能源計量器具配備和管理通則
GB18613 電動機能效限定值及能效等級
GB19153 容積式空氣壓縮機能效限定值及能效等級
GB22207 容積式空氣壓縮機 安全要求
GB30253 永磁同步電動機能效限定值及能效等級
GB30254 高壓三相籠型異步電動機能效限定值及能效等級
GB50029 壓縮空氣站設計規范
JB/T7664 壓縮空氣凈化 術語
3 術語和定義
GB/T3853、GB/T4975、GB/T13277.1、GB/T16665、GB19153、GB50029和JB/T7664界定的以及下列術語和定義適用于本文件。
3.1
壓縮空氣站 compressedairstation
空氣壓縮機系統 aircompressorsystem
所有空氣壓縮機組、壓縮空氣凈化設備、供配電系統、冷卻系統、監控系統、通風系統、熱回收系統和壓縮空氣供氣總管之前輸送壓縮空氣的管路、儲氣罐、閥門、儀表及其他所需的輔助設備所組成的總體。
3.2

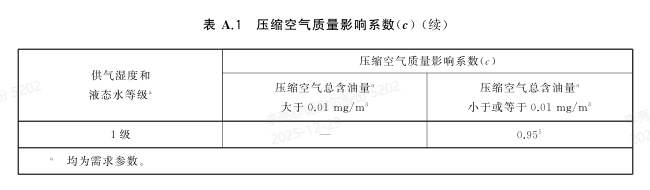

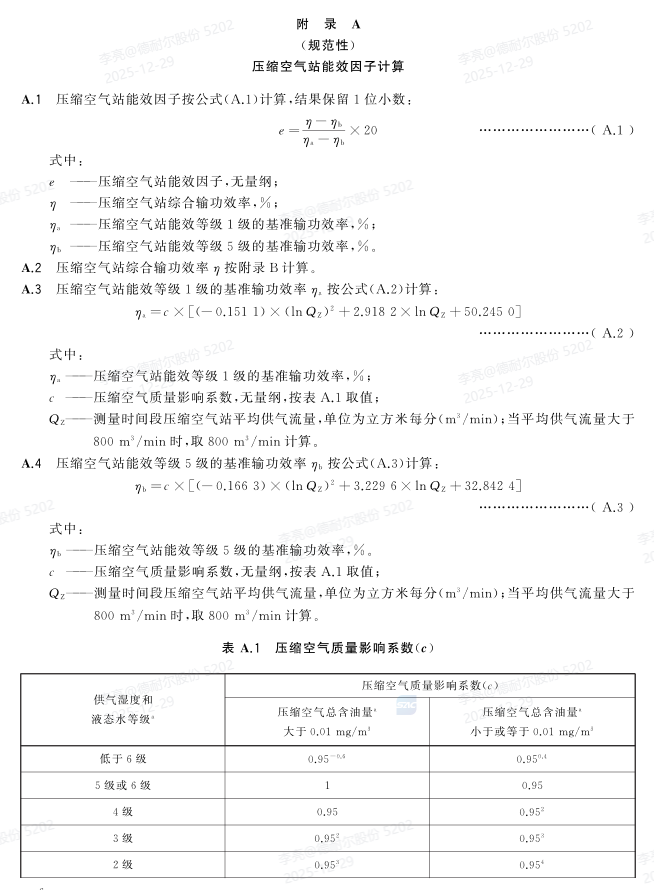

壓縮空氣站能效因子 energyefficiencyfactor
表征壓縮空氣站(3.1)能效等級的因子。
3.3
壓縮空氣站輸功效率 outputworkefficiencyofacompressedairstation
壓縮空氣站(3.1)輸出壓縮空氣中具有的有效能與其生產壓縮空氣所消耗的電能之比。注:壓縮空氣有效能為以相對實際環境大氣狀態為基準,壓縮空氣所具有的及潛在的做功能力。
3.4
壓縮空氣站綜合輸功效率 multipleworkefficiencyofacompressedairstation
綜合壓縮空氣站(3.1)熱能回收利用、供氣參數(壓縮空氣總含油量和濕度)因素?fù)Q算后的壓縮空氣站輸功效率(3.3)。
3.5
額定負荷氣量 rateddemandflowrate
使用單位向壓縮空氣站(3.1)設計提出的額定需求最大供氣流量。
4 評價對象及邊界
4.1 壓縮空氣站能源績效評價的對象為在役運行的壓縮空氣站(以下簡稱在役站)、新建驗收的壓縮空氣站(以下簡稱新建站)和改建驗收的壓縮空氣站(以下簡稱改建站)。

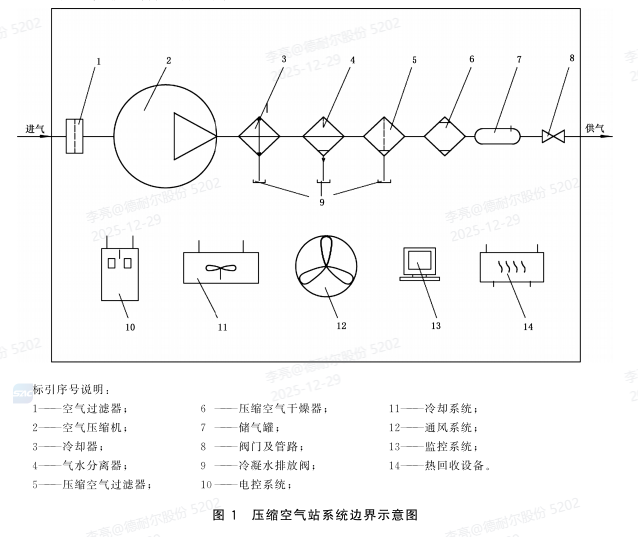

4.2 壓縮空氣站能源績效評價的系統邊界示意見圖1。
5 總體要求
5.1 壓縮空氣站設計應符合 GB50029的規定。
5.2 壓縮空氣站電氣和設備的安全性能應符合 GB50029、GB22207和 GB/T5226.1的規定。
5.3 壓縮空氣站應明確生產需求壓縮空氣的參數,供給的壓縮空氣壓力、凈化等級和容積流量應滿足要求。
注:壓縮空氣凈化等級指 GB/T13277.1規定的濕度和液態水等級、總含油量等級及顆粒等級。
5.4 壓縮空氣站中所使用的空氣壓縮機、壓縮空氣干燥器、壓縮空氣過濾器應符合產品標準的規定。5.5 壓縮空氣站中所使用的容積式空氣壓縮機能效應符合 GB19153的規定。
5.6 壓縮空氣站中所使用的電動機、永磁同步電動機及高壓三相籠型異步電動機的能效應分別符合GB18613、GB30253或 GB30254的規定。
5.7 壓縮空氣站中的所有設備及系統應保持完好狀態。
5.8 壓縮空氣站能源計量器具配備應符合 GB17167、GB50029和 GB/T16665的規定。
6 評價指標體系及取值規則

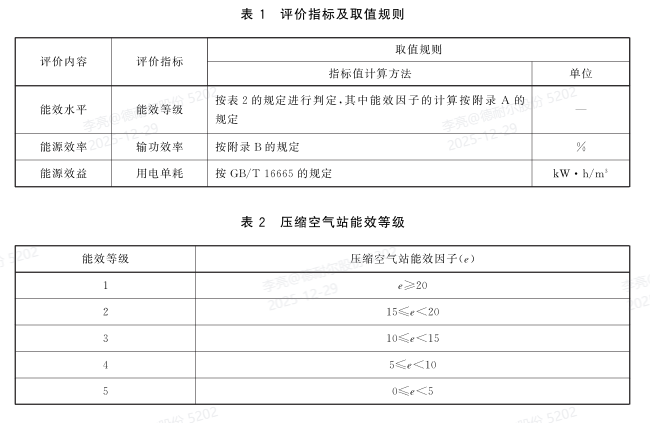

壓縮空氣站的能源績效評價包括能效水平、能源效率和能源效益,對應的評價指標及取值規則按表1的規定。
7 評價方法
7.1 壓縮空氣站能源績效評價應在壓縮空氣站正常運行狀態下進行。
7.2 當壓縮空氣站由2個及以上獨立的壓縮空氣生產系統構成時,應針對獨立系統分別進行能源績效評價。

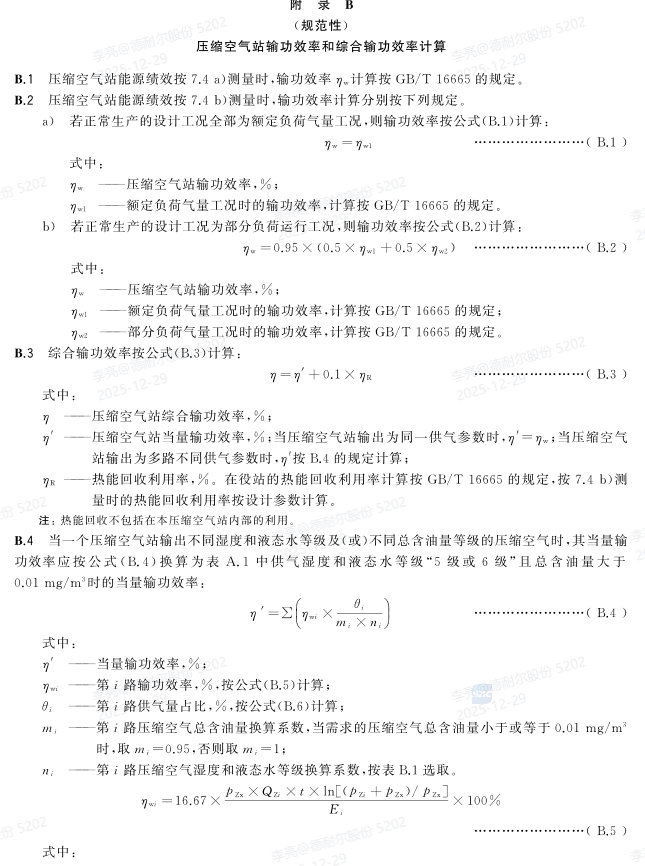

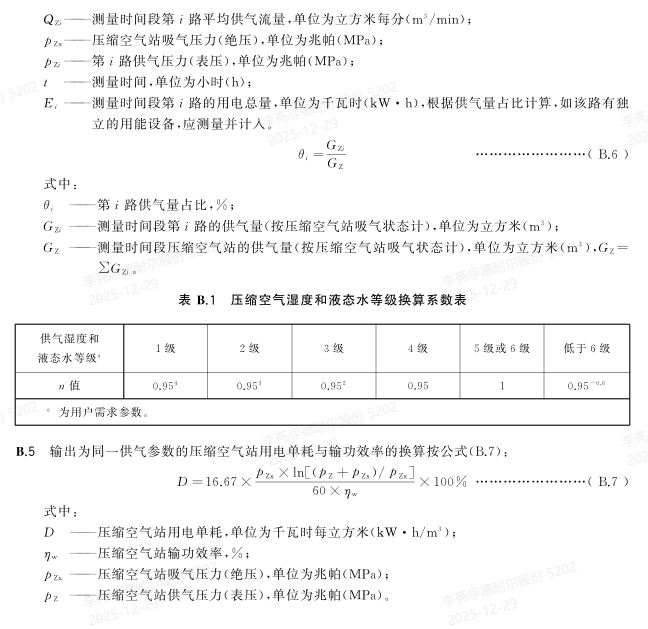

7.3 當一個壓縮空氣站輸出不同濕度和液態水等級及(或)不同總含油量等級的壓縮空氣時,應按附錄 B的規定換算后進行評價。
7.4 壓縮空氣站能源績效測量應按 GB/T16665的規定,在役站、新建站和改建站的測量應分別按下列規定。
a) 在役站的測量在使用單位正常生產狀態下進行,選取年、季、月、周、日或具有代表性的典型周期的全時間段。測量時間連續且不小于24h。
b) 新建站和改建站的測量在壓縮空氣站建設及調試完成后進行。當壓縮空氣站正常生產的設計工況全部為額定負荷氣量工況時,在額定負荷氣量工況下進行;當壓縮空氣站正常生產的設計工況有部分負荷氣量運行工況時,在額定負荷氣量工況和部分負荷運行工況下均進行。測量工況符合下列規定:
1) 額定負荷氣量工況:100%額定負荷氣量;
2) 部分負荷氣量工況:按30%、50%、70%或90%額定負荷氣量的先后順序選擇一個,且供氣流量不低于設計要求的最低氣量,并確保所有空氣壓縮機不會同時滿載運行;
3) 供氣流量范圍:測量工況供氣流量±5%;
4) 供氣壓力范圍:需求供氣壓力±5%;5) 壓縮空氣站吸氣溫度范圍:5 ℃~40 ℃;
6) 測量時間:不少于2h;當配有吸附式壓縮空氣干燥器時且不少于該干燥器實際運行工況的半周期時間。
8 評價流程

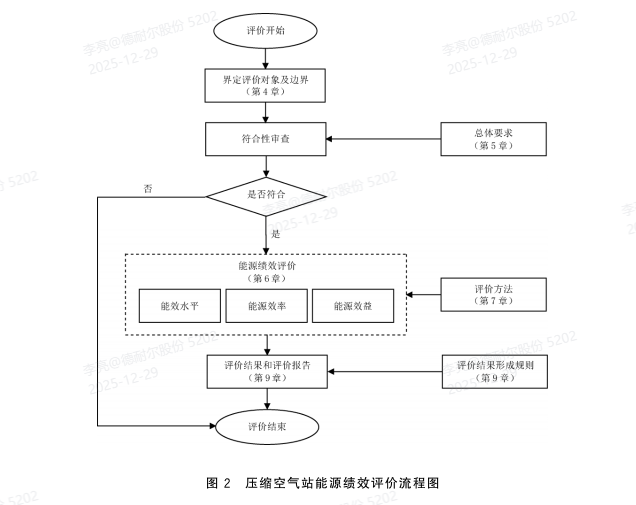

壓縮空氣站的能源績效評價流程見圖2。
9 評價結果形成規則
9.1 壓縮空氣站能效等級分為5級,其中1級能效最優。
9.2 壓縮空氣站能效等級1級為領先水平,2級為先進水平,3級為節能水平,5級為基準水平。9.3 壓縮空氣站能源績效評價應編制評價報告。評價報告的內容應包括但不限于以下內容:
———壓縮空氣站基本信息;
———壓縮空氣站評價范圍及所依據的標準;———評價時間和地點;
———評價單位及人員信息;
———評價內容,包括能效水平、能源效率及能源效益;———評價結果。
9.4 壓縮空氣站能效水平低于基準水平時應采取措施改進。
