前 言
本標準按照 GB/T1.1—2009給出的規則起草。
本標準由中國通用機械工業協會和中國通用機械工業協會壓縮機分會和氣體凈化設備分會提出。
本標準由中國通用機械工業協會歸口。
本標準負責起草單位:合肥通用機電產品檢測院有限公司、阿特拉斯 · 科普柯(上海)貿易有限公司。
本標準參加起草單位:無錫錫壓壓縮機有限公司、上海英格索蘭壓縮機有限公司、復盛實業(上海)有限公司、愛景節能科技(上海)有限公司、杭州嘉隆氣體設備有限公司、復盛易利達(上海)壓縮機有限公司、貝克歐(上海)凈化系統科技有限公司、寧波鮑斯能源裝備股份有限公司、上海斯可絡壓縮機有限公司、杭州科林愛爾氣源設備有限公司、合肥科邁捷智能傳感技術有限公司、杭州山立凈化設備股份有限公司、康佩思節能技術(上海)有限公司、深圳市格瑞拓能源科技有限公司。
本標準主要起草人:孫曉明、陳放、薛明、楊電、丁永剛、李金榮、瞿笑歡、尚勇軍、朱維吉、陳圣坤、潘柯興、沈斌、褚毅、董鵬舉、余曉多、高寶華、蔡縱、顧宇、洪川、馬山、黃瑞、金巍。
壓縮空氣站能效分級指南
1 范圍
本標準規定了工業壓縮空氣站設備和系統要求、運行要求、能效分級、檢測方法及綜合評價。
本標準適用于 三 相 交 流 電 源,電 壓 不 超 過 10kV,由 電 動 機 驅 動、單 機 額 定 功 率 大 于 或 等 于18.5kW、排氣壓力在0.3MPa~1.6MPa范圍的空氣壓縮機組,供氣量大于或等于4m3/min和空氣壓縮機組總運行功率大于或等于37kW 的壓縮空氣站。排氣壓力低于0.3MPa空氣壓縮機組的壓縮空氣站,可參考本標準執行。本標準不適用于空分站和井下、洞內等特殊場所的壓縮空氣站。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文
件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。
GB/T3853 容積式壓縮機 驗收試驗
GB/T4975 容積式壓縮機術語 總則
GB/T10893.1壓縮空氣干燥器 第1部分:規范與試驗
GB/T13466 交流電氣傳動風機(泵類、空氣壓縮機)系統經濟運行通則
GB/T15487 容積式壓縮機流量測量方法
GB/T16665 空氣壓縮機組及供氣系統節能監測
GB17167 用能單位能源計量器具配備和管理通則
GB18613 中小型三相異步電動機能效限定值及能效等級
GB19153 容積式空氣壓縮機能效限定值及能效等級
GB21518 交流接觸器能效限定值及能效等級
GB22207 容積式空氣壓縮機 安全要求
GB/T25630 透平壓縮機 性能試驗規程
GB/T26967 一般用噴油單螺桿空氣壓縮機
GB/T27883 容積式空氣壓縮機系統經濟運行
GB30253 永磁同步電動機能效限定值及能效等級
GB30254 高壓三相籠型異步電動機能效限定值及能效等級
GB/T30475(所有部分) 壓縮空氣過濾器 試驗方法
GB50029 壓縮空氣站設計規范
JB/T6430 一般用噴油螺桿空氣壓縮機
JB/T7664 壓縮空氣凈化 術語
JB/T10526 一般用冷凍式壓縮空氣干燥器
JB/T10532 一般用吸附式壓縮空氣干燥器
JB/T10598 一般用干螺桿空氣壓縮機技術條件
JB/T10972 一般用變頻噴油螺桿空氣壓縮機
JB/T13346 一般用壓縮空氣過濾器
3 術語和定義
GB/T3853、GB/T 4975、GB/T 15487、GB/T 16665、GB 19153、GB/T 25630、GB 50029 和JB/T7664 界定的以及下列術語和定義適用于本文件。
3.1 壓縮空氣站 compressedairstation
所有空氣壓縮機組、壓縮空氣凈化干燥設備、儲氣罐、供配電系統、冷卻系統、監控系統、站房通風系統和壓縮空氣供氣總管之前輸送壓縮空氣的管路、閥門儀表及必需的輔助設備所組成的總體。
3.2 用電單耗 electricalpowerunitconsumptionofthecompressedairstation
壓縮空氣站每輸出單位容積壓縮空氣(空壓機組吸氣狀態)所消耗的電量。
3.3 壓縮空氣站輸功效率 outputworkefficiencyofthecompressedairstation
壓縮空氣站輸出壓縮空氣中具有的有效能與其生產壓縮空氣所消耗的電能百分比。
注:壓縮空氣有效能為以相對實際環境大氣狀態為基準,壓縮空氣所具有的及潛在的做功能力。
3.4 壓縮空氣站綜合輸功效率 multipleworkefficiencyofthecompressedairstation
壓縮空氣站能效考核等級指標,綜合壓縮空氣站回收熱能、壓縮空氣含油量和濕度(干燥程度)因素,對壓縮空氣站輸功效率的修正。
3.5 壓縮熱能 compressionheat
空氣壓縮機工作時,空氣被壓縮時所產生的熱能。
4 設備和系統要求
4.1 基本要求
4.1.1 壓縮空氣站中所使用的電氣和設備的安全、防爆性能要求應符合 GB50029、GB22207的要求。
4.1.2 壓縮空氣站中所使用的空氣壓縮機、壓縮空氣干燥器等設備的一般性能要求應符合 GB/T26967、JB/T6430、JB/T10526、JB/T10532、JB/T10598、JB/T10972的要求。
4.2 設備要求
4.2.1 對于中小型三相異步電動機、永磁同步電動機、高壓三相籠型異步電動機,其效率值應分別符合GB18613、GB30253、GB30254的規定。
4.2.2 所配用的交流接觸器,其吸持功率應符合 GB21518的規定。
4.2.3 容積式空氣壓縮機機組輸入比功率指標值應符合 GB19153的規定。
4.2.4 壓縮空氣干燥器能效指標應符合JB/T10526、JB/T10532的規定。
4.2.5 壓縮空氣過濾器能效指標應符合JB/T13346的規定。
4.3 系統要求
4.3.1 空氣壓縮機組及壓縮空氣干燥器性能參數應與供氣需求相匹配,機組控制設備應能滿足生產工況壓縮空氣氣量、露點需求變化的要求。宜配置自動控制系統,使空氣壓縮機組、壓縮空氣干燥器運行適應氣量需求變化。
4.3.2 對于生產中有不同壓力的壓縮空氣需求時,宜設置分壓供氣系統。
4.3.3 對于生產中有不同露點的壓縮空氣需求時,宜按露點不同,分別設置供氣系統。
4.3.4 設備能效值的選擇,宜選擇壽命周期成本較低方案。
4.3.5 總功率大于500kW 的壓縮空氣站宜配置實時監測系統,按照 GB17167的規定,在有關部位安裝電量、壓力、流量、露點等測量儀器儀表,監測電量、壓力、流量、露點等有關能效的參數。
5 運行要求
5.1 壓縮空氣站經濟運行應符合 GB/T13466、GB/T27883的要求。
5.2 在空氣壓縮機組運行管理中應掌握負載情況,對于長周期工作制的壓縮空氣站,按照系統效率最高的原則分配空氣壓縮機組的負載或調整機組的起停,應使效率較高的機組處于穩定和高效運行狀態。
5.3 應對壓縮空氣站電量、壓力、流量、露點等運行參數測量和記錄,數據采集周期應反映氣量變化的規律。
5.4 空氣壓縮機組不宜采取開起排放閥(或回流閥)、進氣減壓節流等調節氣量方式。
5.5 應對空氣壓縮機組、壓縮空氣干燥器、管路及閥門、儀表附件作定期泄漏檢查,保證系統供氣壓力。
5.6 宜對供氣壓力露點監測和控制調節,不宜過度干燥而消耗過多能源。
5.7 宜對各種分離、過濾裝置監測,避免壓差過大。
6 能效分級
6.1 壓縮空氣站應滿足用戶對壓縮空氣的壓力、流量、品質(壓力露點、含油量、含塵量)的要求,再進行能效分級。

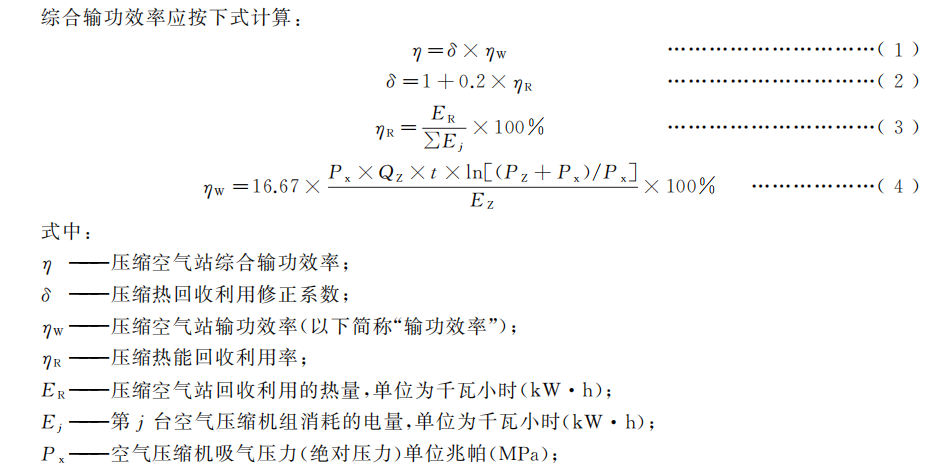

6.2 壓縮空氣站綜合輸功效率(以下簡稱:綜合輸功效率)指標用于壓縮空氣站的能效等級評價。能效分為5級,其中1級能效最優。
6.3 當壓縮空氣站輸出壓縮空氣含油量低于0.01mg/m3,能效分級按無油檔考核。
6.4 當壓縮空氣站為2個及以上獨立的生產壓縮空氣系統,應分別以獨立系統參數考核。

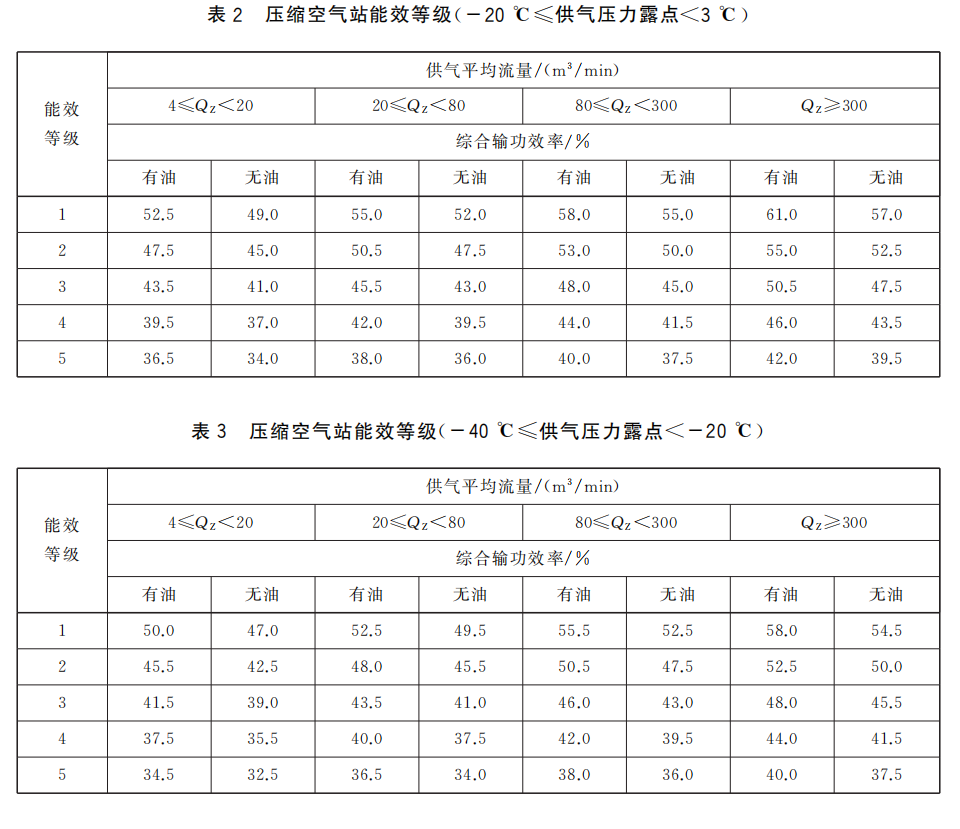

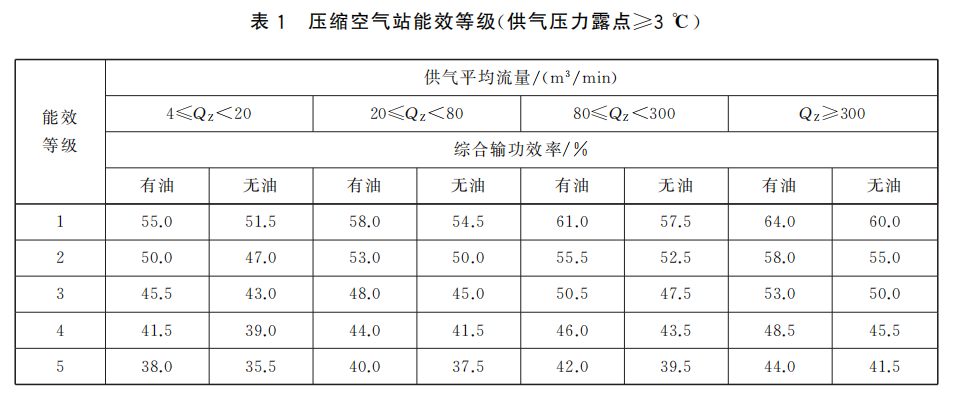

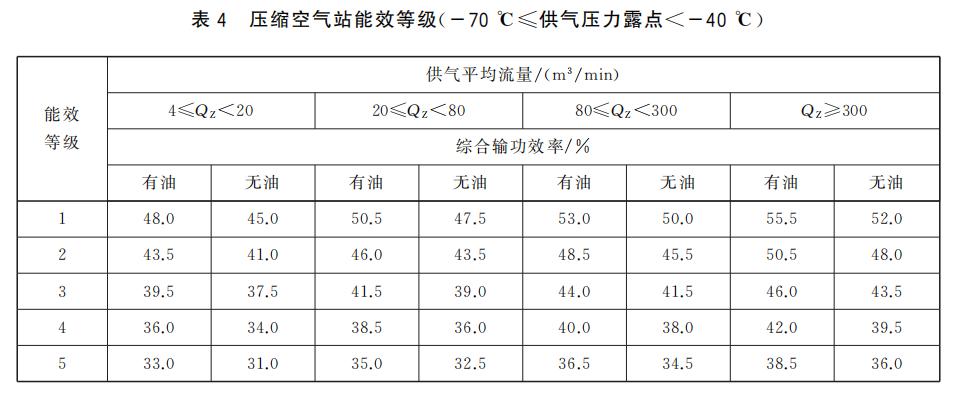

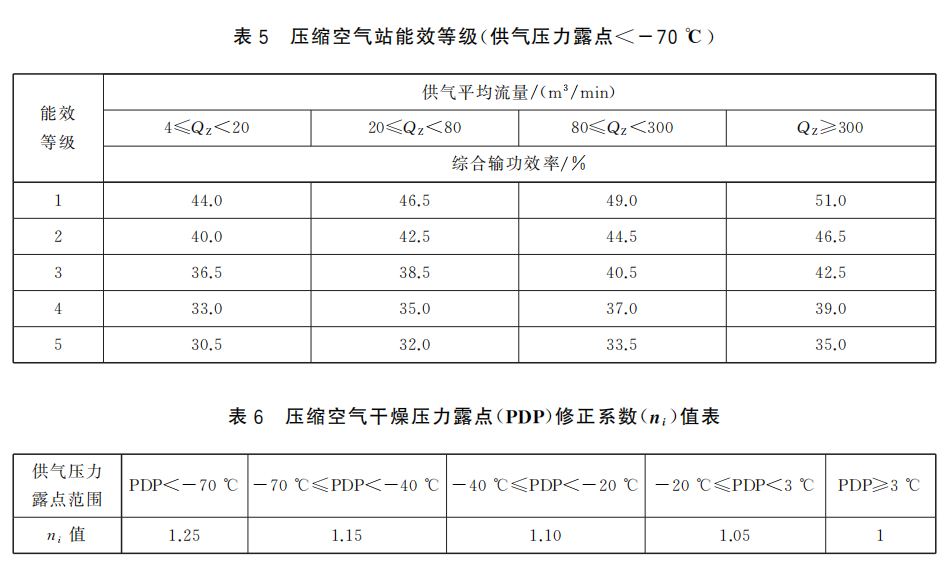

6.5 當壓縮空氣站輸出為相同參數(壓力、壓力露點、含油量)的壓縮空氣時,按表1~表5的規定對壓縮空氣站能效分級
6.6 當壓縮空氣站的同一系統輸出不同壓力露點、不同含油量品質的壓縮空氣時,應采用露點修正系數(見表6)和(或)含油修正系數,修正到一致的露點和(或)含油量壓縮空氣品質后,按表1有油檔規定,對壓縮空氣站能效分級。
7 檢測方法
7.1 能效分級檢測時,應在壓縮空氣站正常運行狀態下進行,應選擇壓縮空氣站、空氣壓縮機、干燥器設備具有代表性典型運行工況和周期測量,測量時間應不小于24h。
7.2 壓縮空氣站運行能效的測量和計算方法應符合 GB/T16665的要求。測量壓縮空氣供氣壓力、流量、壓力露點、含油量,測試點在壓縮空氣站供氣總管處,或壓縮空氣站輸出壓縮空氣管路處。
7.3 容積式空氣壓縮機組能效測試和計算方法應符合GB/T3853和 GB19153的要求;離心空氣壓縮機組測試和計算方法應符合 GB/T25630的要求。
7.4 壓縮空氣干燥器測試和計算方法應符合 GB/T10893.1的要求。
7.5 壓縮空氣過濾器測試和計算方法應符合 GB/T30475(所有部分)的要求。
8 綜合評價
8.1 壓縮空氣站的節能監測應符合 GB/T16665的要求。
8.2 用電單耗指標用于壓縮空氣站能耗比較和效益評估。注:用電單耗數值隨壓縮空氣站供氣壓力不同,會有較大變化。
8.3 綜合輸功效率指標用于壓縮空氣站的能效等級評價,按表1~表5進行綜合分當被評價項目所有事項符合要求,綜合輸功效率符合1級要求時則評為1級,其級他 。 各級類推。
8.4 如需對壓縮空氣站的設備考核時,下列參數可用作設備的能效評價:a) 機組輸入比功率用于空氣壓縮機機組能效評價;b) 干燥器比功率用于冷凍式干燥器能效評價;c) 耗氣量用于吸附式干燥器能效評價。

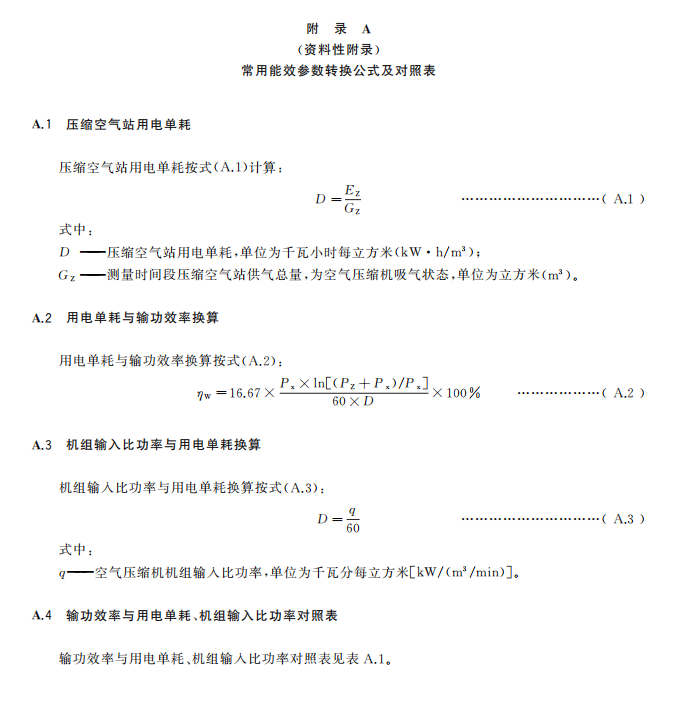

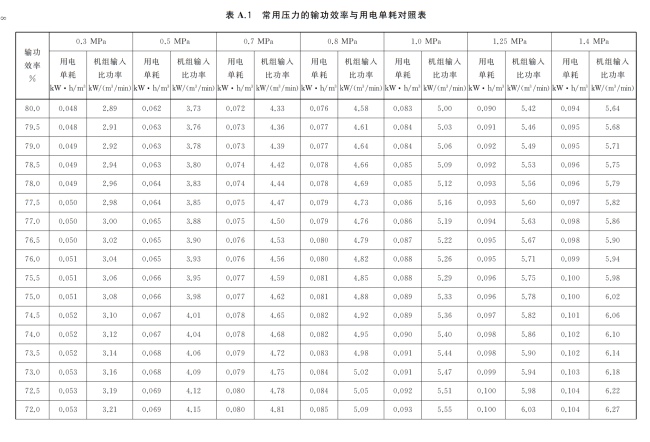

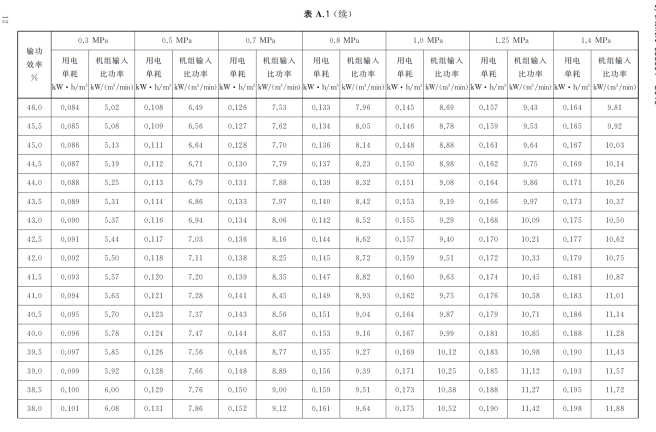

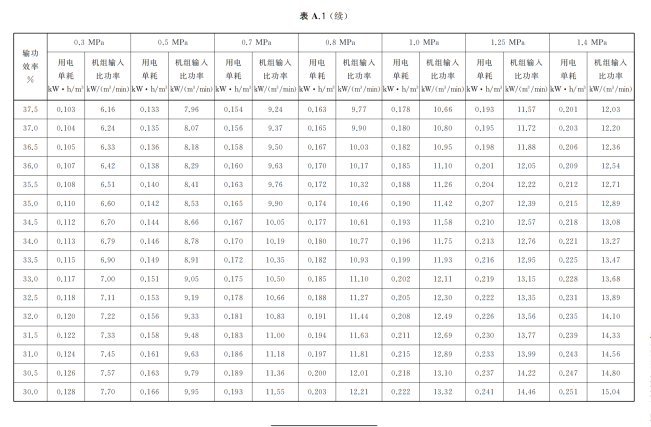

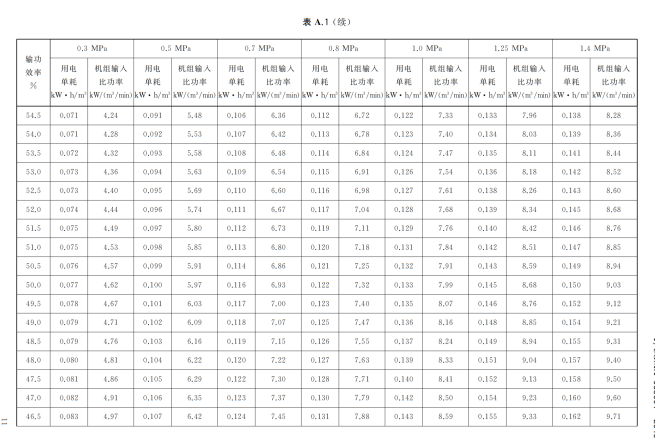

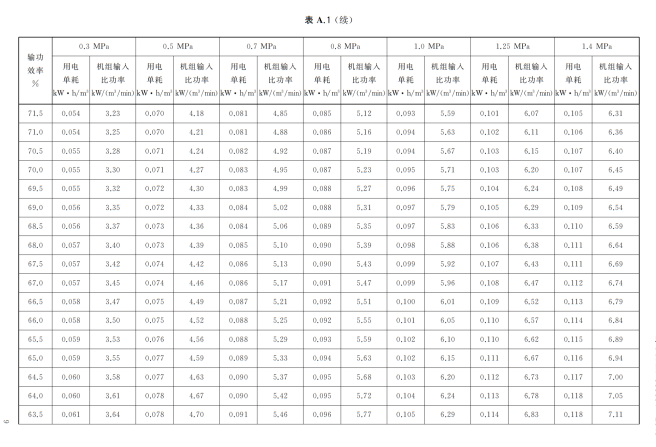

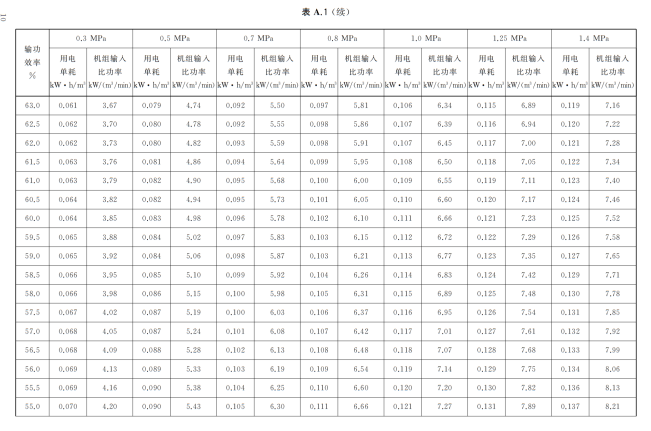

8.5 附錄 A 給出了常用能效參數轉換公式及對照表。
