前 言
本文件按照GB/T 1.1—2020《標準化工作導則 第1部分：標準化文件的結構和起草規則》的規定起草。
本文件代替GB/T 7777—2003《容積式壓縮機機械振動測量與評價》,與GB/T 7777—2003相比，除結構調整和編輯性改動外，主要技術變化如下：
——修改了范圍的表述，擴大了適用范圍(見第1章，2003年版的第1章);
——增加了GB/T 2298、GB/T 4975和JB/T 9107界定的術語適用于本文件(見第3章);
——刪除了部分術語和定義(見2003年版的2.1、2.2、2.3);
——修改了振動烈度的定義(見3.1,2003年版的2.4);
——調整了測量儀器的要求(見4.1,2003年版的第3章);
——調整了測量的測點參數(見4.2,2003年版的6.1);
——調整了運行環境要求(見4.4,2003年版的4.2);——刪除了內燃機驅動的壓縮機振動測量方法(見2003年版的4.3);
——補充了運行工況的具體要求(見4.5,2003年版的4.4);
——增加了其他影響的處理要求(見4.6);

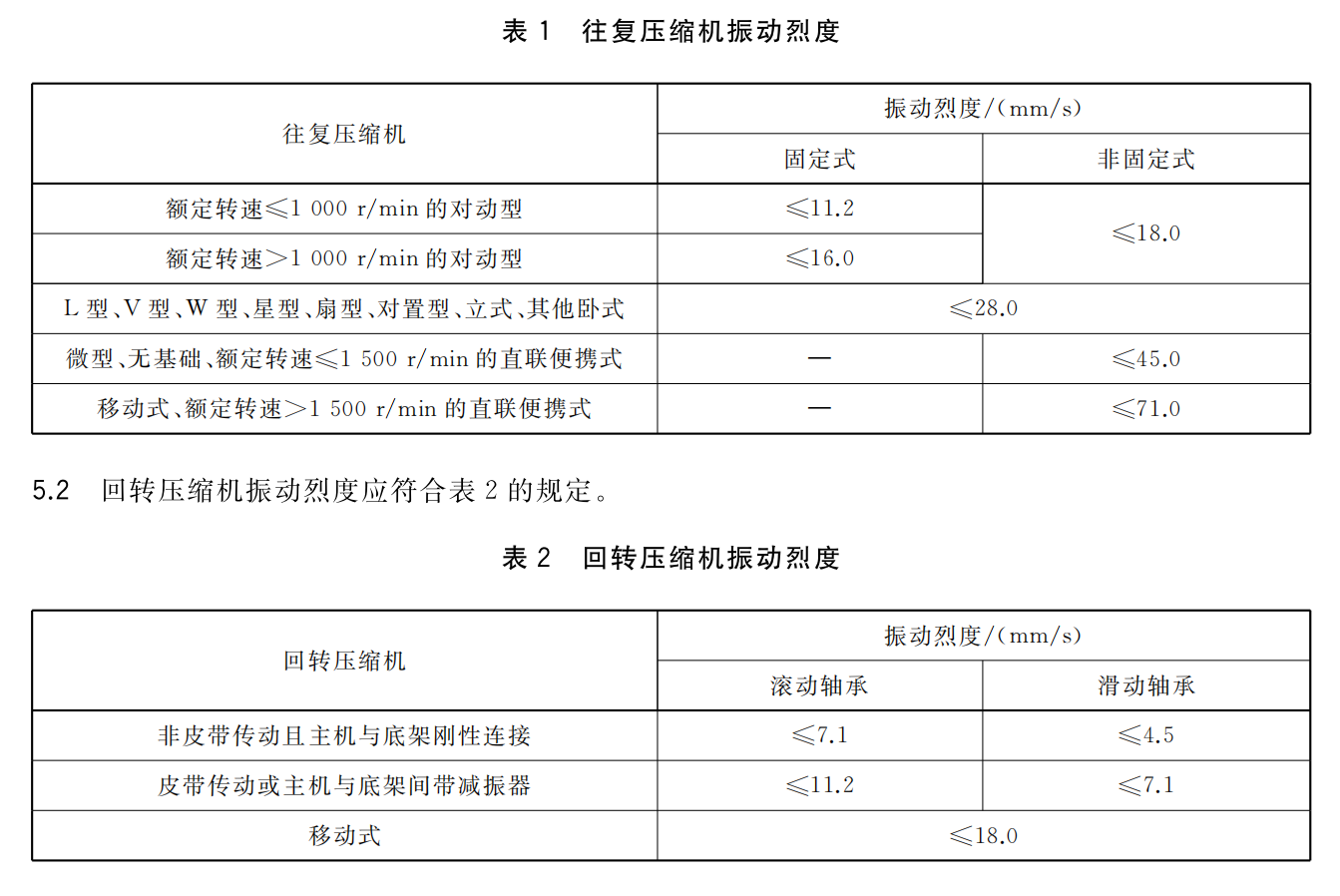

——補充了部分結構型式、調整了振動烈度評價指標(見表1、表2,2003年版的表2、表3);
——調整了振動烈度級的章節(見附錄A,2003年版的6.2)。請注意本文件的某些內容可能涉及專利。
本文件的發布機構不承擔識別專利的責任。
本文件由中國機械工業聯合會提出。本文件由全國壓縮機標準化技術委員會(SAC/TC 145)歸口。
本文件起草單位：合肥通用機械研究院有限公司、合肥通用機電產品檢測院有限公司、重慶開山流體機械有限公司、鑫磊壓縮機股份有限公司。
本文件主要起草人：鮑洋洋、李金榮、劉玉勇、葉鵬、邢志勝、王立新、袁軍、肖小萬、王晨曦、崔冬，
本文件及其所代替文件的歷次版本發布情況為：
——1987年首次發布為GB/T 7777—1987,2003年第一次修訂;
——本次為第二次修訂。
容積式壓縮機機械振動測量與評價
1 范圍
本文件規定了容積式壓縮機(以下簡稱壓縮機)機械振動的測量、評價及測量記錄內容。
本文件適用于電動機驅動的壓縮機。
其他方式驅動的壓縮機機械振動測量與評價可參照使用。
2 規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件;不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 2298機械振動、沖擊與狀態監測 詞匯
GB/T 4975容積式壓縮機術語 總則
GB/T 13824旋轉與往復式機器的機械振動 對振動烈度測量儀的要求
JB/T 9107往復壓縮機 術語
3 術語和定義
GB/T 2298、GB/T4975和JB/T9107界定的以及下列術語和定義適用于本文件。
3.1
振動烈度vibration severity
在規定的壓縮機支承和運行工況下，在壓縮機的多個不同點所測振動速度均方根值的最大值。
4 測量
4.1 測量儀器
測量儀器應符合GB/T 13824的規定。
測量儀器應能夠在至少10 Hz~1000 Hz頻率范圍內測量并直接顯示振動速度均方根值。但對于運行轉速低于600 r/min的壓縮機，測量儀器的下限頻率應達到2 Hz,
當高轉速的回轉壓縮機需要使用具有更寬頻率范圍的儀器測量時，測量儀器的頻率上限通常高于2.5倍壓縮機壓縮元件的掃氣頻率。
4.2 測量參數
測量參數應為在指定測點和測量方向上所測的振動速度均方根值。
4.3 安裝要求
4.3.1 壓縮機的安裝應符合其所執行的標準，標準無明確規定的應符合說明書或技術條件的安裝要求。
4.3.2 直聯便攜式壓縮機、微型壓縮機和移動式壓縮機等無固定基礎的壓縮機應安放在普通的堅硬地面上，其著地部位應用非彈性材料墊平墊實。
4.3.3 有固定基礎的壓縮機應安裝在符合要求的基礎上或類似基礎上，壓縮機與基礎或類似基礎的連接應牢固。
4.4 運行環境
4.4.1 壓縮機的運行環境應符合其所執行的標準，標準無明確規定的應符合說明書及技術文件的要求。
4.4.2 壓縮機的運行環境應能保證外界的振動不會影響壓縮機機械振動的測量精度。
4.4.3 若測得壓縮機的振動烈度超過限值，可對運行環境進行振動測量，以判斷其對壓縮機的振動測量是否構成影響。在壓縮機停機時，測量其安放的地面或基礎及與其相連的管道連接處的振動，振動最大點的振動速度均方根值應不大于壓縮機振動烈度的10%。否則，需要調整運行環境至符合本文件要求。
4.5 運行工況
壓縮機的機械振動測量應在壓縮機處于規定工況條件下連續穩定運行時進行。相對規定工況，壓縮機的轉速允許偏差應不大于士4%,壓力比允許偏差應不大于士5%。對于非大氣吸氣的壓縮機，一級吸氣壓力允許偏差應不大于±10%.
4.6 其他影響
由于氣體條件、共振、管道、閥門、容器等的變化，導致所測振動烈度超過限值時，應分析并排查，保證上述變化不會影響壓縮機的機械振動測量結果后再進行測量。
4.7 測點與測量方向

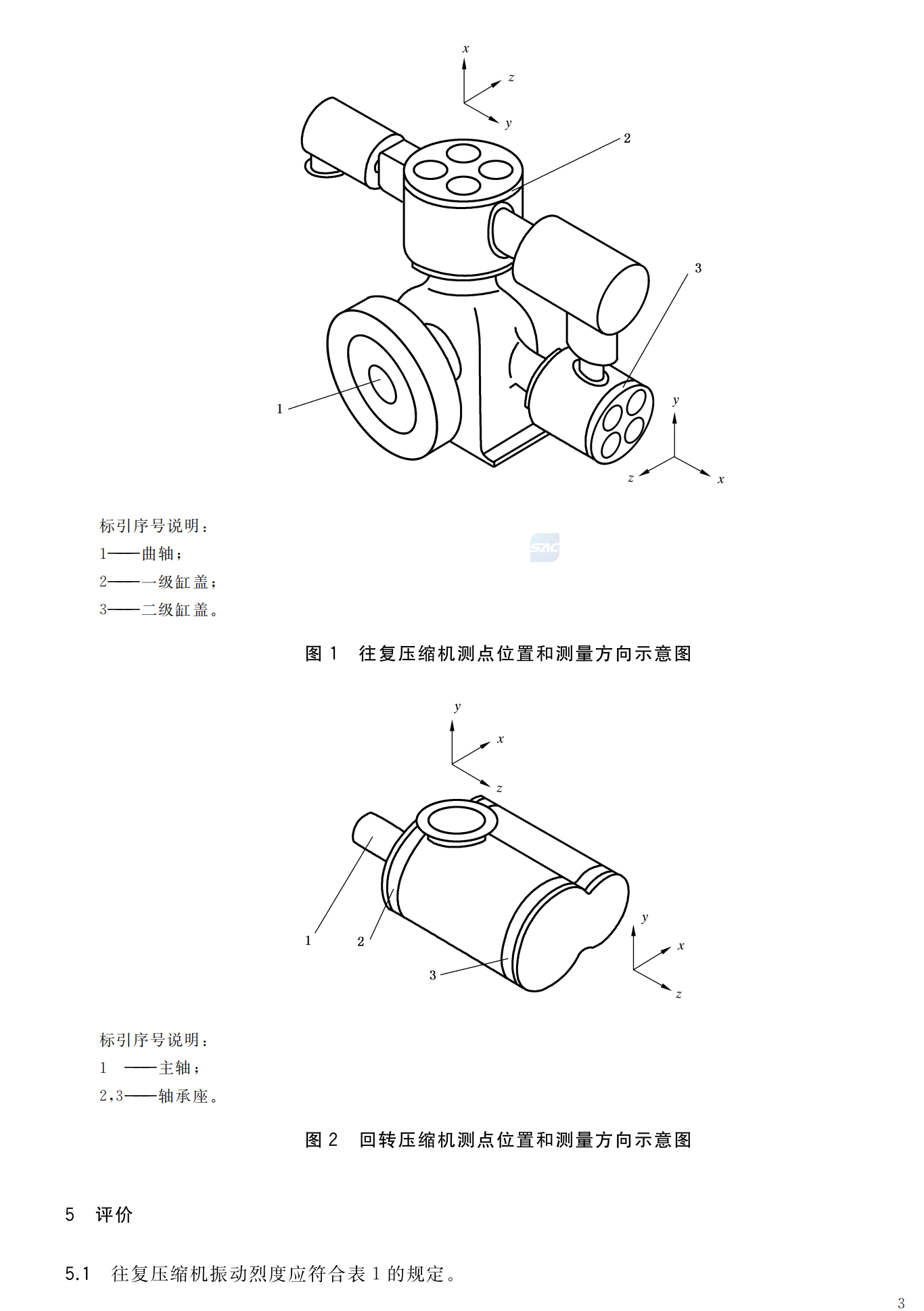

4.7.1 對于往復壓縮機，振動測點位于每只氣缸的缸蓋上，以三個相互垂直的方向進行測量，三個方向分別為往復方向(x方向),曲軸軸線方向(z方向)和垂直于前兩個方向的y方向(如圖1所示)。
4.7.2 對于回轉壓縮機，振動測點位于每只轉子兩端軸承位置，以三個相互垂直的方向進行測量，三個方向分別為轉子主軸線方向(z方向),水平方向(x方向)和垂直于前兩個方向的y方向(如圖2所示)。

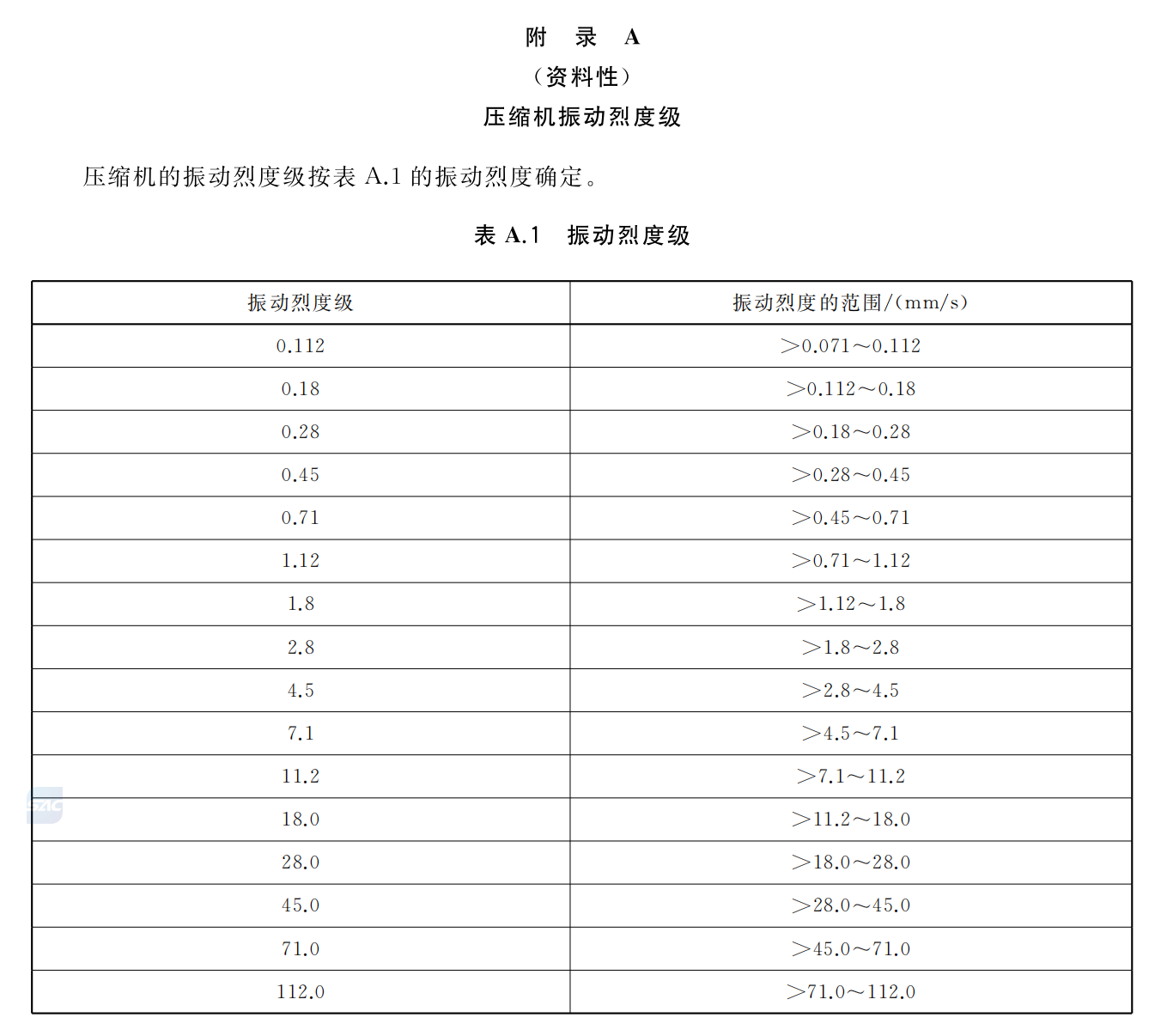

5.3 壓縮機振動烈度級的確定見附錄A。
6 測量記錄內容
6.1 被測壓縮機
記錄被測壓縮機的以下相關信息：
a)壓縮機的名稱、型號、制造廠名稱、出廠編號、額定轉速、吸氣壓力、額定排氣壓力及公稱容積流量等參數;
b)驅動電動機的型號、額定轉速和額定功率;
c)實際測量工況(轉速、一級吸氣壓力、最終排氣壓力等)。
6.2 環境條件
記錄環境溫度、相對濕度和大氣壓力等氣象條件，如有需要，記錄按4.4.3測量的環境振動條件。
6.3 測量儀器
記錄測量儀器名稱、型號、規格、精度以及校準單位和時間。
6.4 振動測量數據
記錄振動測量數據應包括以下內容：
a)測點位置示意圖，包括測點位置和方向;
b)各測點各方向振動速度均方根值;
c)上述振動速度均方根值中最大值;
d)壓縮機的振動烈度，
6.5 其他
測量人員、時間和地點等需要說明的情況。
