前 言
本標準代替GB/T 4980—1985《容積式壓縮機噪聲聲功率級的測定 工程法》和GB/T 7022一1986《容積式壓縮機噪聲聲功率級的測定 簡易法》。
本標準與GB/T 4980—1985和GB/T 7022—1986相比，主要變化如下：
——適當調整了工程法的測量環境;
——簡化了工程法需測定的量;
——刪除了環境修正值K確定方法中實際不使用的混響時間法;
——補充了壓縮機組噪聲聲壓級的測定方法。
本標準的附錄A和附錄B是規范性附錄，附錄C、附錄D和附錄E是資料性附錄。本標準由中國機械工業聯合會提出。
本標準由全國壓縮機標準化技術委員會歸口。
本標準起草單位：合肥通用機械研究所。
本標準主要起草人：陳放、潘祥、孟昭朋、肖矛、林子良。
本標準所代替標準的歷次版本發布情況為：
—GB/T 4980—1985,GB/T 7022—1986。
容積式壓縮機噪聲的測定
1 范圍
本標準規定了容積式壓縮機噪聲的測定方法。本標準正文主要規定了噪聲聲功率級測定的工程法，附錄A給出了噪聲聲功率級測定的簡易法，附錄B給出了噪聲聲壓級的測定方法。
本標準適用于包括驅動機的容積式壓縮機組(以下簡稱壓縮機組)。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本，凡是不注日期的引用文件，其最新版本適用于本標準，
GB 3102.7—1993聲學的量和單位(eqv ISO 31-7:1992)
GB/T 3241—1998倍頻程和分?jǐn)?shù)倍頻程濾波器(eqv IEC 1260:1995)
GB/T 3785—1983聲級計的電、聲性能及測試方法
GB/T 3947—1996聲學名詞術語
3 術語和定義
GB/T 3947—1996和GB 3102.7—193確立的術語和定義、量和單位的名稱及符號適用于本標準。
4 要求
4.1 測量儀器
4.1.1 概述
測量儀器應使用GB/T 3785—1983規定的1型或1型以上的聲級計，以及精度相當?shù)钠渌麥y(cè)試儀器。倍頻程濾波器應符合GB/T 3241—1998中有關條款的規定，
4.1.2 校準
每次測量前后，需用精度優于士0.5 dB的聲級校準器對測試儀器進行校準。若測量前后的兩次校準值相差超過1 dB,則測量無效，
4.2 測量環境、需測定的量和測量誤差
4.2.1 測量環境
理想的測量環境應是一個反射平面上的自由聲場，反射平面應由混凝土、瀝青或同樣堅實的其他材料構成。適合本標準的測量環境為：
a)一個反射平面上自由聲場的試驗室，如半消聲室;
b)具有上述性質的反射平面上的室外場地，在距傳聲器任一位置10m之內沒有反射物，反射平
面大小至少應超過測量表面在反射平面上的投影之外2m;
c)普通房間，要求具有上述性質的反射平面，并按5.3規定的方法確定環境修正值K,以便使測量值修正到自由聲場條件下的結果，環境修正值K應不大于2dB.
當測量環境不能滿足上述條件時，允許按附錄A規定的簡易法測定噪聲，
4.2.2 需測定的量
a)A計權聲功率級;
b)在中心頻率為125 Hz~8000Hz之間選測若干個倍頻程聲功率級。
4.2.3 測量誤差
按照本標準進行測量，A計權聲功率級的標準偏差不大于2dB。倍頻程聲功率級的標準偏差不大于表1規定的值。
4.3 壓縮機組的安裝和運轉

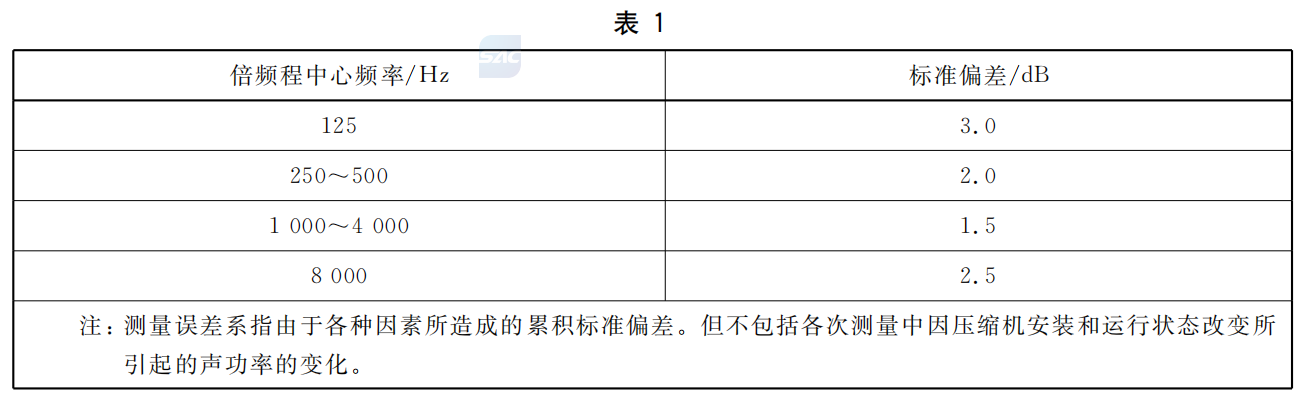

倍頻程中心頻率/Hz標準偏差/dB1253.0250~5002.01000~40001.580002.5注：測量誤差系指由于各種因素所造成的累積標準偏差。但不包括各次測量中因壓縮機安裝和運行狀態改變所引起的聲功率的變化.
4.3.1 壓縮機組的安裝
4.3.1.1壓縮機組的安裝應符合其所執行的標準，標準無明確規定的應符合說明書或技術文件的要求。
4.3.1.2對被測壓縮機組以外的設備(如最終排氣閥門、管道等),應采取適當措施，使之輻射的噪聲不影響聲功率級的測定。采取的措施可以為隔聲、貼附吸聲材料、通過管道將排氣口引到測量環境之外或通人消聲裝置等。
4.3.2 壓縮機組的運轉
壓縮機組應在額定工況下連續運轉，達到穩定狀態后進行噪聲測定。如果需要，也可在各方相互同意的其他工況條件(包括介質)下測定，但應在測定報告中說明。
4.4 基準體和測量表面
4.4.1 基準體

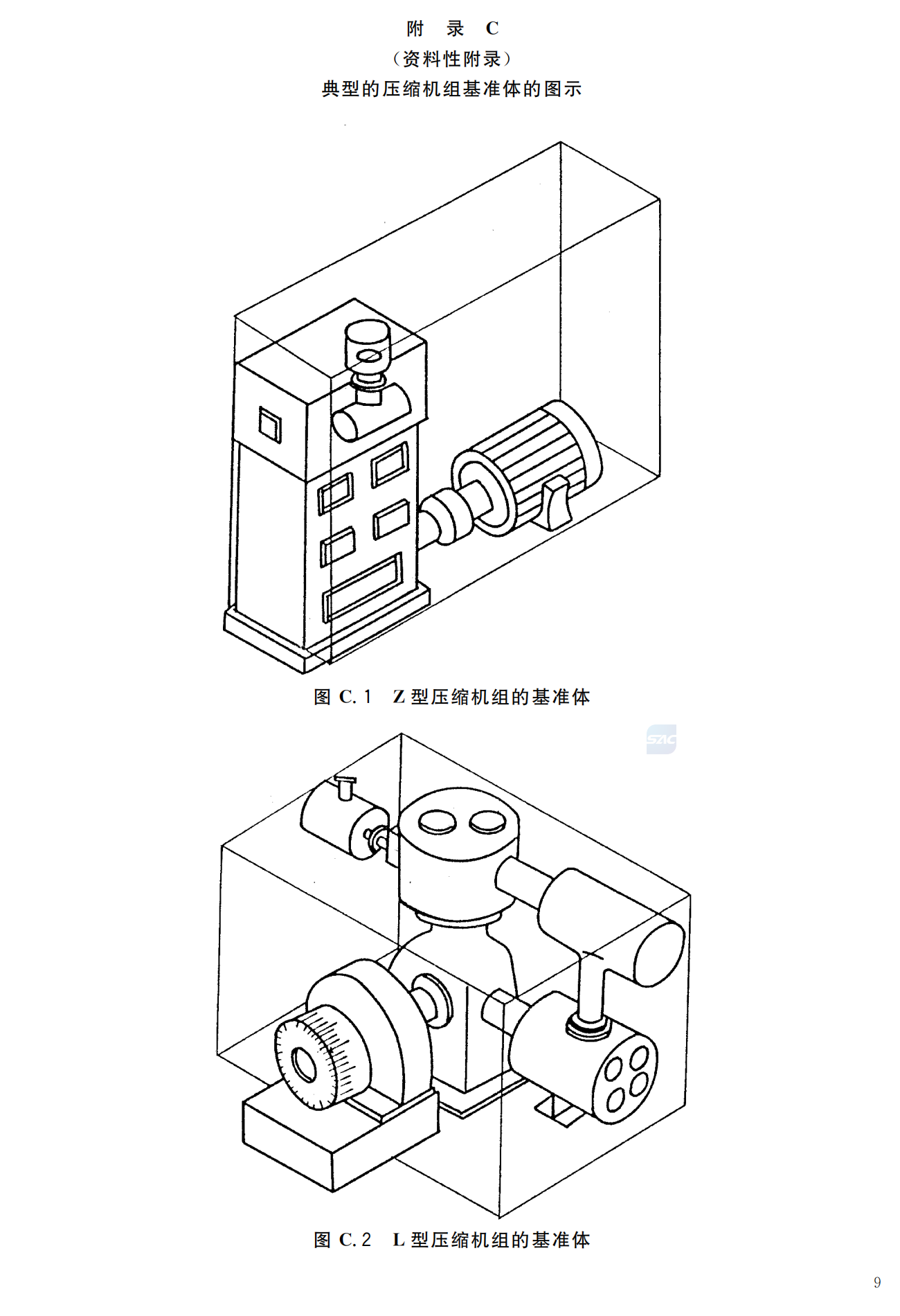

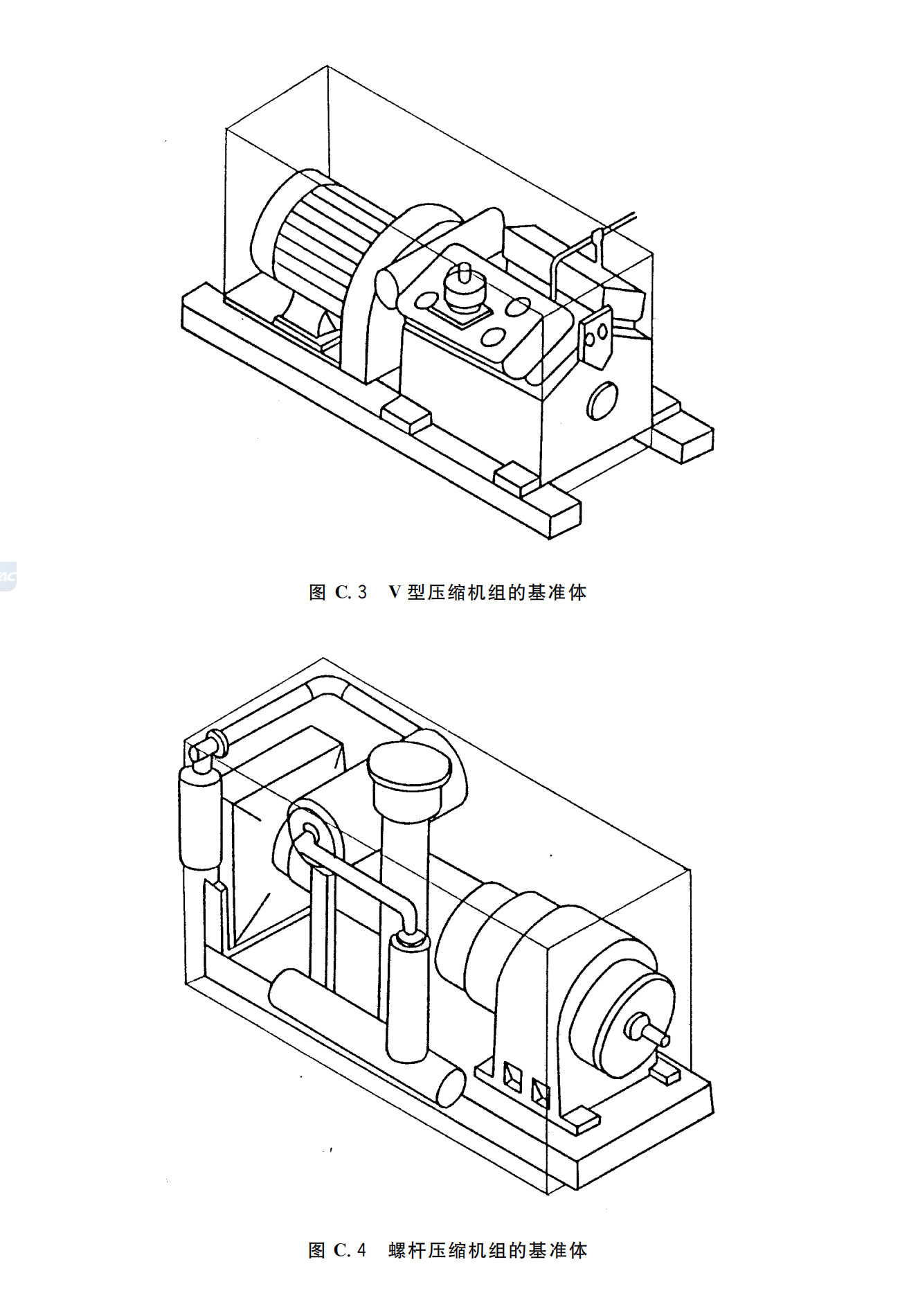

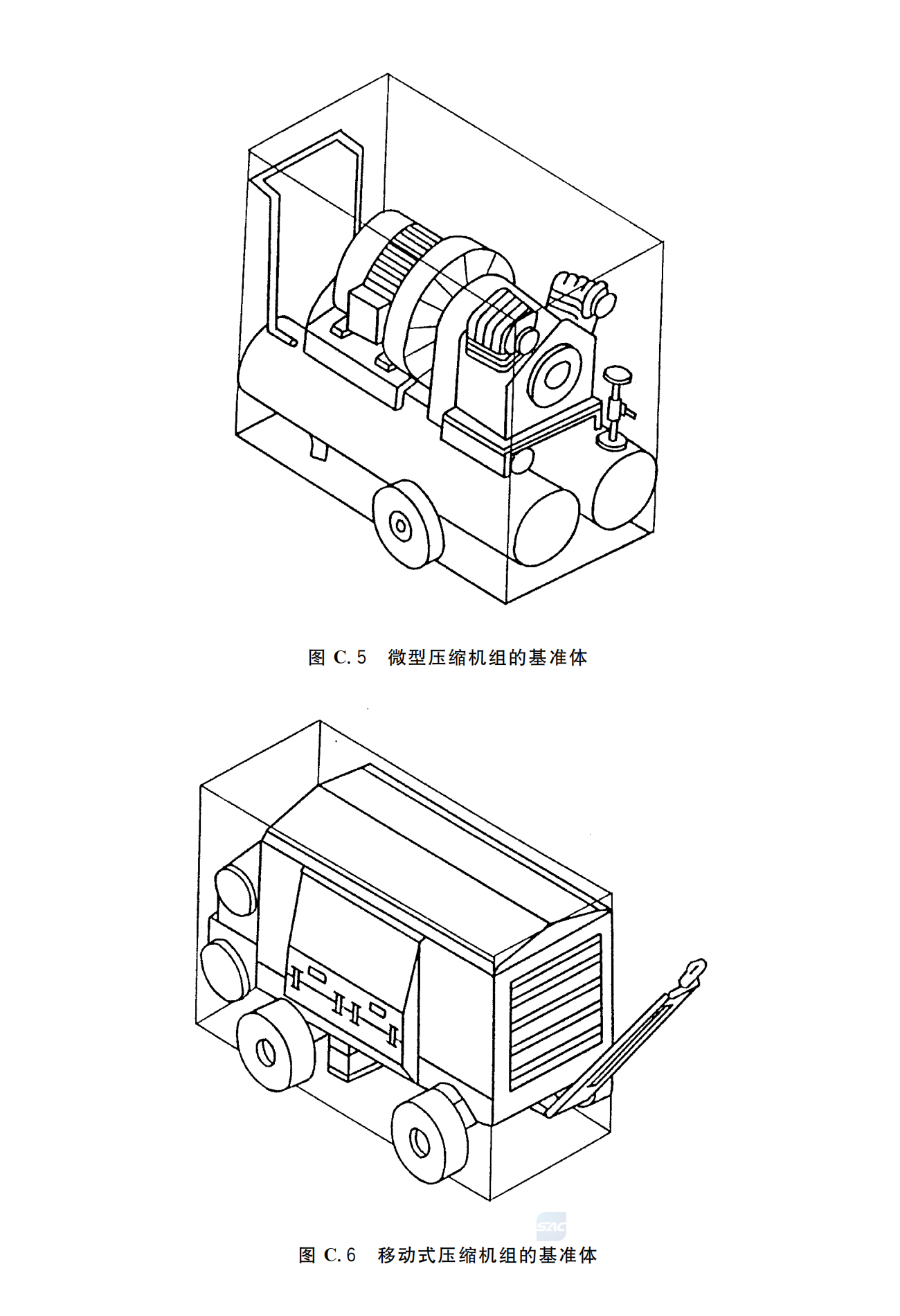

4.4.1.1為了確定測量表面和傳聲器的位置，應取一個恰好包絡被測壓縮機組(參見附錄C中的圖C.1~圖C.9)并位于反射平面上的最小矩形六面體作為基準體。確定基準體時，對壓縮機組凸出的小部件，如手柄、拉桿和連接管等這類聲功率的非主要輻射體不予考慮，而直接安裝在吸氣口上的進氣濾清消聲器則應予以考慮，

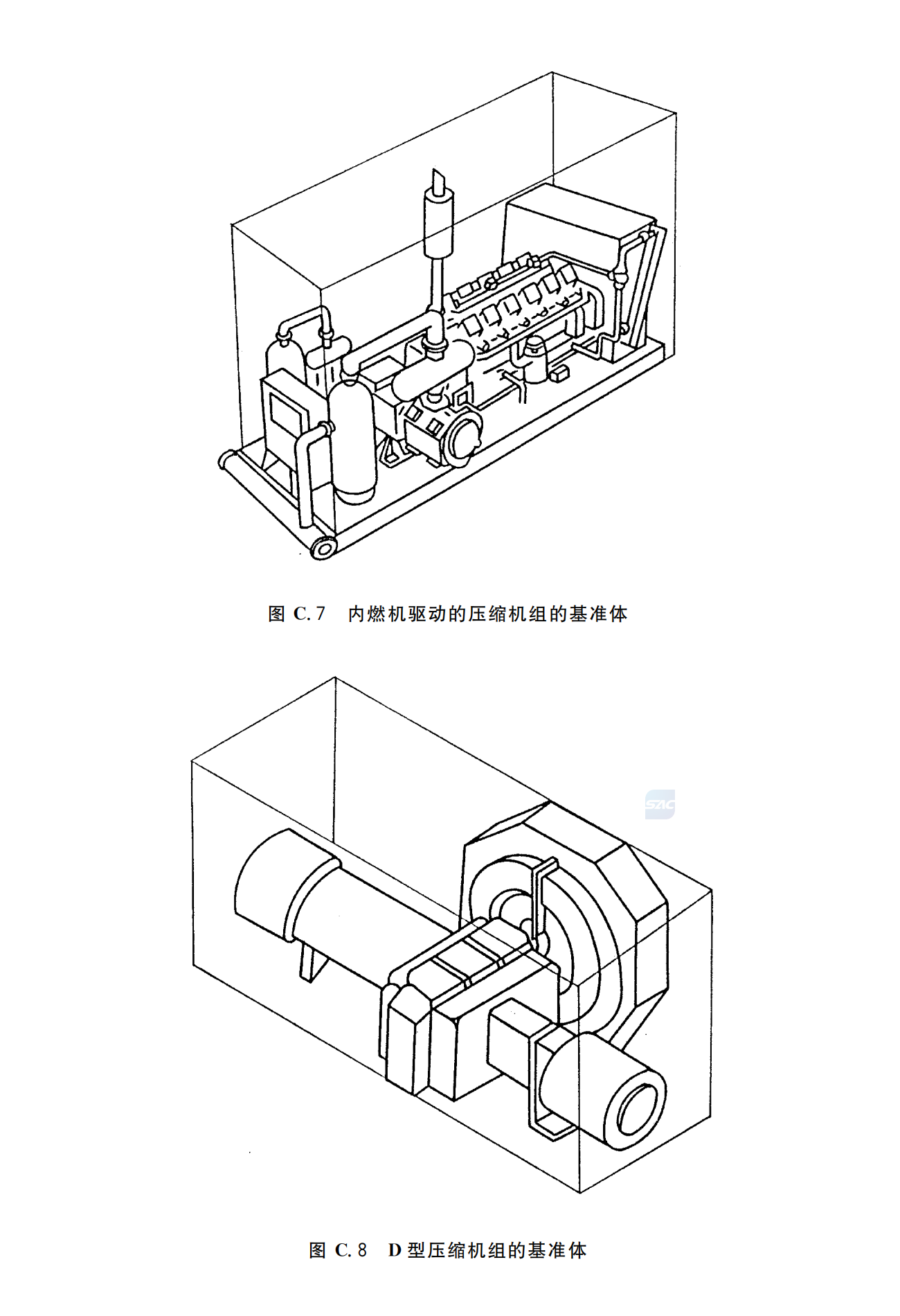

4.4.1.2對大型壓縮機組(參見圖C.7~圖C.9),基準體尺寸可由最大的部件和產生最高聲功率輻射的部件來確定，
4.4.2 測量表面
測量表面為一個位于反射平面上的與基準體幾何相似的矩形六面體表面(不包括反射平面)。各面與基準體對應面平行且相距1m。它的表面積S按下式計算：
S=4(ab+b+ac)……………………………………(1)
式中：
a、b——分別為測量面長、寬的1/2,單位為米;
c——測量面的高，單位為米。
5測定方法
5.1測點的聲壓級
5.1.1背景噪聲

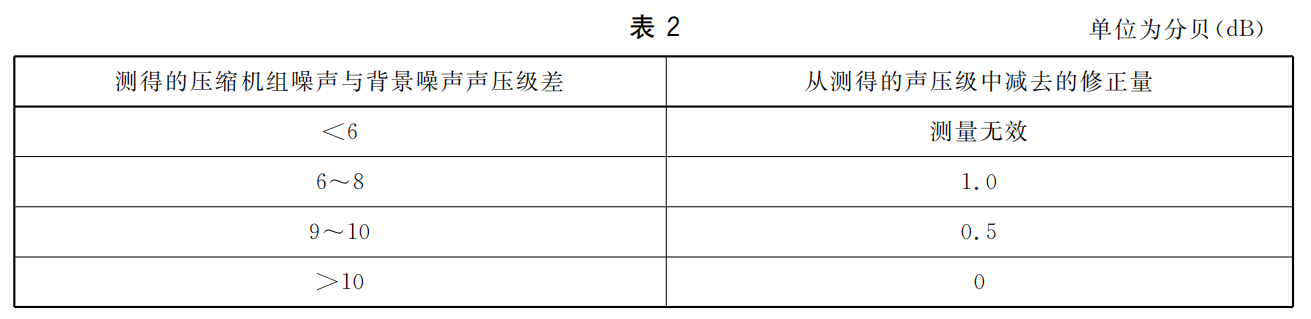

對于基準體的最大尺寸小于3m的壓縮機組應在任意一個測點上測定背景噪聲，否則應在每一個測點位置上測定背景噪聲。測得的聲壓級按表2進行修正。
5.1.2 風速
室外測量時應使用風罩，且風速應小于6m/s(相當于四級風)。
5.1.3 測點位置
5.1.3.1 概述

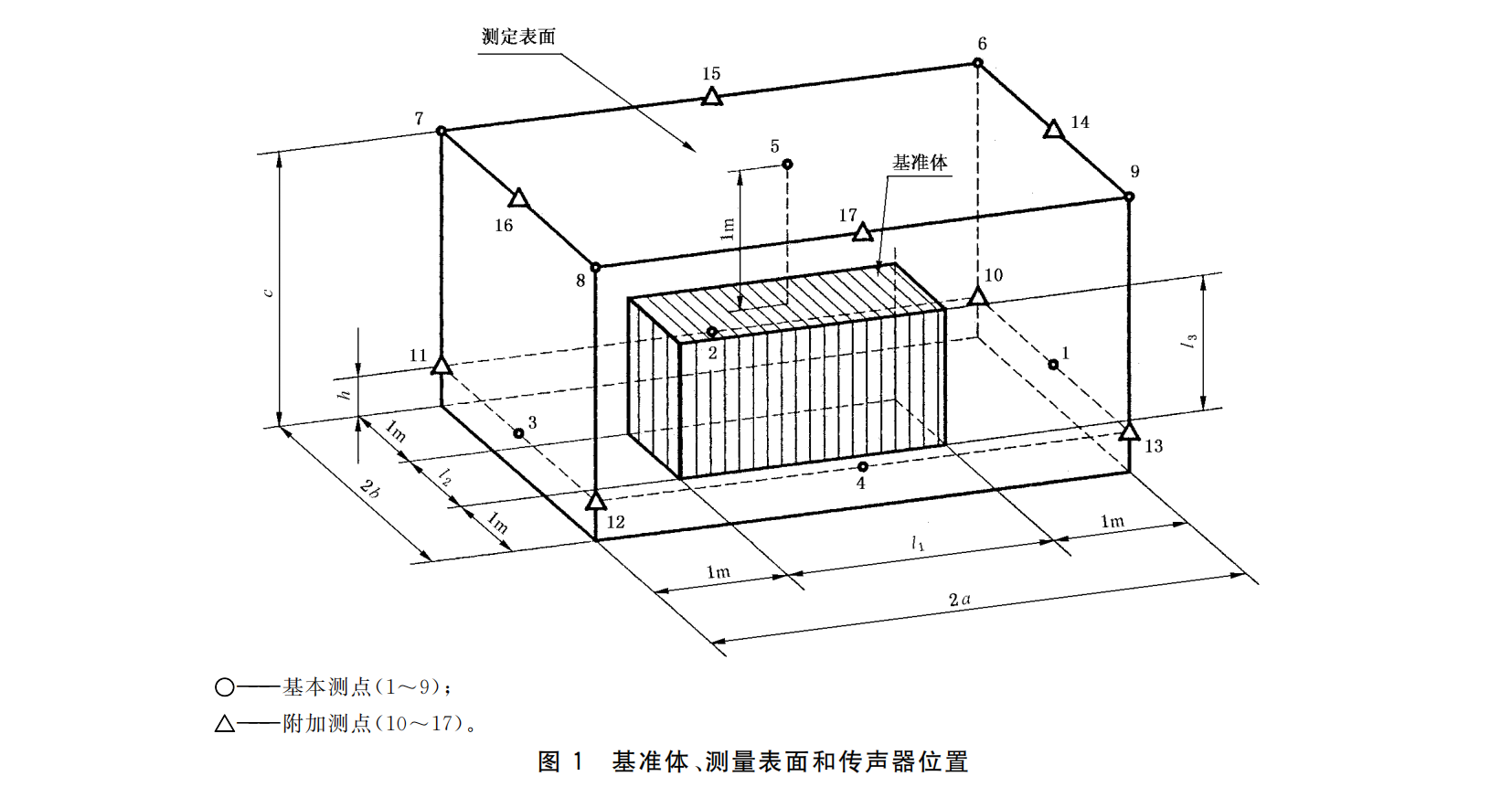

所有的測點(即傳聲器布置點)都應位于按4.4.2確定的測量表面上，測點分基本測點和附加測點(見圖1)。
5.1.3.2 基本測點
基本測點為9個。1~4點位于每個側面的中間，距反射面的高度h為基準體高度的一半，且不小于0.15m。第5點在頂面的中心，6~9點在測量表面的四個頂角上。如果某一點距排氣管小于0.5m時，應取消該測點。
5.1.3.3 附加測點
5.1.3.3.1 以下情況應附加測點：
a)在基本測點上測得的A計權聲壓級的最大和最小值之差大于9dB;
b)基準體任一尺寸(4?l?或l?)大于2m,
5.1.3.3.2 測量表面上附加測點后，測點總數由9個增加到17個。其中10~13點位于測量表面的四條垂直于反射面的棱邊上，距反射面的高度為h,14~17點位于測量表面的頂面四條邊的中點。
5.1.3.4 測點數目的減少
如果通過測量，證明用9個基本測點確定的A計權聲功率級和僅用5個測點(1~5點)確定的A計權聲功率級之差不大于1 dB,則可減少為5個測點，
5.1.4 測量
傳聲器應正對被測聲源方向，聲級計應采用“慢”時間計權特性測量。當聲級計指針擺動不大于±3dB時，取測量時的最大和最小聲壓級的平均值。A計權和中心頻率大于等于250 Hz的倍頻程觀測周期至少為10s,中心頻率為125 Hz的倍頻程，觀測周期至少為30s,
當聲級計指針擺動大于±3dB時，則：
a)應使用具有較長時間常數的模擬儀器或數字積分式聲級計進行測量;
b)對周期變化的非穩態噪聲用聲級計的“慢”時間計權特性測量，將一個周期內聲壓級及持續時
向記錄下來，計算一個周期的平均值，
5.1.5 測量環境的修正
當測量環境中有不必要的反射物存在時，則必須對測量結果加以修正，確定環境修正值K的方法見5.3,

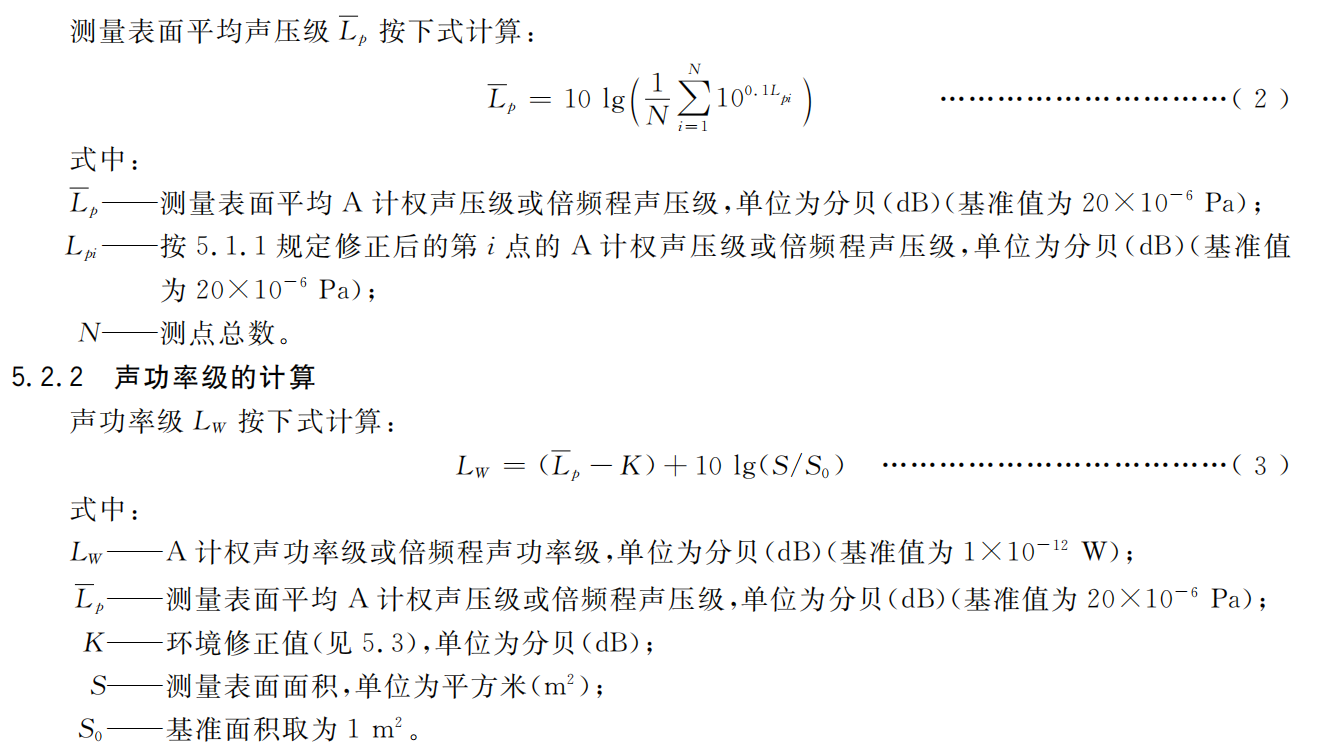

5.2 測量表面平均聲壓級和聲功率級的計算
5.2.1 表面聲壓級的計算
5.3 環境修正值K的確定
5.3.1 概述
環境修正值K可用標準聲源法確定，按該方法所確定的環境修正值K不大于2dB.
5.3.2 標準聲源法
5.3.2.1 標準聲源應放置在與被測壓縮機組相同位置的測量環境中，放置方法分為替代法和并列法兩種.
5.3.2.2 對中、小型壓縮機組和移動式壓縮機組能從測量場地移開時，使用替代法。把標準聲源放置在被測聲源相同位置的反射平面上，一般只需放置一個位置;對于長寬比大于2的壓縮機組，標準聲源應放置在四個位置上，這四個位置分別為基準體在反射平面上投影的四條矩形邊的中點上。
對大型壓縮機組或在現場測定的中型壓縮機組不能從測量場地移開時，使用并列法。把標準聲源放置在壓縮機組的基準體底部反射平面上的四條矩形邊的中點上。

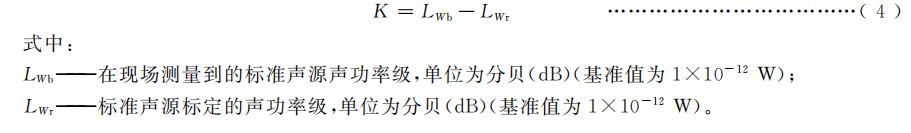

5.3.2.3 按5.1和5.2的方法測量和計算標準聲源的聲功率級(不需要環境修正項)。對于在多個位置上放置標準聲源的情況，標準聲源聲功率級的取得應對每個放置點測量，計算出測量表面的聲功率級，然后對各個放置點求對數平均值，環境修正值K由下式求得：
6 記錄內容
6.1 被測壓縮機組
a)壓縮機的型號、名稱、制造廠名、出廠編號;
b)驅動機的名稱、型號、額定轉速和額定功率;
c)壓縮機的額定工況和測試工況(轉速、吸、排氣壓力和容積流量等)。
6.2 聲學環境
記錄反射面情況并繪制聲源位置示意圖。室內測量應記錄有關測試室的體積、總表面積及房間的聲學處理情況，并注明墻面至最近的測點間距離;室外測量應記錄風速等.
6.3 測量儀器
a)儀器的型號、名稱、出廠編號和生產廠;
b)儀器校準情況，
6.4 聲學數據
a)基準體的尺寸，測量表面的尺寸和表面積;
b)測點位置，并繪制測點示意圖;
c)所有測點的A計權聲壓級及倍頻程聲壓級;
d)測點上背景噪聲聲壓級和相應的修正值;按5.3確定的環境修正值K;
e)測定表面平均聲壓級，計算A計權聲功率級和選測的倍頻程聲功率級。
6.5 氣象條件
大氣壓力、溫度和相對濕度。
6.6 其他
測試人員、時間、地點及其他需說明的情況，
6.7 記錄表格
記錄表格形式參見附錄D.
7 測定報告
壓縮機組噪聲聲功率級的測定報告應包括如下內容，表格形式參見附錄D.
a)壓縮機型號、名稱、制造廠名、出廠編號;
b)驅動機名稱、型號;
c)額定工況和測試工況(轉速，吸、排氣壓力和容積流量);
d)噪聲測定數據，即A計權聲功率級和選測的倍頻程聲功率級;
e)注明聲功率級系按本標準規定的方法測定.
附 錄A
(規范性附錄)
壓縮機組噪聲聲功率級測定的簡易法
A.1 概述
當測量儀器或聲學環境不能滿足本標準4.1.1和4.2.1的要求時，壓縮機組噪聲聲功率級的測定允許用本附錄規定的簡易法。
A.2 測量儀器
A.2.1 概述
測量儀器應使用GB/T 3785—1983規定的1型或1型以上的聲級計(出廠試驗可使用2型或2型以上)以及精度相當?shù)钠渌麥y(cè)試儀器.
A.2.2 校準
每次測量前后，需用精度優于士0.5dB的聲級校準器對測試儀器進行校準。若測量前后的兩次校準值相差超過1 dB,則測量無效。
A.3 測量環境、需測定的量和測量誤差
A.3.1 測量環境
A.3.1.1 寬廣的戶外場地，反射平面可以是土地面，反射平面應大于測量表面在其上的投影。
A.3.1.2 普通房間，反射平面為房間內地平面，木板地或磚地面也許可，并按A.7.2規定的方法確定環境修正值K.K應不大于7dB.
A.3.2 需測定的量
A計權聲功率級。
A.3.3 測量誤差
按照本附錄進行測量的誤差為：
a)A計權聲功率級的標準偏差不大于5dB.
b)在相同測量環境中對同類型的聲源進行測量時，則這種比較結果的標準偏差不大于3dB.
A.4 壓縮機組的安裝和運轉
按本標準4.3的規定。
A.5 基準體和測量表面
按本標準4.4的規定。
A.6 測點的聲壓級
A.6.1 背景噪聲

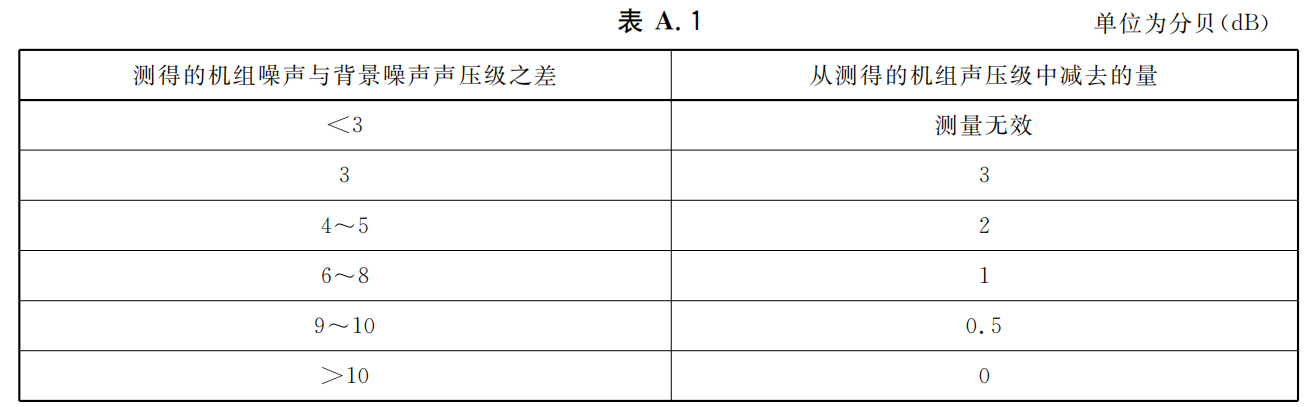

對于基準體的最大尺寸小于3m的壓縮機組應在一個測量點上測定背景噪聲，否則應在每一個測點位置上測定背景噪聲。測得的聲壓級按表A.1進行修正。
A.6.2 測點位置
按本標準5.1.3的規定。
A.6.3 測量
測量時傳聲器應正對被測聲源方向，聲級計采用“慢“時間計權特性測量，在規定的測點上測量聲源的A計權聲壓級，經過背景噪聲修正后，按A.7計算測量表面平均聲壓級和聲功率級。
A.7 測量表面平均聲壓級和聲功率級的計算
A.7.1 計算公式
按本標準5.2的規定，其中環境修正值K按A.7.2規定。
A.7.2 環境修正值K的確定

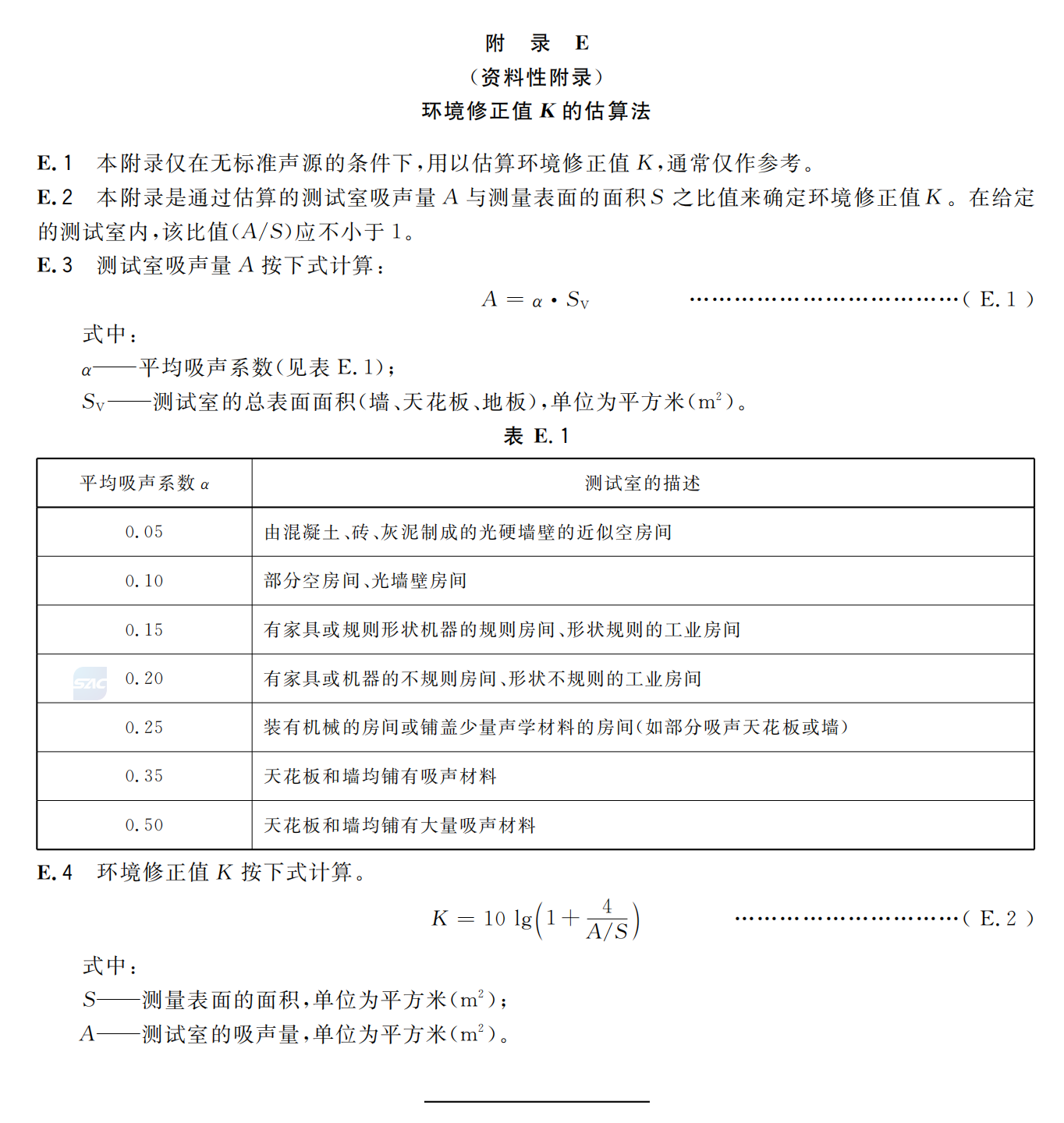

環境修正值K可采用標準聲源法和估算法確定。標準聲源法按本標準5.3.2的規定，此時所確定的環境修正值K應不大于7 dB.在無標準聲源的情況下，環境修正值K可參照附錄E的規定估算確定。
A.8 記錄內容及測定報告
按本標準第6章、第7章的規定。
附 錄B
(規范性附錄)
壓縮機組噪聲聲壓級的測定方法
B.1 概述
本附錄規定了壓縮機組噪聲聲壓級的測定方法。
按本附錄測得的是自由聲場條件下的壓縮機組噪聲聲壓級。

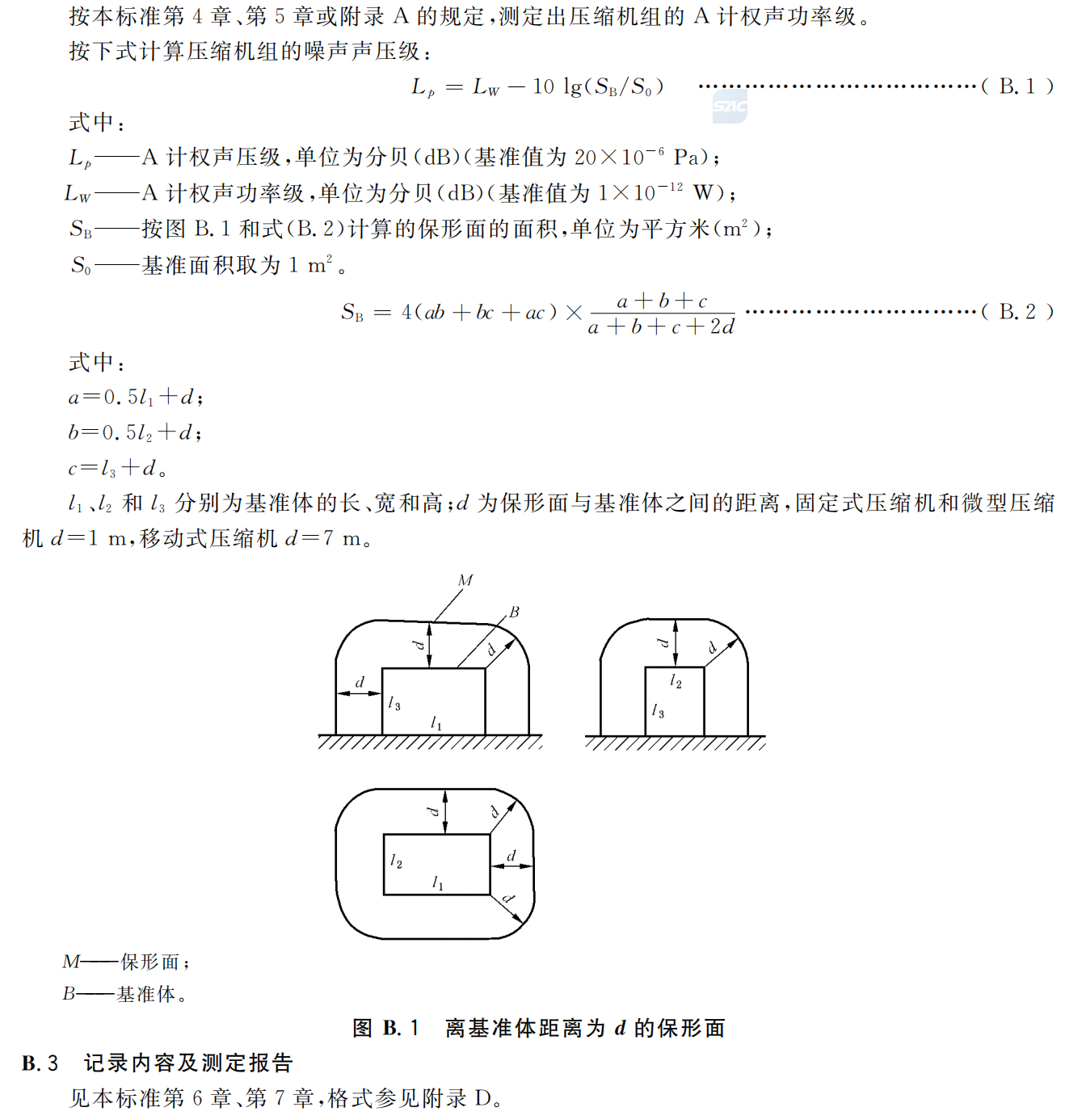

B.2 測定方法
